移动式氩弧焊接电源整机结构设计

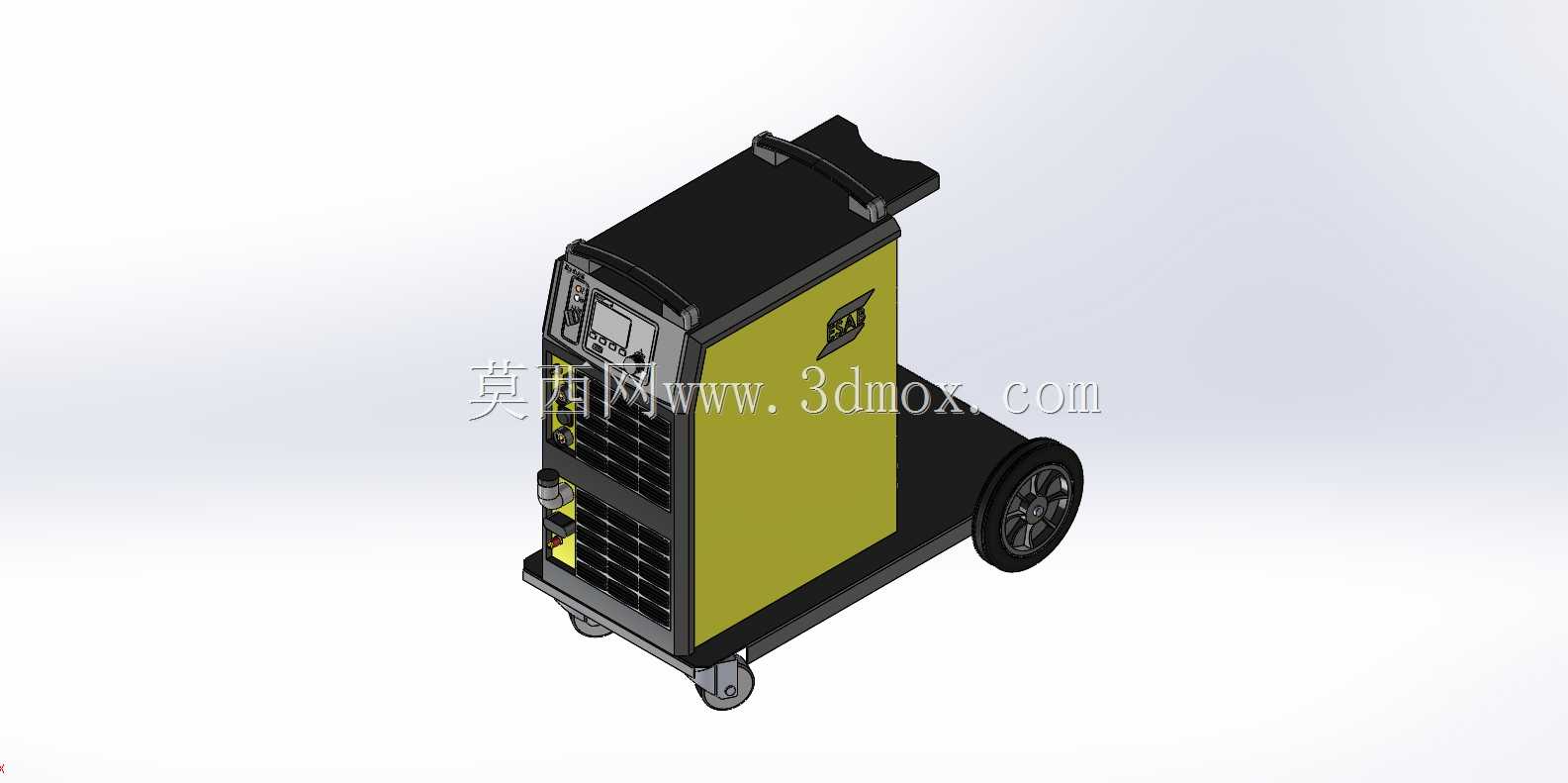

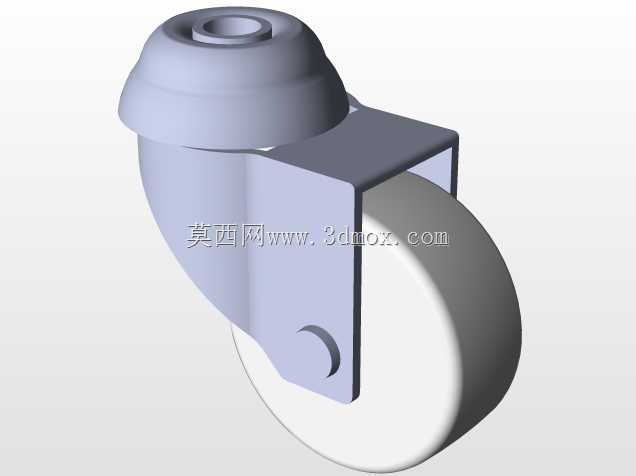

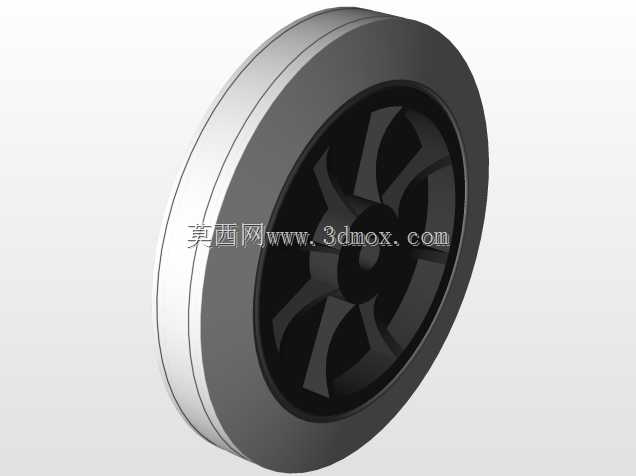

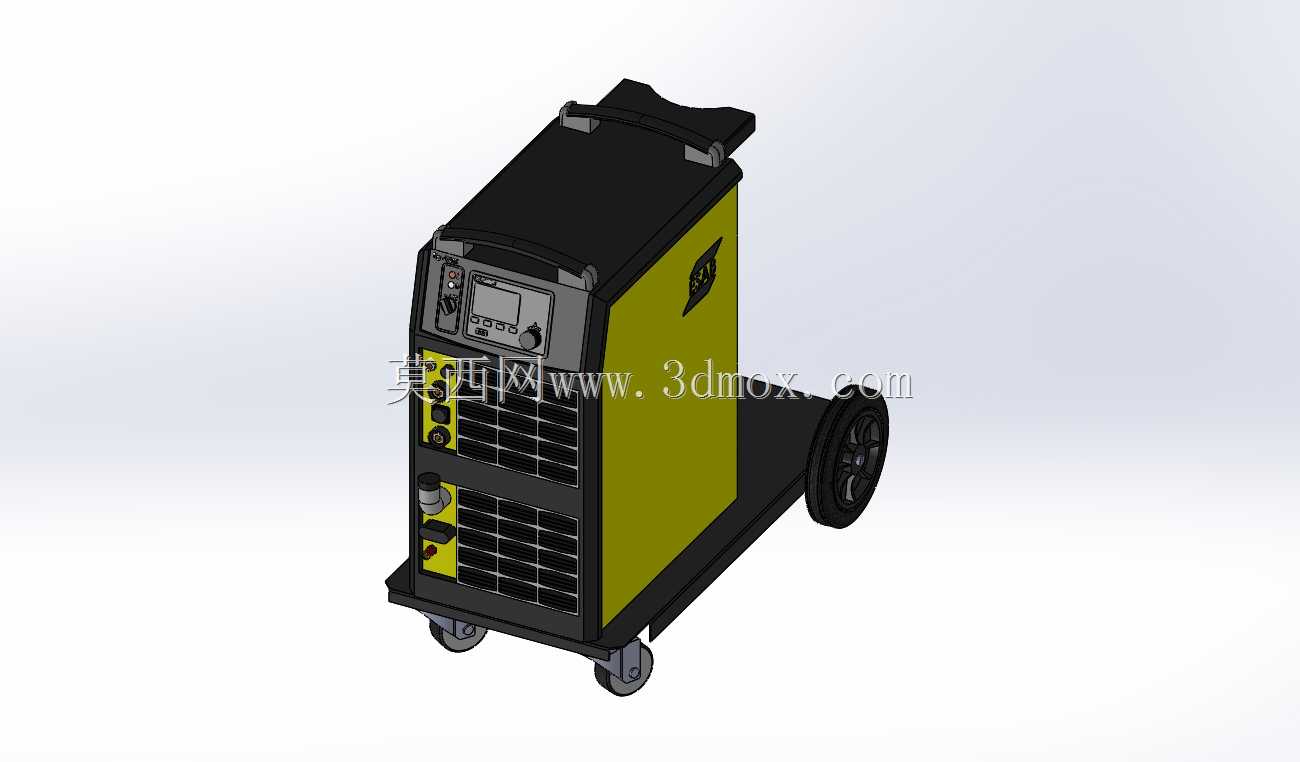

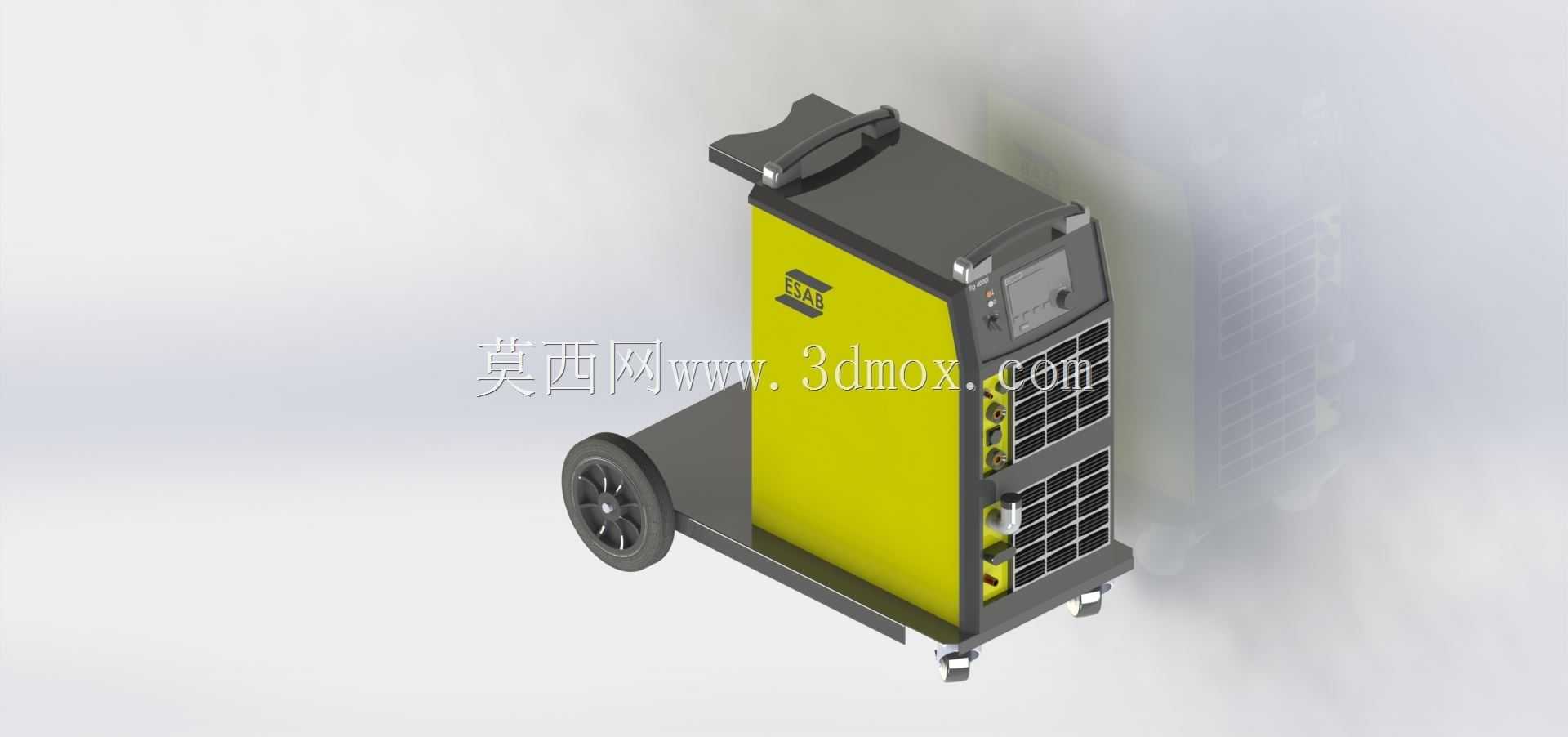

　　车间现场的焊接工位往往不是固定在某一个预装台位，钢结构预制、管道安装、重型构件组对这些场景里，焊工需要拖着焊接电源在不同作业点之间转场，这款带行走轮与推拉把手的立式Tig焊接电源，就是针对这类流动焊接工况做的整机结构方案。整机采用窄高立式布局，主体柜体做黄黑分色的钣金包覆，底部一侧配置大直径橡胶行走轮，另一侧设置可调支撑脚，转场时操作人员扶住顶部的一体化推拉把手倾斜整机，即可靠单轮拖动移动，到位后放平，支撑脚接触地面抵消焊接作业时的整机晃动，不需要额外做地脚固定，在预制车间的水泥地面、施工现场的硬化地坪都能快速布设。

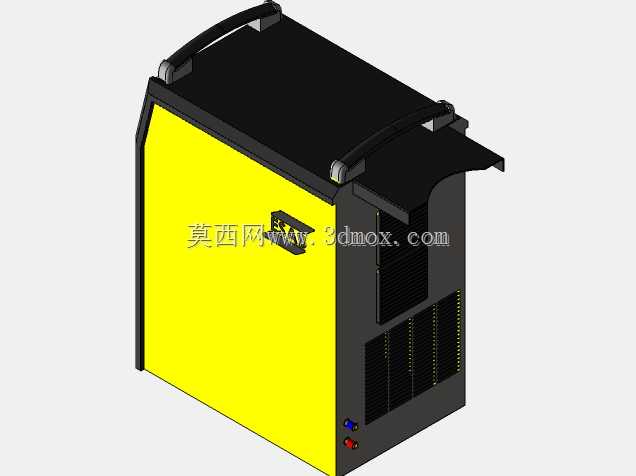

　　从功能分区来看，柜体正面上部内嵌操作控制面板，排布焊接参数调节旋钮、电流数显屏、模式切换按键与状态指示灯，焊工站立操作时视线刚好落在面板区域，不需要弯腰俯身调整参数；面板下方分层布置通风散热格栅，格栅采用横竖交错的冲孔钣金结构，既给内部的逆变功率模块、整流单元、冷却风道留出进出风通流面积，也能阻挡车间现场的焊接飞溅、打磨碎屑直接落入柜体内部，格栅的开孔尺寸做了避让设计，防止较大的金属杂物掉入引发内部短路。柜体侧部预留焊枪接口、接地钳接口、气路接头的安装位，所有外接接口都做了下沉式排布，避免转场拖动时线缆拉扯直接磕碰接头本体，接口周边的钣金做翻边加强，长期插拔线缆也不会出现接口座松动变形。

　　结构设计阶段首先要把控的是整机的重心匹配，窄高柜体如果重心偏斜，拖动转场时很容易出现侧翻风险，建模时将内部重量最大的变压器、逆变功率组件布置在柜体下半区域，把重量较轻的控制板、显示面板放在上部，让整机重心落在两个行走轮与支撑脚围成的支撑三角形范围内，哪怕在车间地面过小的坡度、越过地面的焊缝凸起，整机也不会出现失稳倾翻。顶部的推拉把手做了圆弧过渡的弯折造型，把手和柜体顶部的连接位增加了加强筋板，拖动时的握持高度适配成年人站立发力的姿态，不需要弯腰拖拽，长时间转场移动也不会造成操作疲劳。柜体的钣金外壳采用折弯一体成型，拼接边做隐藏式卡扣加紧固件固定，外壳和内部机架之间预留减震垫安装位，焊接作业时的内部震动、拖动过程中的路面冲击都可以通过减震垫缓冲，避免内部接线端子受震动松脱。

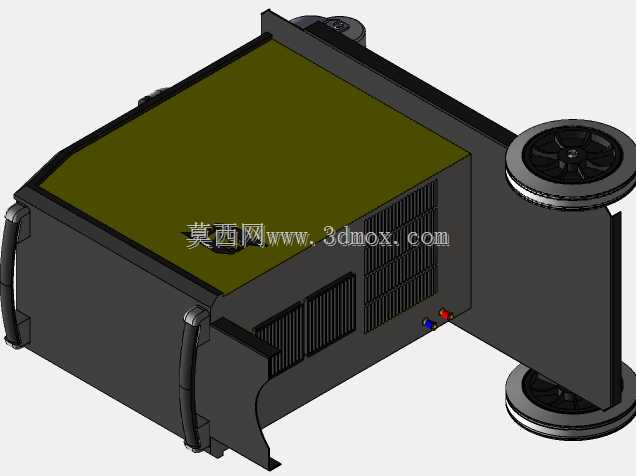

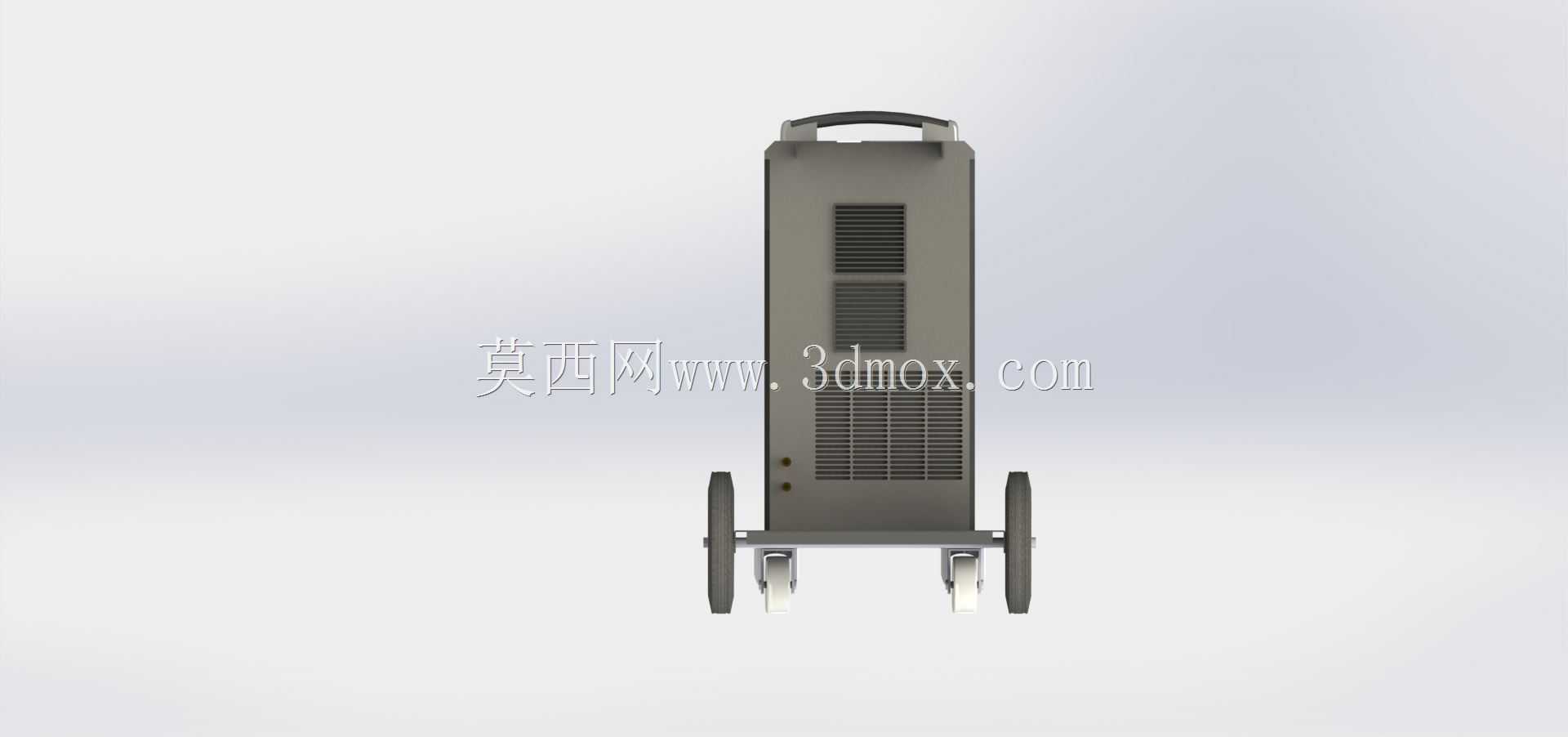

　　安装边界层面，整机的立式占地宽度控制在较小范围，在拥挤的组对工位之间穿行时，不需要预留太宽的转运通道，两个作业点之间哪怕只有不到一米的通行间隙，也可以顺利把焊机推到位。柜体背部预留冷却风机的安装位与排风通道，布设时要注意背部和墙面、其他设备之间留出至少二十厘米的散热间距，不要让排风出口被遮挡，避免内部功率模块过热触发保护停机。整机的外接线缆长度适配常规车间作业半径，焊枪、气管、接地缆从侧部接口引出后，不会和底部的行走轮发生缠绕，拖动转场前可以把线缆盘挂在柜体侧边的预留挂点上，避免线缆在地面拖拽磨损。

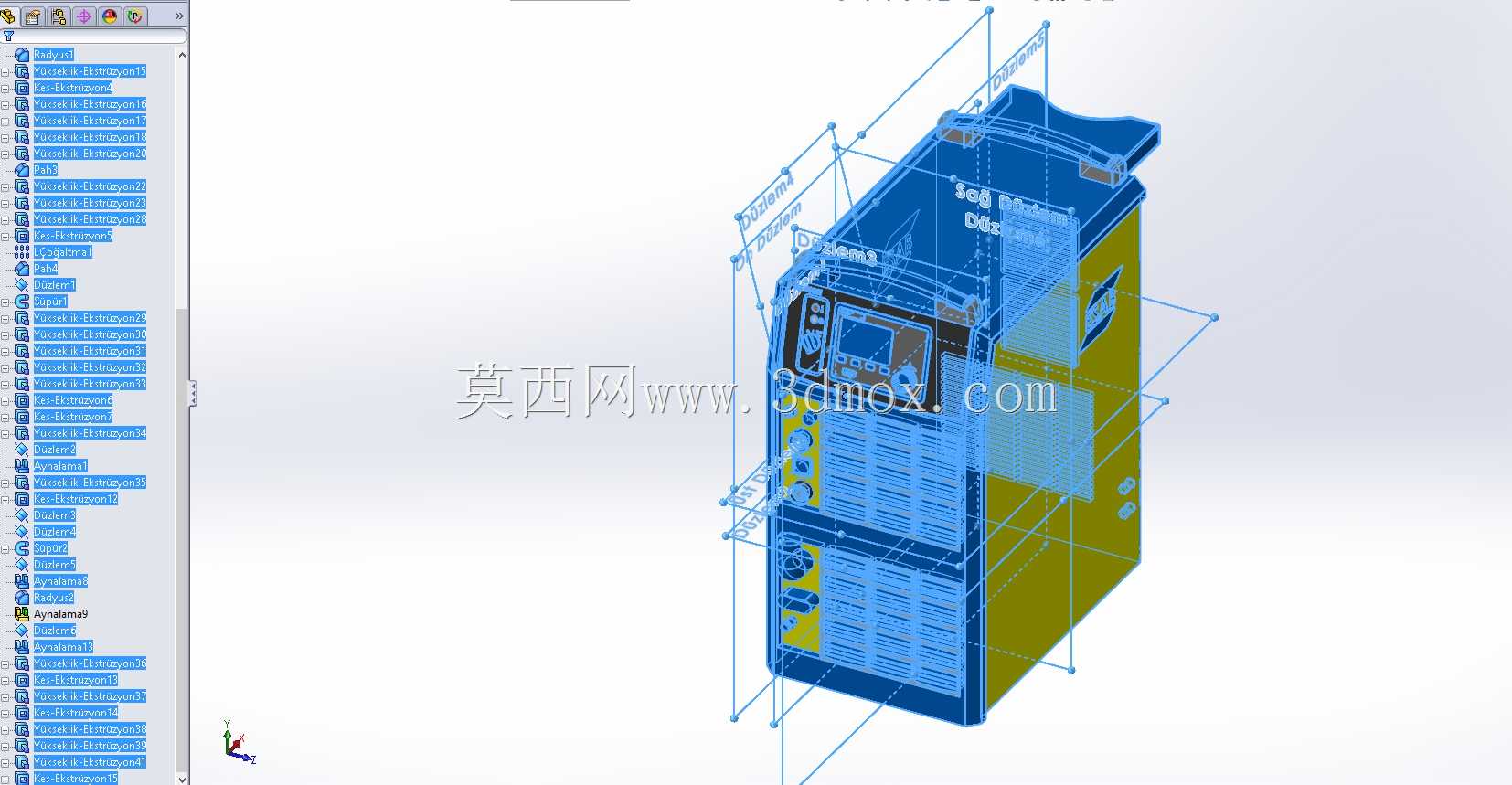

　　针对氩弧焊接的作业特性，整机内部预留了水冷单元的安装空间，对应大电流长时间焊接的工况，水冷管路沿着柜体侧边排布，和强电走线做物理隔离，避免水路渗漏影响电气部件。柜体下部的格栅区域对应送气、供电的外接端口，防护等级适配车间多粉尘、多飞溅的环境，日常清理时可以直接用压缩空气从格栅反向吹走积尘，不需要大面积拆解外壳。这类移动焊接电源的三维结构建模，需要把内部元器件的重量分布、外接件的操作空间、转场过程的运动干涉全部校验到位，比如整机倾斜拖动时，顶部把手的摆动范围、底部轮子的转动行程、支撑脚收起和放下的活动间隙，都要在装配环境里做运动模拟，避免实际使用时出现零件磕碰、行程卡滞的问题，最终交付的结构方案既要满足焊接设备的电气散热、防护要求，也要适配现场流动作业的移动、布设需求。
