车辆底盘装配定位工装台架结构设计

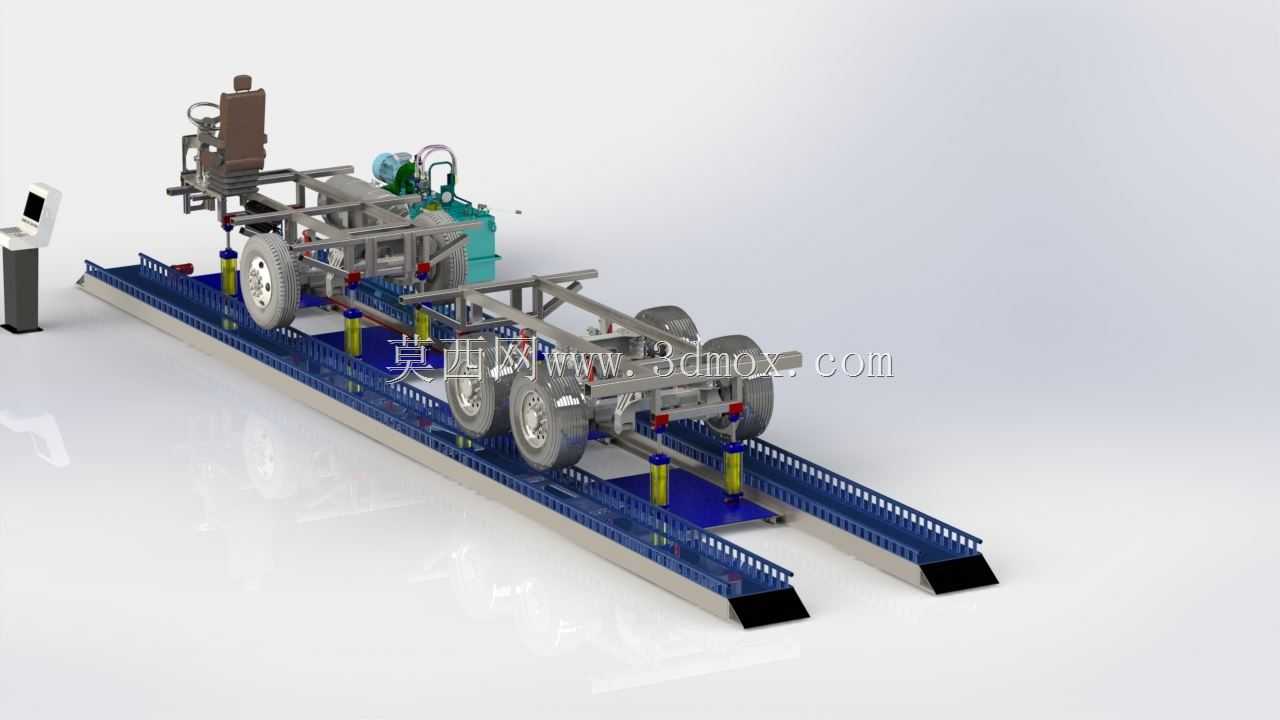

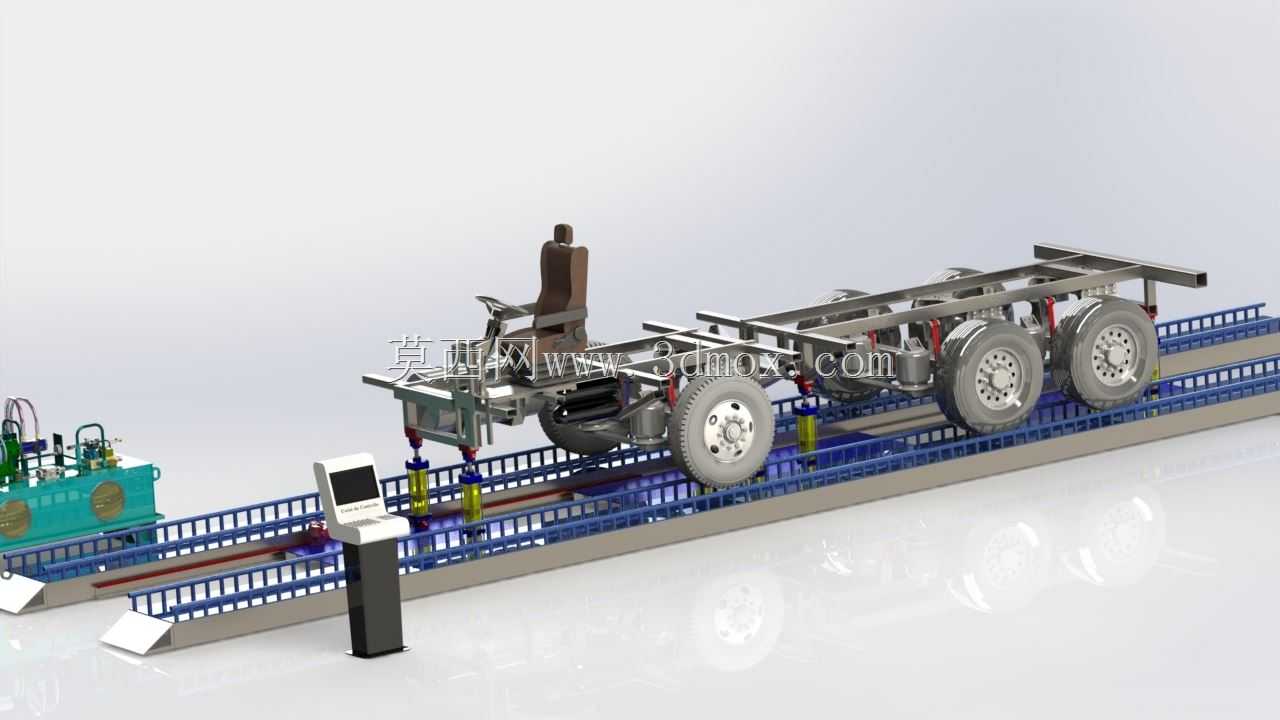

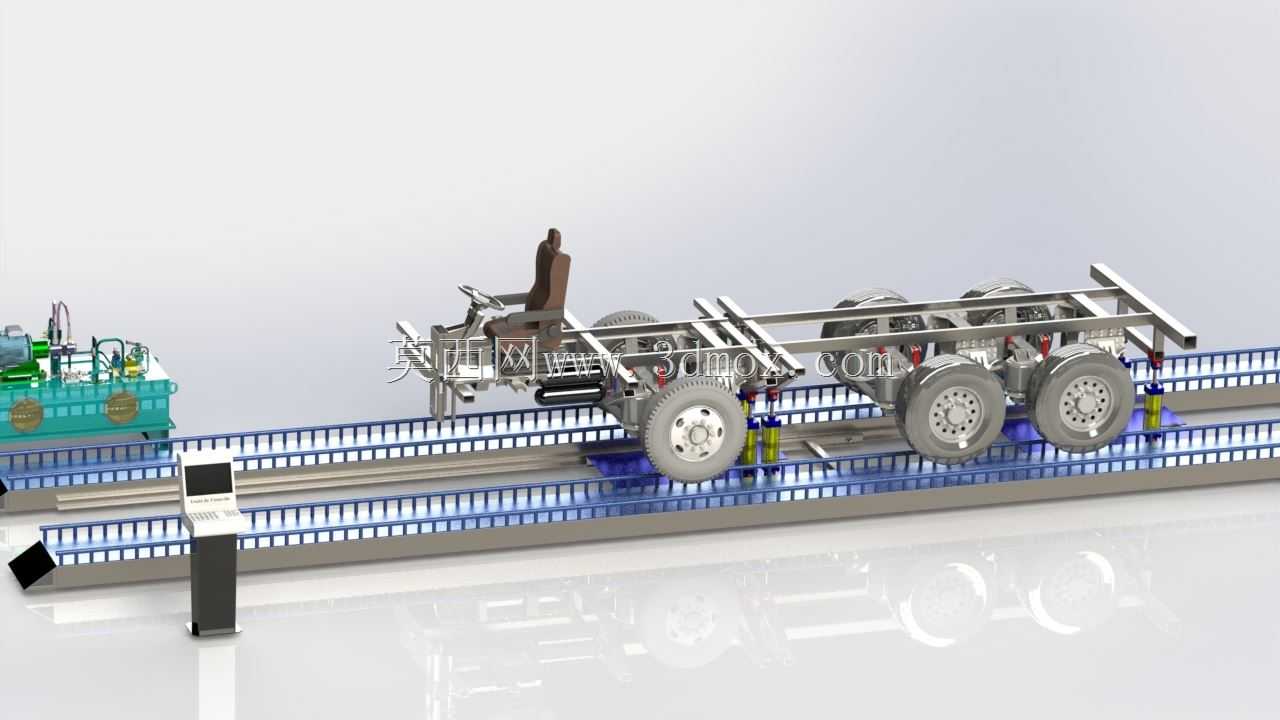

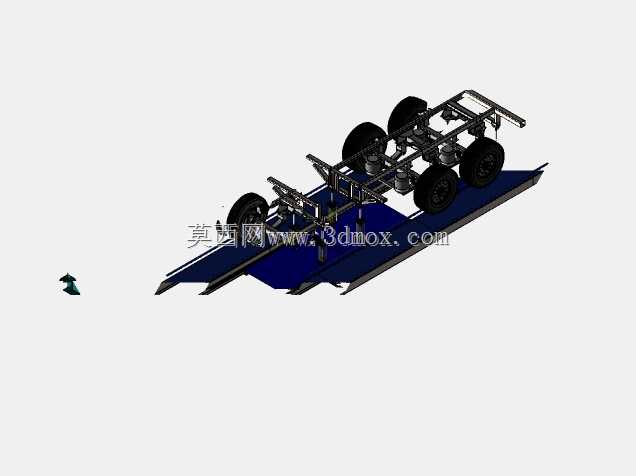

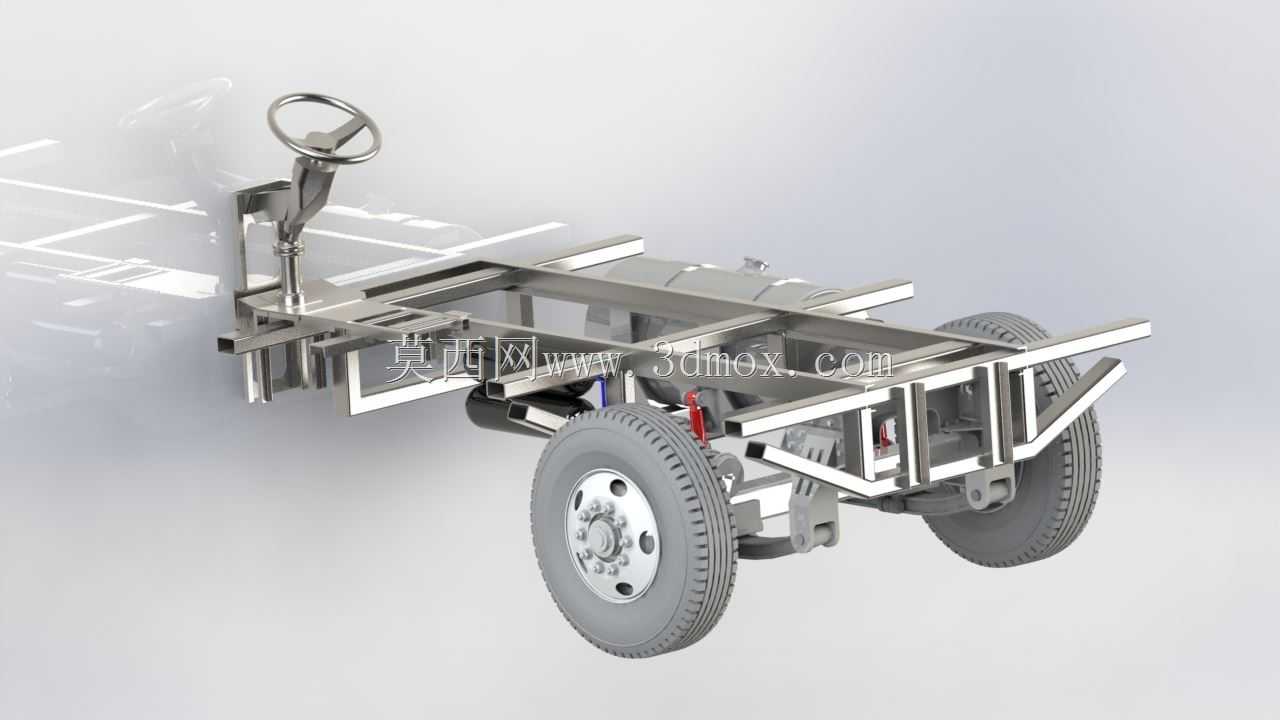

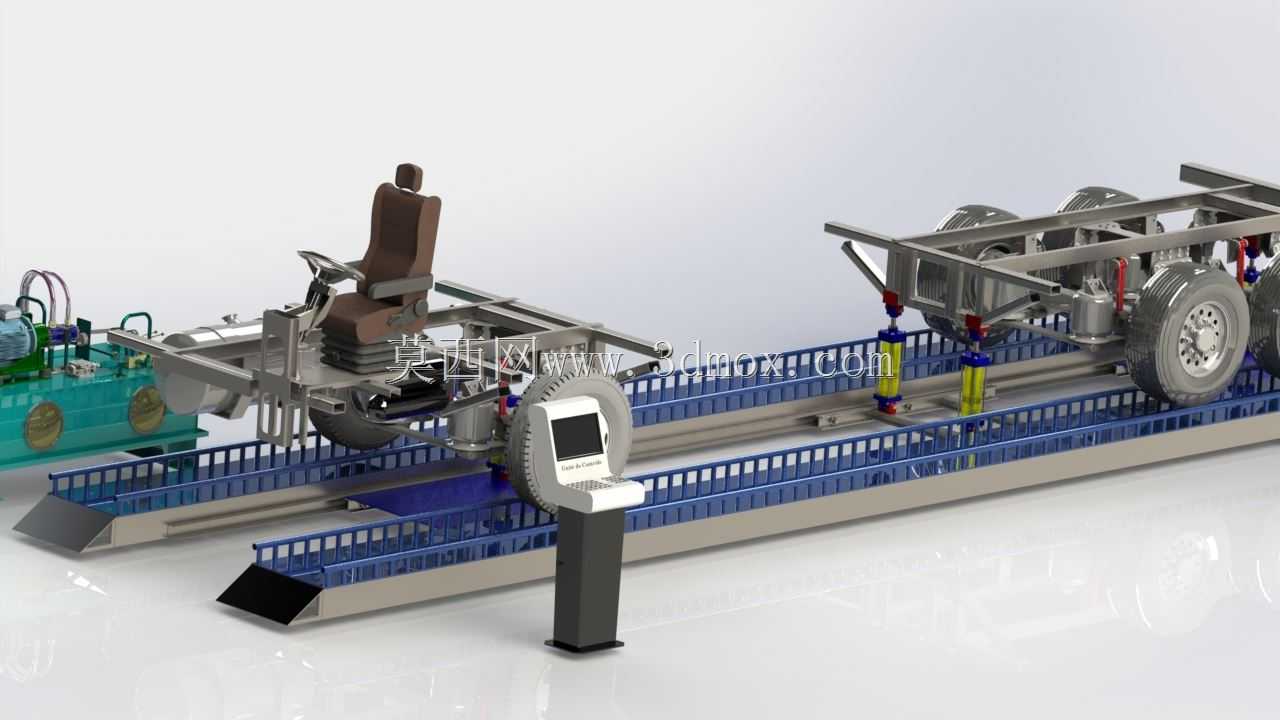

　　这套底盘定位系统主要面向商用车、非道路工程车辆的底盘分装与总装工序，在整车装配线的底盘合装工位承担核心定位承载作用，区别于传统固定式装配台架，该结构可适配多轴距、不同轮距的底盘框架定位需求，无需频繁更换定位工装即可覆盖同平台多款车型的装配作业，能有效减少产线换型的工装调整时长，提升混线生产的适配能力。从结构组成来看，整套系统包含承载平台、多点液压举升定位单元、侧边导向限位结构、液压动力站、操作控制终端几个核心部分，两侧设置带防滑坡面的登车引导结构，方便带轮胎的底盘框架自行驶入台架作业区域，坡面与主平台衔接处做了圆弧过渡处理，避免轮胎磕碰平台边缘造成胎面损伤。主平台采用分段式格栅防滑台面，台面下方布置纵向加强梁结构，

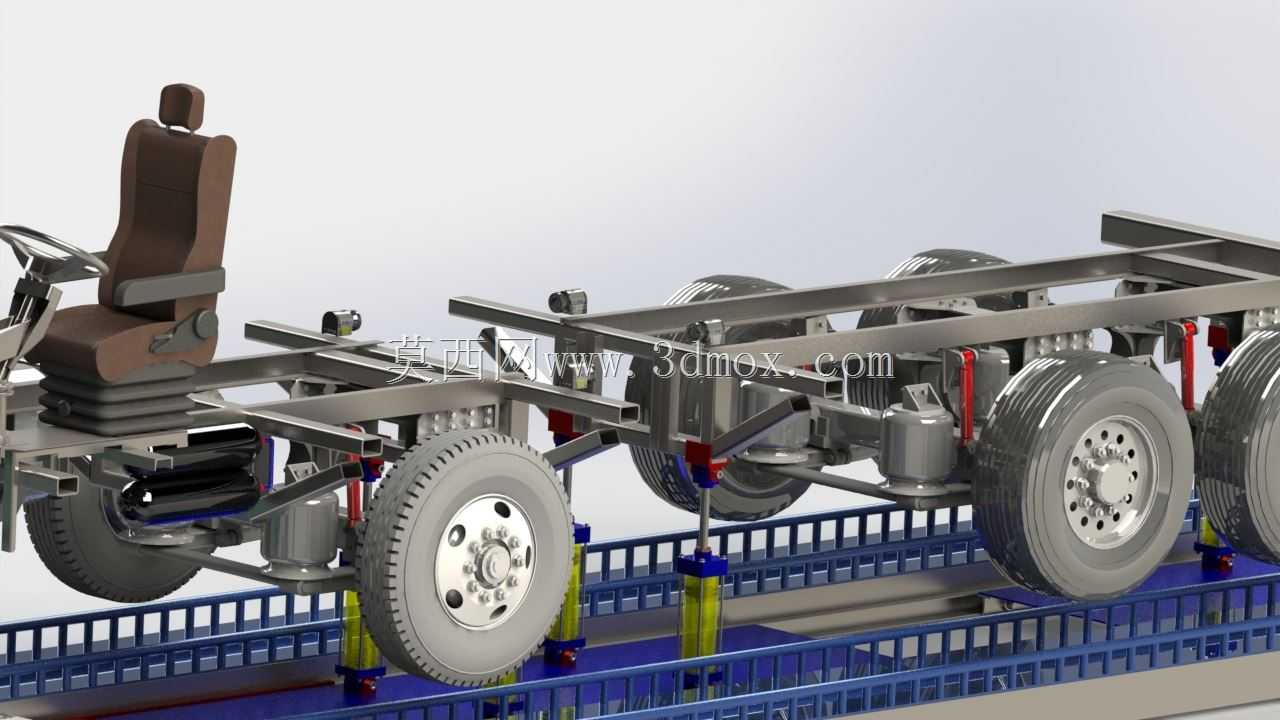

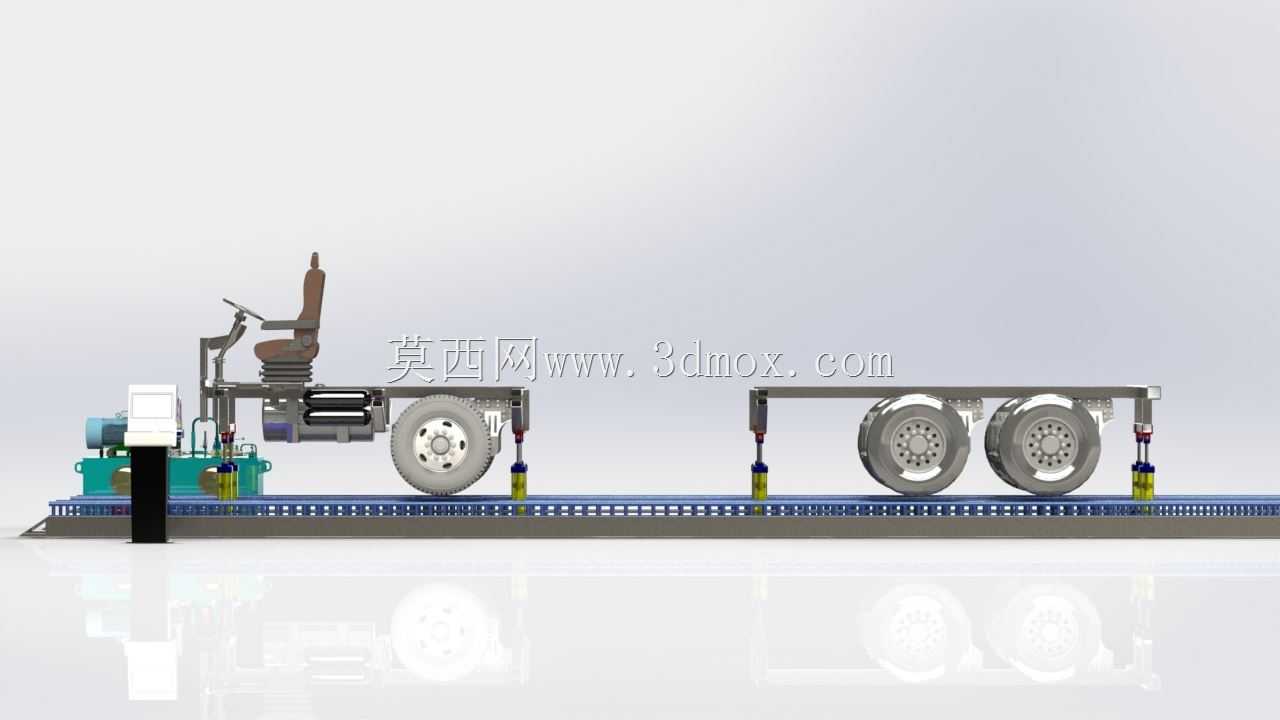

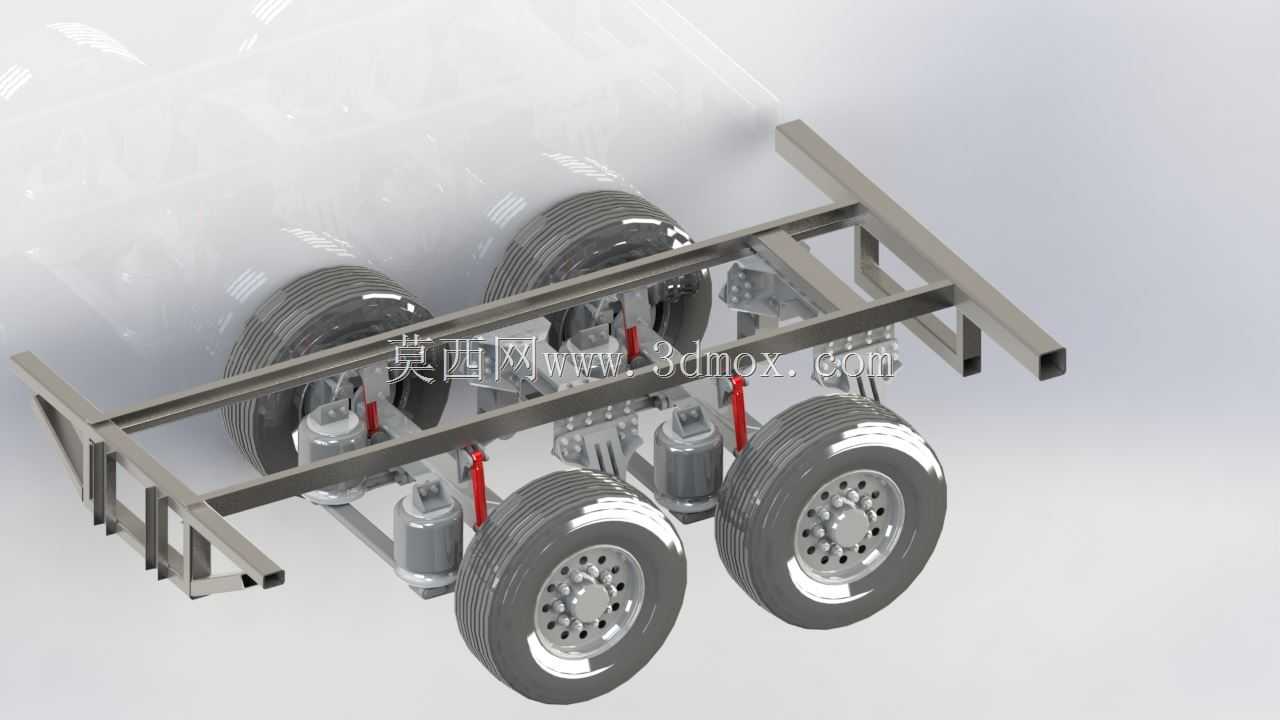

　　可承受满载底盘加上部装配部件的总重量，不会出现台面挠曲变形影响定位精度的问题。多点液压举升单元沿底盘纵梁的布置方向对应设置，每个举升柱顶部配备可微调的定位支撑块，支撑块表面贴覆聚氨酯缓冲垫层，一方面避免刚性接触磕伤底盘纵梁的涂装层，另一方面可通过支撑块的横向、纵向微调行程，抵消底盘件来料的尺寸公差，保证每个支撑点都能与底盘纵梁的预设支撑位完全贴合，不会出现虚撑、偏载的情况。举升柱采用双导向柱结构，升降过程中无侧向晃动，单柱举升行程可覆盖底盘装配时不同作业高度的需求，操作人员可根据装配工序的需要，调整平台整体高度，让底盘底部的管线布置、紧固件连接、车桥安装等作业都处于符合人体工程学的操作高度，减少弯腰、踮脚等疲劳作业姿态。

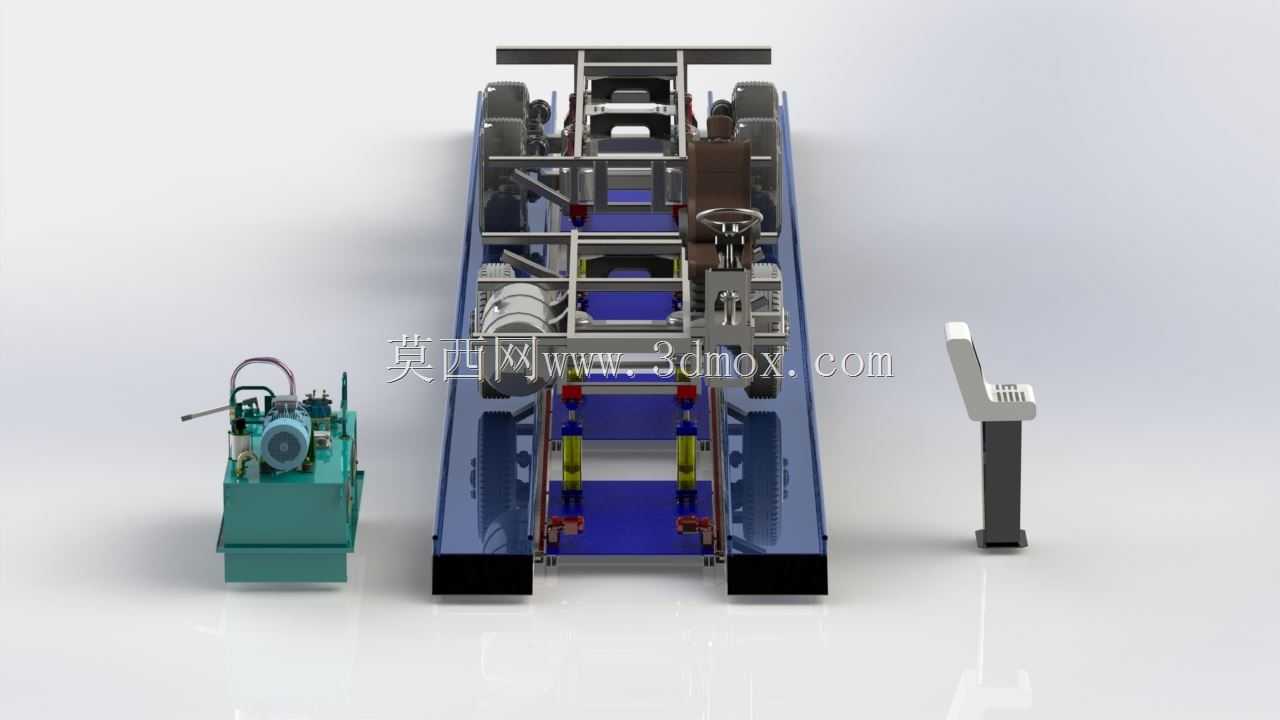

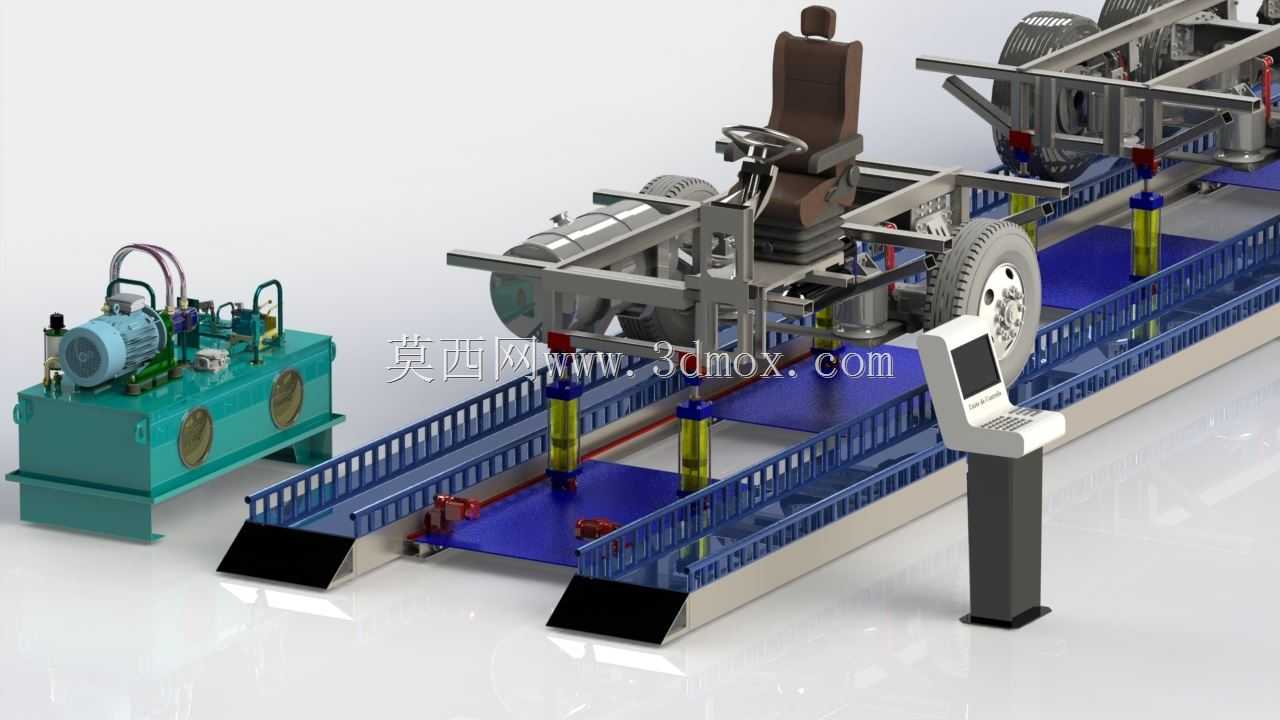

　　侧边的导向限位结构在底盘驶入台架时起到初定位作用，限位挡块可根据车型轮距参数调整横向间距，引导底盘停到预设的大致位置，待车辆停稳后，液压举升单元上升，通过顶部的定位销与底盘纵梁上的工艺定位孔配合，完成最终的精准定位，定位销采用锥头导向结构，即使底盘停放位置存在小幅偏差，也能顺利导入定位孔，不会出现卡滞问题。配套的液压动力站独立布置在台架侧方，站体内集成了液压油箱、齿轮泵、溢流阀、电磁换向阀组、压力检测元件，液压管路采用高压软管沿台架底部的走线槽布置，避开人员行走与作业的区域，管路接头处设置防渗漏防护结构，避免液压油滴落污染装配场地。操作控制终端采用立式悬臂结构布置在台架侧方的操作位，终端面板上设置有每个举升单元的单独控制按钮、

　　整体同步升降按钮、急停按钮，同时配备触控显示屏可实时显示每个举升柱的当前高度、系统压力参数，操作人员既可以选择同步升降模式调整整体作业高度，也可以单独调整某一个举升柱的高度，适配底盘局部装配的特殊支撑需求。在安装边界方面，整套台架对安装地面的平整度要求控制在每米范围偏差不超过2mm，地面需做硬化处理满足承重要求，台架底部通过膨胀螺栓与地面固定，避免车辆驶入或举升作业时台架出现移位。台架两侧预留了不小于1.2米的人员操作通道，方便装配人员在台架两侧开展作业，同时预留了物料转运的通道空间，满足AGV或者人工转运零部件到装配位的通行需求。在实际应用场景中，该定位系统除了承担底盘装配过程中的定位承载作用，还可兼容底盘下线前的管路密封性检测、紧固件扭矩复检等工序，台架的格栅台面不会积存检测过程中产生的废液，可直接通过格栅缝隙流入下方的废液收集槽统一处理。设计过程中充分考虑了不同车型的定位点差异，所有定位支撑块、侧边限位结构都采用快换式安装结构，后续如果引入新车型，只需要更换对应位置的支撑块、调整限位挡块位置即可完成适配，无需对台架主体结构进行改动，大幅降低了产线升级的改造成本。整套结构的受力经过反复校核，在额定承载工况下，各结构件的安全系数均满足工业装备的设计要求，液压系统设置了双重过载保护，当系统压力超过设定阈值时会自动溢流卸压，同时举升柱配备机械锁止结构，举升到指定高度后可通过机械锁止承载，避免液压系统泄漏导致平台下坠，保障作业人员的操作安全。
