机用螺杆式夹持锁紧工装结构设计

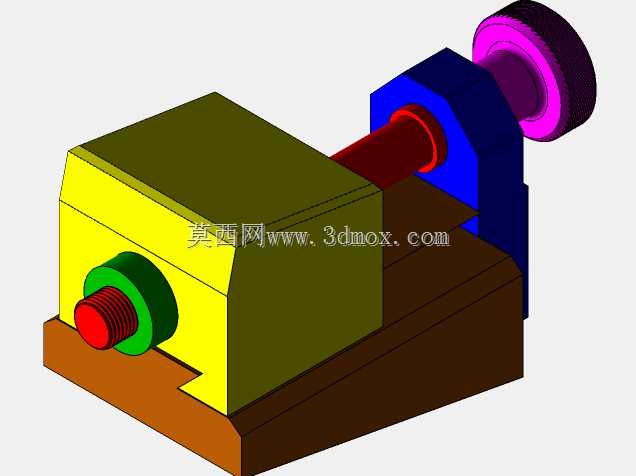

　　在车间工位的工件装夹作业场景里，这类螺杆驱动的夹持结构是小批量多品种加工工位最常用的装夹载体，和普通台虎钳的通用装夹逻辑不同，这款结构的设计初衷是适配固定工位的特定轮廓工件夹持，不需要频繁调整钳口的大范围开合行程，所有结构件都围绕固定工位的装夹边界做了尺寸收敛，整体安装底座采用下置式矩形布局，底面预留的安装孔位可以直接通过内六角螺栓固定在工位工作台的T型槽上，不需要额外做转接板适配，安装时的边界尺寸控制在单工位操作的舒适范围内，操作人员站在工位正前方操作手轮时，手臂的伸展距离刚好符合人机工程的操作范围，不会出现操作时身体过度前倾或者侧移的情况。

　　从功能实现逻辑来看，这套结构的夹持力传递完全通过梯形螺纹副完成，前端的夹持螺杆采用大导程梯形螺纹设计，和钳体上的铜制螺母配合，既保证了足够的传力效率，又能在夹持到位后实现机械自锁，不会因为加工过程中的振动导致夹持力松脱，螺杆端部的压头做了可转动式设计，压头和螺杆端面之间装有止推垫片，在螺杆旋进施压的时候，压头可以保持和工件被夹持面的静态接触，不会跟着螺杆转动刮伤工件表面，针对不同材质的被夹持工件，压头端面还可以更换不同材质的垫片，比如夹持铝件、铜件这类软质金属的时候，可以更换尼龙或者紫铜垫片，避免夹伤工件表面留下压痕。

　　结构的后端支撑座采用一体式铸钢材质，和底部的安装底座通过定位销加螺栓的方式刚性连接，手轮安装在支撑座外侧的螺杆延长轴上，手轮的轮缘做了滚花处理，操作人员戴劳保手套操作的时候也不会出现打滑的情况，手轮和螺杆之间通过平键传递扭矩，拆卸维护的时候只需要拆掉轴端的锁紧挡圈就可以把手轮整体取下，不需要拆解整个钳体结构。钳体的滑动部分采用燕尾槽导向结构，和底座上的燕尾导轨配合，导向间隙可以通过侧面的调节塞铁调整，长期使用出现磨损后，只需要微调塞铁的锁紧螺钉就能消除导向间隙，保证夹持动块的运动直线度，不会出现夹持偏斜的情况。

　　设计过程中特意控制了整体的结构重量，所有非受力面都做了减重槽处理，在保证整体刚性满足铣削、钻孔等常规机加工装夹受力要求的前提下，尽可能降低整体重量，方便工位调整时的搬运移位，夹持行程的设计覆盖了对应工位常见工件的尺寸范围，不需要额外加装加长钳口就能满足90%以上的常规工件装夹需求，针对需要轮换作业的指导工位场景，这套结构的操作逻辑足够简单，新操作人员只需要简单讲解就能掌握夹持力度的控制方法，不会因为操作不熟练出现夹坏工件或者夹持不牢飞出的安全隐患。

　　从安装维护的角度来看，整套结构的所有易损件都采用标准件设计，梯形螺杆、铜螺母、止推垫片、锁紧螺钉这些零件都可以直接采购标准件替换，不需要单独定制加工，日常维护只需要定期在燕尾导轨和螺纹副表面涂抹润滑脂，就能保证长期使用的操作顺畅度，不会出现卡滞、锁紧费力的情况。结构的外形轮廓没有突出的尖锐棱角，所有棱边都做了R2以上的倒角处理，避免操作人员作业时被磕碰划伤，符合车间作业的安全设计要求。和通用台虎钳相比，这款结构的夹持中心高度和对应工位的加工设备主轴中心高度做了匹配设计，装夹工件后不需要额外垫高就能对准加工位置，减少了工位辅助调整的时间，能有效提升单工位的作业效率。
