超轻型动力无人机操纵杆结构设计

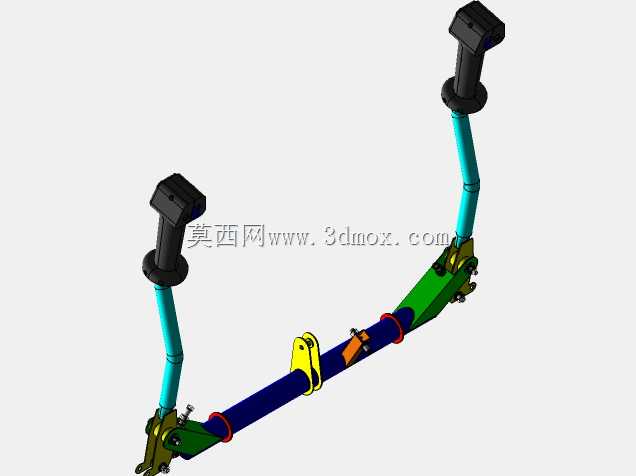

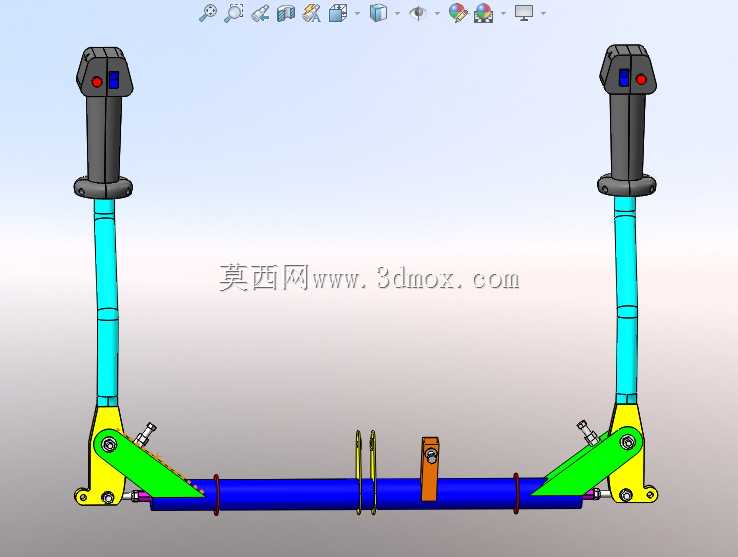

　　这套操纵结构主要适配超轻型动力类ULM无人机的地面操控场景，区别于普通消费级无人机的遥控器形态，采用双杆对称式布局设计，核心是为操控人员提供更贴近载人轻型飞行器的操纵手感，适配长航时作业类无人机的精细操控需求，在农林植保巡线、低空航测、应急场景空中探查这类需要持续微调飞行姿态的作业场景中，这类杆式操纵结构能大幅降低长时间操控的手部疲劳，同时提升姿态调整的精准度。从结构组成来看，整套装置分为左右对称的两个操纵手柄单元与底部横向连接固定基座，手柄段采用符合人手握持弧度的柱形设计，顶端集成了两个功能按键，分别对应飞行模式切换与作业功能触发，按键位置贴合拇指自然放置的活动范围，握持时无需大幅移动手指即可完成操作，手柄主体做了防滑纹理处理，

　　握持段直径适配成年男性手掌平均握持尺寸，长时间握持不会产生局部压痕。手柄下方连接的是可伸缩的杆身段，采用多段式套管结构，可根据操控人员的坐姿、操作习惯调整整体杆的高度，调整区间覆盖常规坐姿操作到站立操作的高度需求，杆身表面做了阳极氧化处理，兼顾轻量化与耐磨需求，伸缩段内置阻尼定位结构，调整到任意高度都可保持稳定，不会出现操控过程中杆体自行下滑的问题。杆身底部与基座连接的位置采用铰接式结构，可实现前后左右四向的倾角摆动，摆动角度范围覆盖无人机全姿态操控的行程需求，铰接位置内置扭簧复位结构，松开操纵杆后可自动回归中位，复位精度控制在极小的偏差范围内，避免中位偏移导致的飞行姿态误触发。底部的横向连接基座采用中空圆管结构，

　　一方面作为左右两个操纵单元的安装承载基体，另一方面内部可穿设操纵信号的传输线缆，避免线缆外露造成的拉扯损坏，基座上预留了多个安装固定位，可适配不同类型的操控台架安装需求，安装孔位采用标准间距设计，无需额外打孔即可固定在通用型操控台面板上，基座上还预留了功能扩展模块的安装位，可根据作业需求加装航向微调旋钮、油门锁止结构等附加组件。设计过程中优先考虑了户外作业的环境适应性，所有铰接转动位置都做了密封处理，可阻挡户外作业时的沙尘、水汽进入转动副内部，避免长期使用后出现卡滞问题，整体结构的受力点都做了加强筋设计，在频繁扳动操纵的使用强度下，结构疲劳寿命可满足长期户外作业的使用需求，整套结构的重量控制在较低水平，

　　不会额外增加地面操控站的整体负重，方便转场作业时的搬运拆装。从安装边界来看，整套结构安装时需要在操控台面板预留对应长度的横向安装空间，纵深方向需要预留足够的杆体摆动空间，避免操纵杆摆动到极限位置时与台架上的其他操控部件产生干涉，接线端采用标准快插接口，与飞控系统连接时无需复杂接线，对准接口插接即可完成信号连通，后期维护更换时也可快速拆装，无需拆解整个台架结构。在实际使用过程中，这套操纵结构的力反馈做了适配优化，扳动操纵杆的阻尼力随扳动角度线性变化，操控人员可通过手上的阻力反馈直观感知操纵量的大小，无需完全盯着屏幕参数即可完成精准的姿态调整，对于需要边观察空中作业状态边操控的场景来说，这种力反馈设计能大幅提升操控的流畅度，减少操作失误的概率。
