单缸二冲程内燃机动力结构三维数模

　　这套三维数模还原的是单缸二冲程内燃机的完整动力结构，在小型动力设备领域应用场景十分广泛，从园林作业的割灌机、油锯，到短途代步的轻便摩托、航模动力单元，再到小型应急发电机组，都能见到这类结构的身影。不同于四冲程发动机需要曲轴旋转两圈完成一个工作循环，该结构仅需曲轴旋转一圈，通过活塞上下两个行程即可完成进气、压缩、做功、排气的完整动力循环，结构件数量更少，整机重量更轻，维护难度更低，在对动力单元重量、体积有严格限制的场景下，适配性远高于同排量四冲程结构。

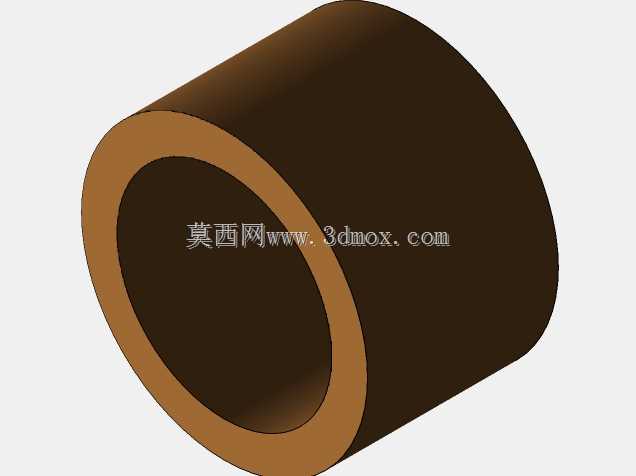

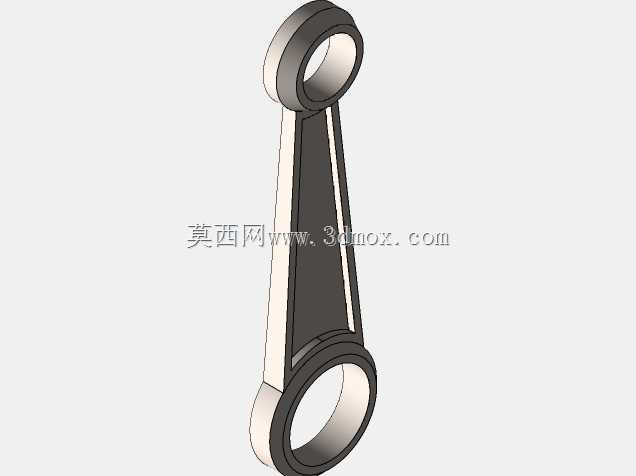

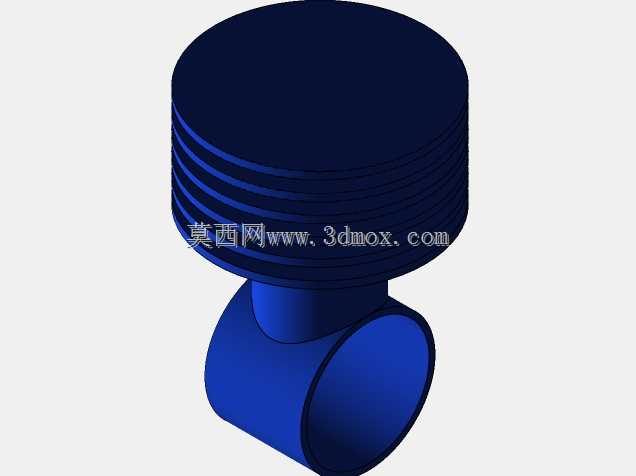

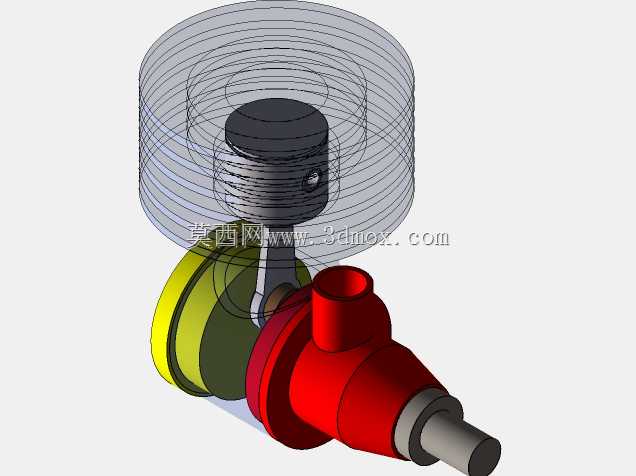

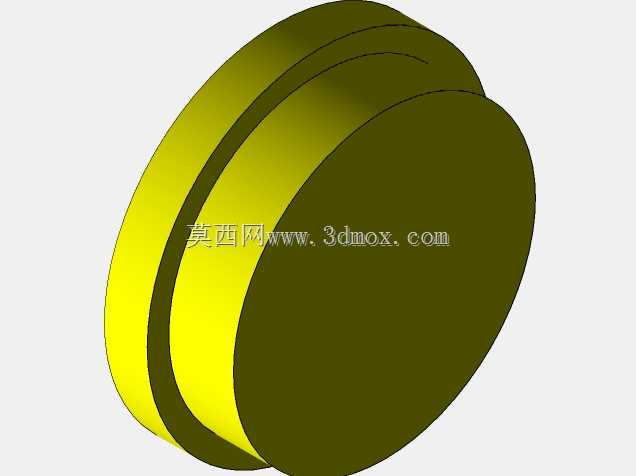

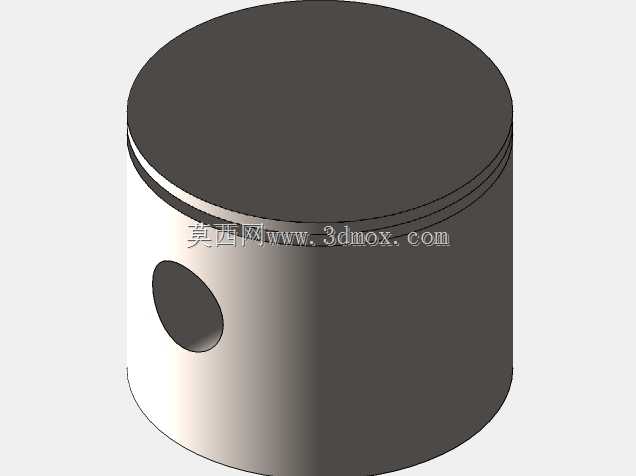

　　从实际功能特性来看，这套数模完整还原了二冲程发动机的核心工作逻辑：气缸壁上开设的进气口、排气口、扫气口位置经过精准匹配，活塞上行时先封闭扫气口与排气口，压缩气缸内的可燃混合气，同时曲轴箱内形成负压吸入新鲜混合气；活塞下行到做功行程末端时，先打开排气口排出高压废气，随后打开扫气口，利用曲轴箱内被预压缩的新鲜混合气将残余废气扫出气缸，完成换气过程。数模中活塞与气缸的配合间隙、活塞环的槽位结构、曲柄连杆机构的运动避让关系都做了还原，能直接用于运动仿真验证，观察活塞上下运动时曲轴的旋转输出过程，检查各运动部件在全行程内是否存在干涉。

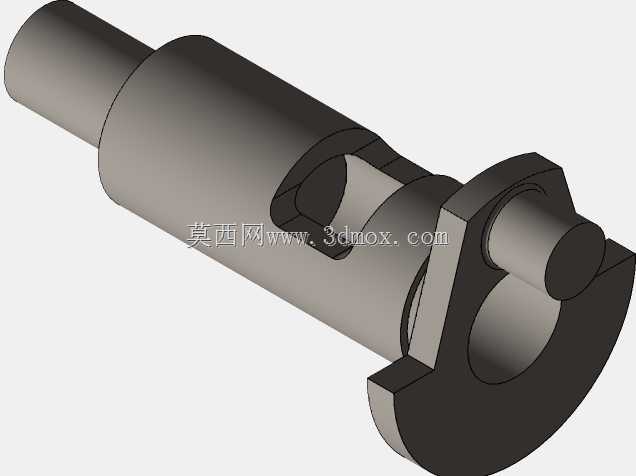

　　设计思路上，这套结构优先考虑了小型动力设备的紧凑性需求，将进气换气的配气结构直接集成在气缸壁上，省去了四冲程发动机必备的凸轮轴、气门、挺柱、正时链条等配气组件，大幅减少了零件数量，降低了装配复杂度。曲轴采用整体式曲柄销结构，连杆大头与曲柄销的配合面预留了润滑间隙，对应二冲程发动机燃油混合润滑的特性，不需要单独设置机油油路与油底壳，进一步压缩了整机的轴向与径向尺寸。气缸体外部的散热鳍片结构也在数模中有所体现，适配小型二冲程发动机大多采用风冷散热的使用场景，鳍片的排布方向与设备工作时的气流方向匹配，能在运动过程中带走气缸燃烧产生的热量，避免热负荷过高导致的拉缸、活塞卡滞等故障。

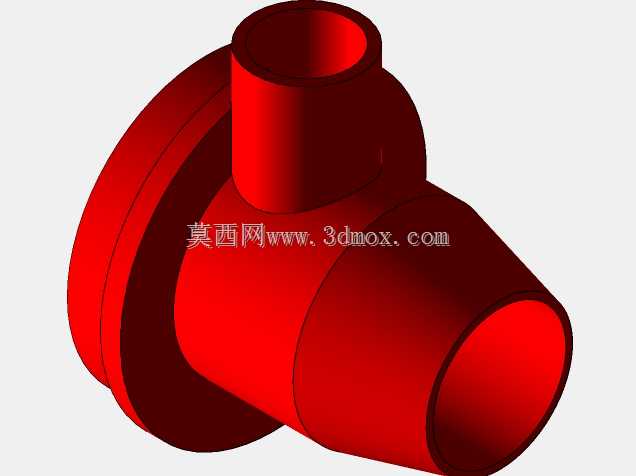

　　从安装边界与尺寸逻辑来看，这套单缸二冲程结构的输出轴直接集成在曲轴端部，轴径与键槽尺寸适配小型动力设备的通用连接标准，可直接对接离合器、传动齿轮或者螺旋桨等负载部件。气缸的安装法兰面设置在曲轴箱上部，四个安装孔的位置对称分布，能直接固定在设备的机架安装位上，安装时不需要额外设计转接支架。整机的径向最大尺寸集中在气缸散热鳍片的外圆位置，轴向尺寸从曲轴输出轴端面到气缸顶部的火花塞安装位，预留了足够的操作空间，不会和周边的油箱、消音器、操作手柄等部件产生空间干涉。数模中各部件的装配关系完全按照实际生产的装配逻辑搭建，活塞销与活塞、连杆小头的配合为过渡配合，连杆大头与曲柄销之间预留了轴承安装位，气缸与曲轴箱的结合面设置了密封垫的安装槽位，能直接用于指导实际的零件加工与样机装配，也可以作为小型动力设备选型时的结构参考，核对动力单元与整机的空间匹配关系。
