照明产品光检包装输送一体机结构设计

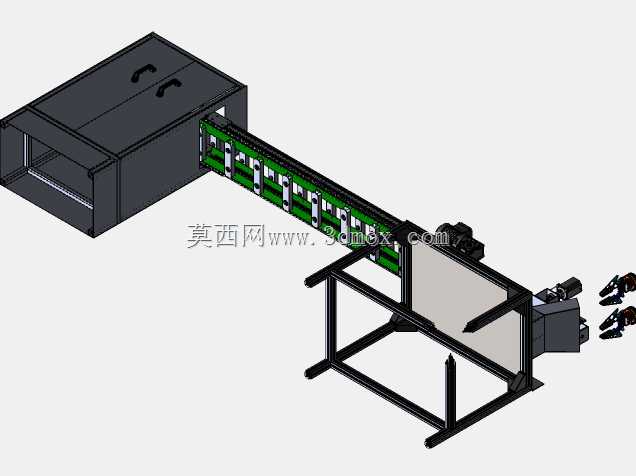

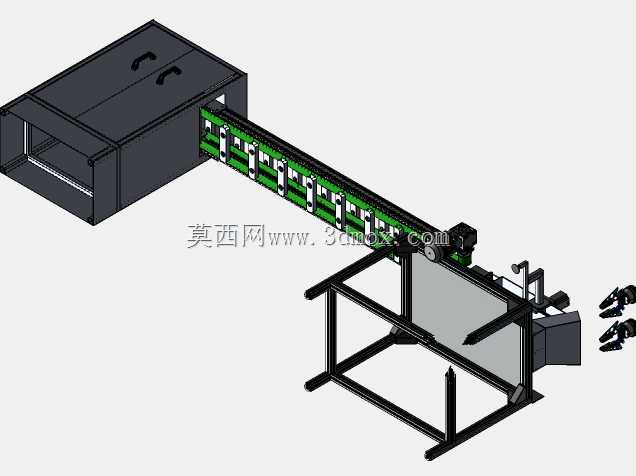

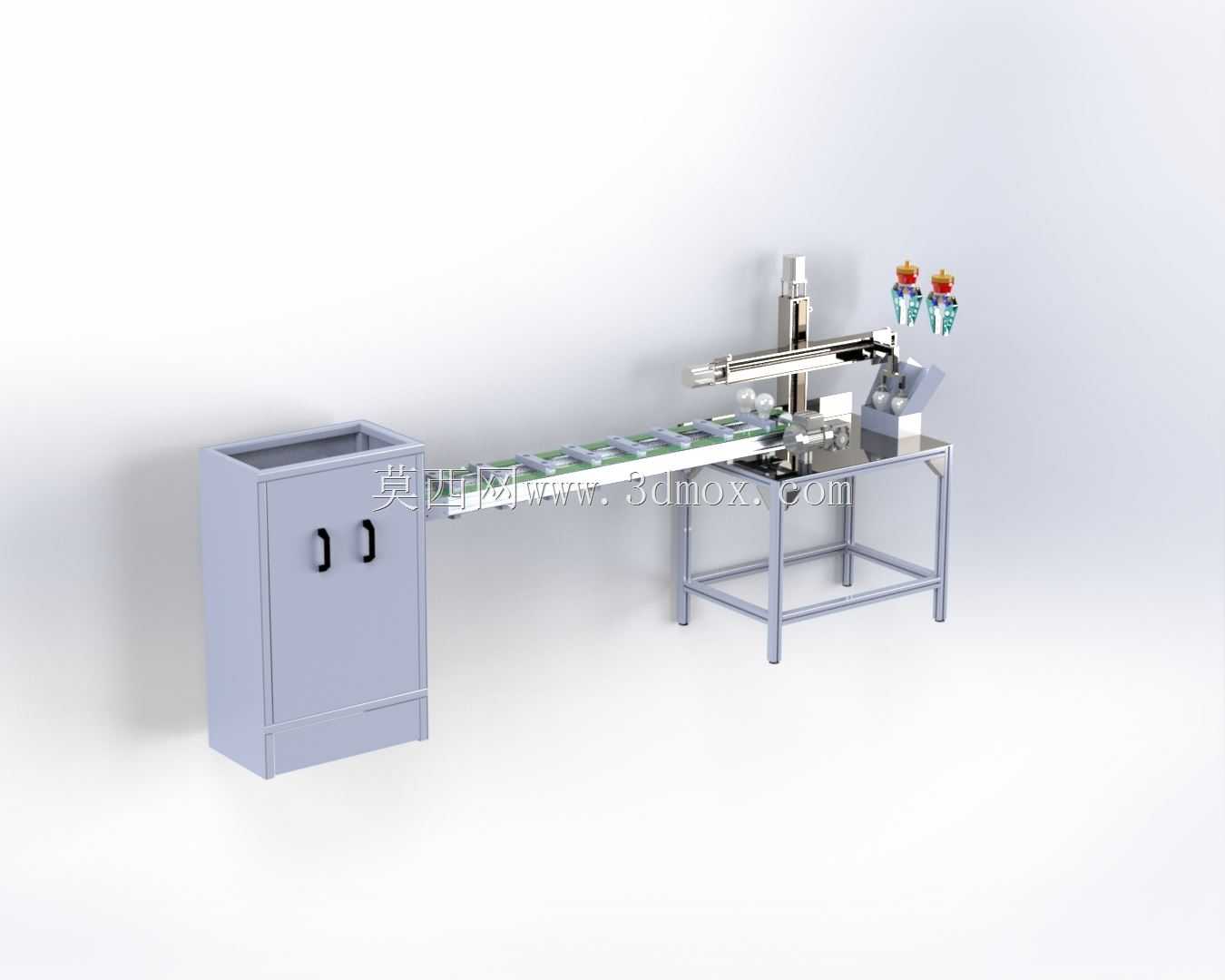

　　这套三维结构对应的是照明产品生产末端的光检转包装工位联机设备，日常部署在照明产品组装线的终检段与包装段衔接位置，主要解决小型照明类工件完成光电性能测试后，人工转运到包装台效率低、摆放一致性差的问题，适配长度在150mm以内、重量不超过1kg的条形、小型块状照明工件的工序流转。设备整体采用三段式布局，左侧为带双开门的落地式电气与缓存一体柜，柜体采用1.2mm冷轧钢板折弯焊接成型，外部做浅灰喷塑处理，柜体底部预留100mm高的可调脚杯安装位，整体宽度600mm、深度500mm、高度850mm，内部预留两层安装板空间，可放置PLC模块、伺服驱动器、开关电源等电气元件，柜门采用内嵌式暗拉手，开合角度可达120度，

　　柜体右侧与输送段机架采用螺栓刚性连接，保证整体设备的安装平面度误差控制在0.5mm/m以内。中间段为皮带输送机构，采用铝型材搭建机架，输送面高度与左侧柜体顶面齐平，皮带宽度200mm，有效输送长度1200mm，皮带两侧设置30mm高的导向挡边，防止工件在输送过程中偏移掉落，输送段下方布置驱动电机与张紧机构，张紧行程预留50mm，可在皮带长期使用出现松弛时快速调整张紧度，输送速度可根据产线节拍在0-15m/min范围内调节，输送段靠近右端的位置设置工件定位挡停机构，采用薄型气缸驱动挡块升降，当工件到达移栽取料位时，挡块升起将工件精准定位，定位重复精度可达±0.2mm，满足机械手取料的位置要求。输送段右侧为移栽机械手与包装工位架，

　　移栽机构采用双轴直线模组搭建，X轴行程覆盖输送段取料位与右侧包装台的放料位，总行程800mm，Z轴行程150mm，末端配置气动夹爪，夹爪可根据工件外形更换适配夹头，夹取动作的压力通过调压阀调节，避免夹伤照明工件的外壳与光学部件。包装工位架采用4040铝型材搭建，台面高度与输送面齐平，台面预留包装材料放置位与工件摆放定位槽，可兼容吸塑盒、纸盒等多种包装载体的放置需求，工位架底部设置可调脚杯，可根据现场地面平整度调整高度，保证与输送段的对接精度。设计过程中优先考虑了产线换型的兼容性，所有与工件接触的定位块、夹爪都采用快换结构，更换不同规格工件的适配配件无需拆卸主体结构，单人次换型时间可控制在10分钟以内；

　　设备的走线全部采用铝型材内置线槽与拖链布置，外部无裸露线缆，既避免生产过程中线缆被工件剐蹭损坏，也便于日常的维护检修；安全防护方面，在机械手运动范围的外侧预留了安全光栅的安装位，现场部署时可加装光栅实现人员误入时的设备急停，满足生产车间的安全规范要求。设备整体的安装占地长度为2200mm、宽度800mm，安装时需要在地面预留M12的膨胀螺栓固定位，设备后侧预留300mm的维护通道，方便后期对电气元件、传动部件的检修保养；输送段的驱动部分与机械手的驱动部分采用独立控制，可根据前后段产线的运行状态单独调整运行节奏，当后段包装工位出现堵料时，输送段可自动暂停送料，缓存柜顶部可临时放置最多20件待转运工件，避免前段产线被迫停机。整套结构的受力点都做了加强处理，铝型材机架的连接位置都采用角件与内置螺栓双重固定，机械手安装的竖梁位置额外加装了加强筋板，避免高速移栽时出现结构抖动，保证取放料的位置精度；所有转动部位都采用免维护轴承，日常使用仅需定期清洁皮带表面与导轨润滑即可，降低设备的后期维护成本。
