电动自行车用盘式轮毂驱动电机结构

　　这款盘式轮毂驱动单元主要面向两轮轻型代步车辆的轮内直驱场景，常见于城市通勤电动自行车、改装助力车以及低速休闲电驱两轮设备。区别于中置电机依靠链条、飞轮传递动力的布局，轮毂电机直接集成在车轮轴心位置，动力输出路径极短，运转时没有链条额外受力带来的传动损耗，也省去了中置方案需要匹配车架五通尺寸、加装传动转接件的麻烦，整车改装或者量产配套时，只需要匹配轮圈辐条孔位、车架开档宽度与轴心固定形式即可完成装配。

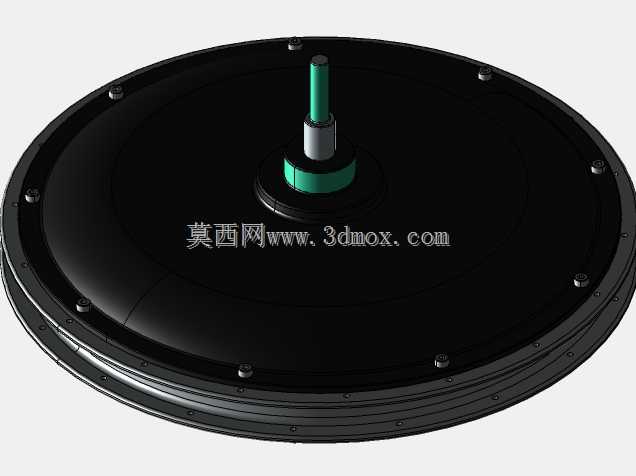

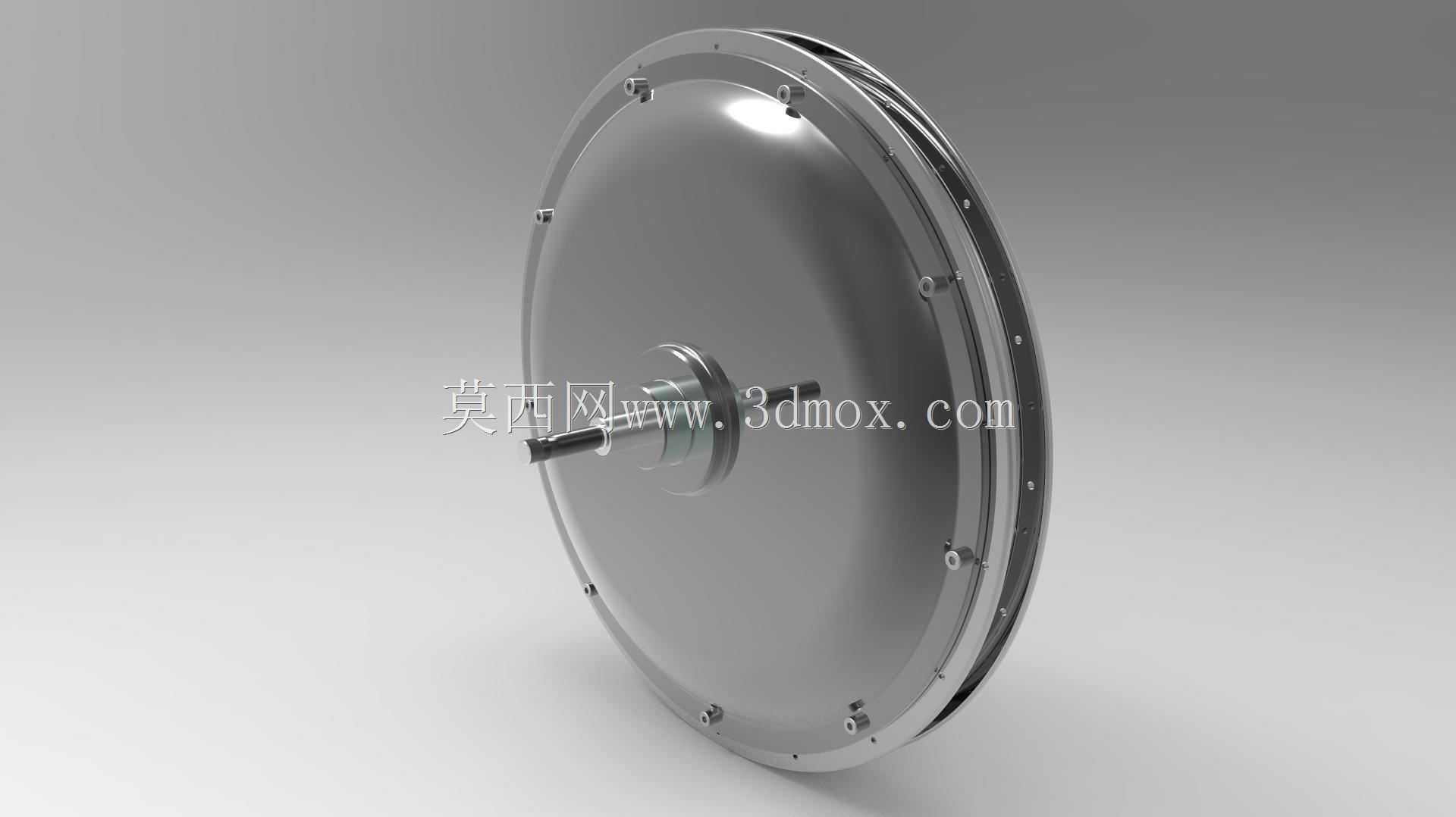

　　从结构外形来看，整机采用扁平大直径的盘状壳体设计，这种布局是外转子轮毂电机的典型特征：转子外壳直接作为轮辋连接基体，外周预留的安装点位可以穿接辐条，和常规自行车轮圈组合成完整驱动轮；大直径转子能够在较低转速下输出足够大的扭矩，不需要额外加装减速齿轮组，内部运动部件更少，运转噪音低，长期使用的维护点也更少。中心突出的阶梯轴是整机的固定支撑端，轴体两端的铣扁卡位用来卡在车架前叉或者后平叉的卡槽内，工作时轴心保持静止，外层转子壳体连带车轮同步旋转，轴体内预留的通孔用来穿设电机相线、霍尔信号线，避免线材随转子转动发生扭折破损。

　　壳体采用上下对合的密封结构，周向均匀布置的紧固螺钉将端盖与主壳体锁紧，合缝位置预留密封胶条安装槽，能够阻挡雨天路面积水、路面扬尘进入电机内部，避免定子绕组受潮短路、内部磁体吸附铁屑出现扫膛故障。端盖与中心轴之间配置旋转油封与轴承，既可以支撑转子平稳回转，也能把内部腔体和外部泥水隔开。定子组件固定在中心轴的静止支座上，绕组沿圆周均匀排布，外圈对应永磁体贴装在转子壳体内壁，气隙控制在均匀的小间隙范围内，建模时需要严格保证定子、转子的同轴度，一旦同轴度偏差过大，会出现磁拉力不均、运转卡顿、局部发热异常的问题。

　　在实际选型匹配时，首先要确认轴心的直径与长度，适配对应车架的开档距离，轴端铣扁的尺寸要和叉片卡槽吻合，防止大扭矩输出时轴心跟转；其次壳体外周的辐条安装孔分布圆、孔位角度要和所选轮圈的辐条编法匹配，保证编圈后轮组的径向跳动、端面跳动控制在允许范围内。盘式壳体的轴向厚度直接决定轮组内部的占用空间，设计时要预留出车圈、刹车组件的安装间隙，如果搭配碟刹结构，需要在壳体侧端预留刹车碟片的安装法兰位，避免碟片和电机端盖发生干涉。

　　这类直驱轮毂电机在骑行时具备零阻尼滑行的特性，内部没有减速齿轮的啮合阻力，断电状态下和普通自行车轮的骑行阻力接近，控制器通过相线输出三相交流电驱动定子产生旋转磁场，带动永磁转子同步转动，霍尔元件实时反馈转子位置，匹配控制器的换向逻辑，就能实现平顺的动力输出。三维建模过程中需要重点还原周向紧固件的分布位置、中心轴的阶梯结构、壳体的密封配合面，把轮组安装、车架固定、走线空间的边界条件全部体现出来，结构设计人员可以直接基于该模型核对整车装配间隙，选型人员也能直观确认安装接口的匹配性，提前规避装配时出现的尺寸干涉问题。
