工业电气控制背板集成安装组件

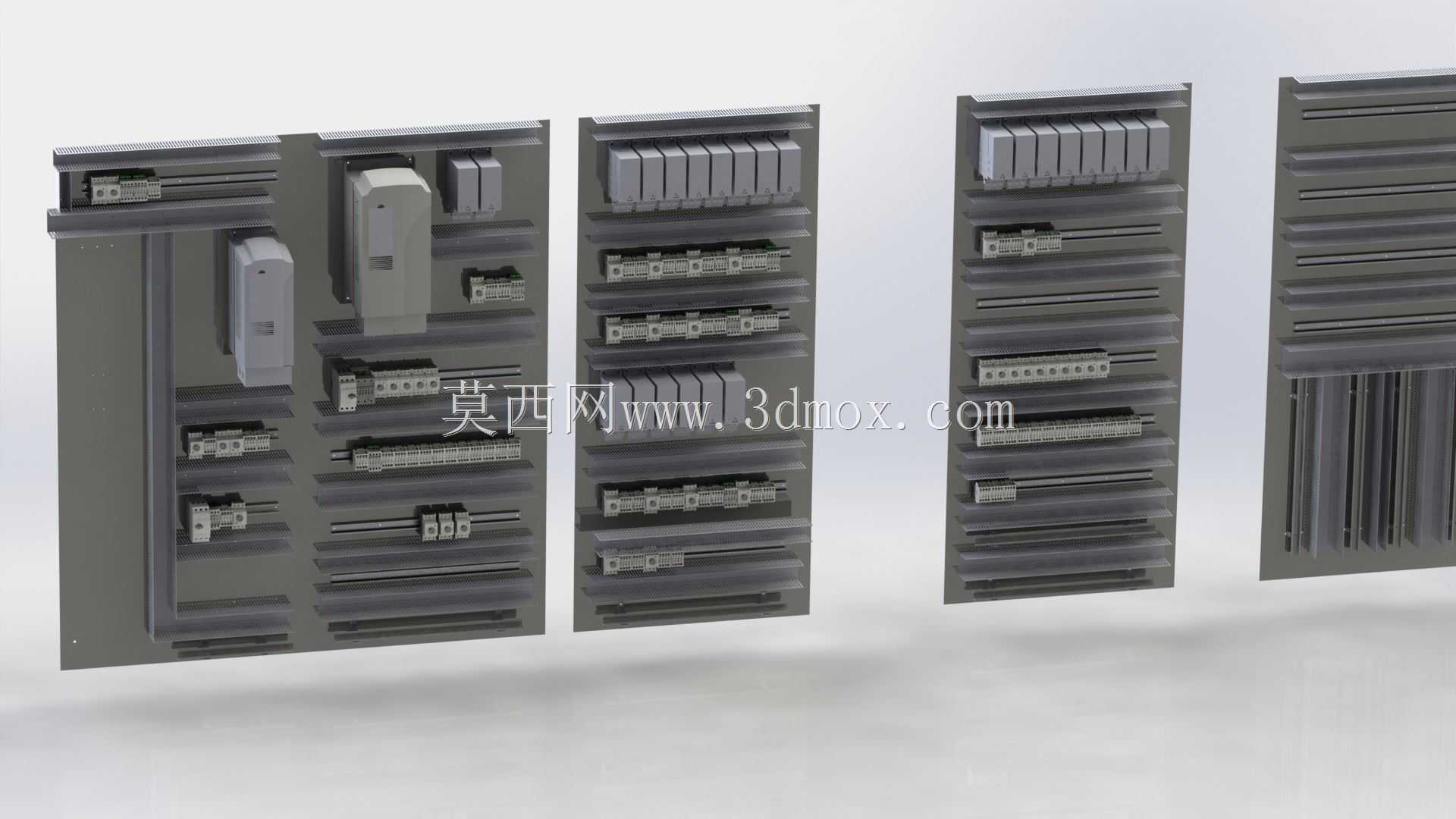

　　这套三维结构呈现的是工业电控系统内部的背板集成安装方案，核心载体为多块立式金属安装基板，基板表面按电气控制回路的排布逻辑，分层布置了断路器、接线端子排、开关电源、继电器模组以及布线线槽等常用电控元件，完整还原了成套电气柜内部的装配状态。从实际工程应用场景来看，这类背板组件广泛用于工厂自动化产线的动力配电柜、机床设备控制箱、楼宇配电小室以及成套非标自动化设备的电控舱内部，承担着动力回路分断、控制信号中转、负载供电分配的核心作用，是电气成套设计环节中从原理图落地到实体装配的关键结构载体。

　　在结构设计思路上，背板采用标准化金属板材作为基底，板面预留了对应元件的安装孔位与固定卡槽，元件排布遵循强电与弱电分区、动力回路与控制回路分层的工程原则：大尺寸的电源模块与主回路开关布置在背板上部区域，既方便主进线线缆从柜体顶部引入后直接接驳，也利用上部空间预留了散热余量；多组并排的端子排集中布置在背板中上段，端子排下方平行铺设布线线槽，所有外部接入的传感器线缆、执行器控制线均可通过线槽规整收拢后接入对应端子，避免柜内走线杂乱；继电器与小型控制元件沿线槽两侧有序排列，元件之间预留了不小于十毫米的操作间隙，方便后期运维时使用螺丝刀完成接线紧固与元件更换。

　　从安装边界与尺寸适配角度分析，单块背板的长宽比例匹配标准工业电控柜的内部安装尺寸，背板边缘预留了与柜体立柱连接的固定孔位，可直接通过螺栓锁紧在柜体内侧的安装梁上，多块背板可并排拼接组成大容量电控系统的安装面，适配不同电流等级、不同回路数量的成套柜需求。板面的元件安装基准全部对齐标准化DIN导轨，断路器、端子排、继电器模组均采用卡扣式安装结构，卡在导轨上即可完成快速固定，无需针对每个元件单独打孔，大幅提升了成套装配的效率；导轨与背板之间留有均匀间隙，既可以让元件背部的散热空气形成流通通道，也方便走线时从导轨下方穿过扎带固定线缆。

　　功能特性层面，这套集成背板把分散的电气元件按照信号流向完成了预排布，结构上规避了元件之间的干涉风险：相邻开关的操作手柄之间预留了足够的扳动空间，不会出现操作一个开关时误触相邻元件的问题；电源模块周围避开了发热量大的元件，防止局部热量堆积影响电子器件寿命；线槽的走线容量按照接入线缆总数量的一点五倍预留，后期追加少量控制线路时无需额外扩容线槽。背板底部预留了接地排的安装位置，所有金属元件的接地引脚均可通过短接线汇总到接地排，满足电气安全规范里的保护接地连续性要求。

　　对于从事电气成套设计的工程师而言，这套三维结构可以直接用来校验柜内元件排布的合理性：在建模阶段就能核对元件外形与背板尺寸的匹配度，提前发现元件超宽、走线空间不足、操作手柄干涉等常见装配问题，避免实际加工装配后再返工修改。整个组件的结构完全贴合工业电控柜的实际装配工艺，所有元件的位置关系、安装方式、间隙预留都来自现场成套布线的实际经验，既可以作为小容量独立控制箱的内部安装参考，也可以通过多块背板组合扩展，适配数十回路的大型自动化产线配电柜的集成设计需求，结构写实度高，没有多余的装饰性特征，完全服务于电气系统的实际安装与运维使用。
