激光切割装饰面板雕花镂空结构

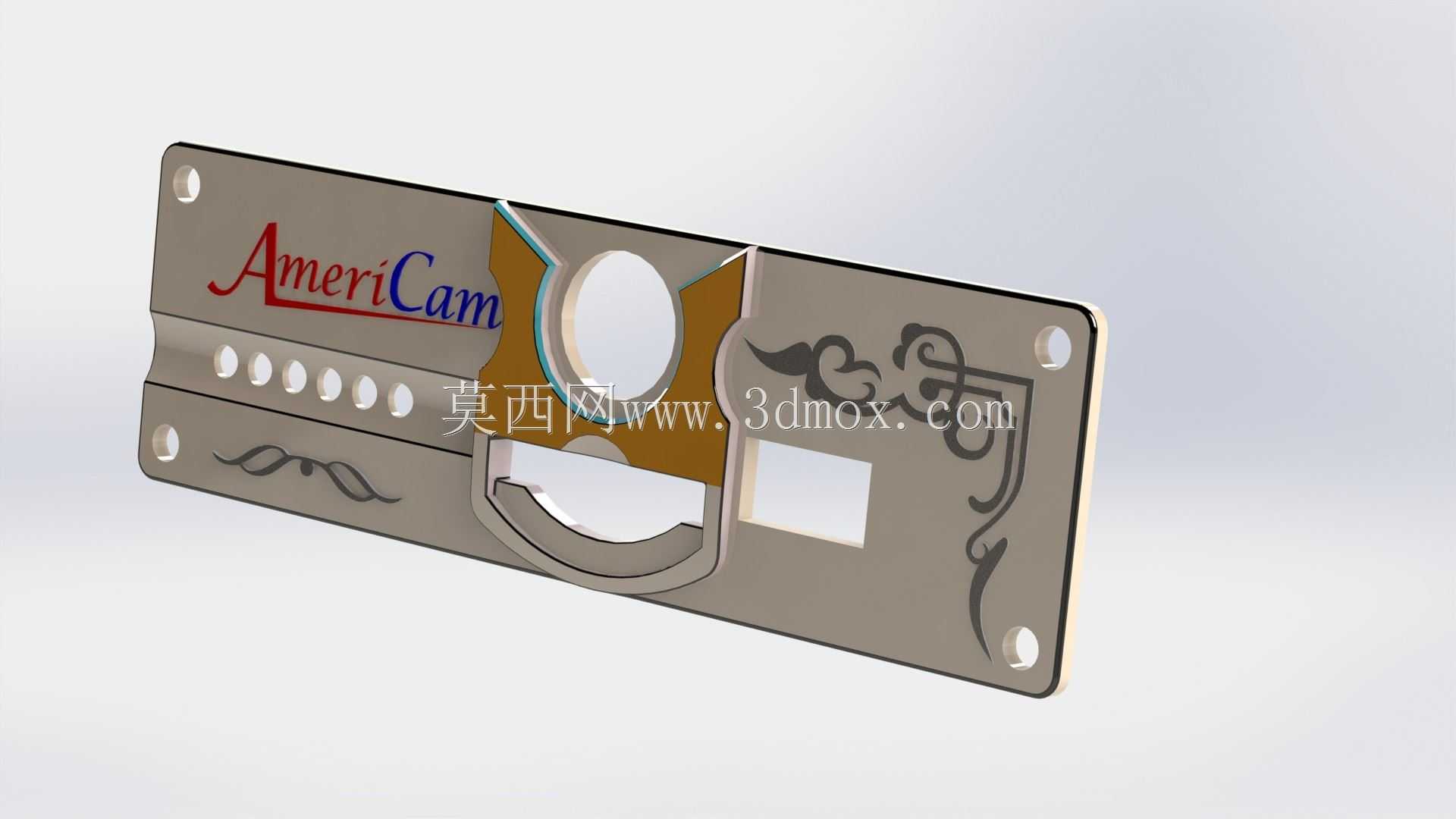

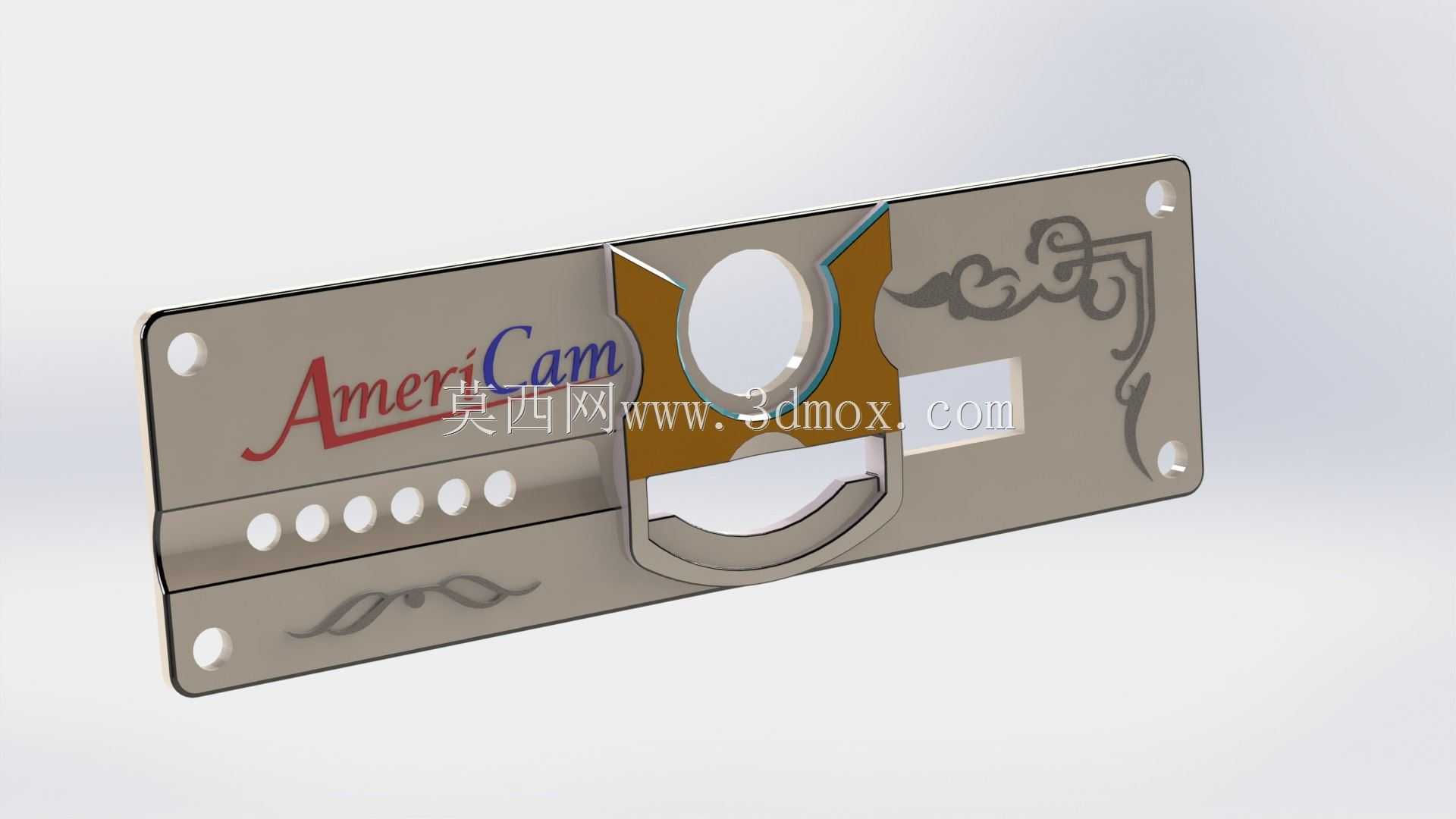

　　这块装饰面板采用平板钣金展开思路建模，整体为薄金属板切割成型，轮廓接近长方形，四角预留沉孔位，可直接通过螺钉贴合到设备外壳、墙面支架或展示机架上。建模时先确定外边界长宽，再按安装面约束孔位分布，四个角孔承担主固定作用，边缘局部小缺口用于避让内部走线、插接件或突出轴件，避免装配后出现干涉。面板中部设置大圆形避让孔，下方配合半圆弧开口，能够让旋钮、镜头、喇叭、传感器或手持终端的突出部位穿过；右侧矩形开孔对应开关、接口、显示窗口或标签区域，左侧一排连续小圆孔可作为散热孔、指示灯透光孔，也可在声学设备中充当出声格栅。开孔位置并非单纯按几何对称排布，而是结合功能分区处理：圆形主孔周边留出足够补强宽度，防止切割后孔边应力集中；长条小孔之间保留均匀筋位，保证板件在搬运和紧固时不易翘曲。

　　外观纹样部分融合了字母标识与卷草式曲线花纹，文字区域沿面板左侧斜向布置，线条通过闭合轮廓输出，适合激光切割、等离子切割或数控雕刻。右侧花纹采用连续涡卷曲线，末端延伸至板边，既打破长直板件的单调感，也能在不增加厚度的情况下强化视觉识别。曲线拐角处做了圆弧过渡，避免尖锐内角造成切割起步困难和热处理后裂纹扩展。对于需要折弯的场景，当前模型以平板状态为主，若后续要形成盒体护罩，可在展开图基础上增加折弯线，折弯边应避开雕花薄弱区，紧固孔边到折弯线保留足够距离，防止折弯时孔位拉变形。

　　从实际使用看，这类构件常见于通讯终端外罩、自助设备面板、音响装饰板、门店标识牌、工艺五金挂件和小型设备检修盖。安装边界主要由背板平面度决定，装配前需确认四角支撑点处于同一平面；若背板为薄钣金，螺钉锁紧力不能过大，否则面板会在花纹镂空处产生局部凹陷。板厚选择要配合外形尺寸，薄板适合室内展示和轻载防护，厚板则适合公共设备、频繁触碰环境或需要承受侧向碰撞的场所。大孔周边如果要穿过旋转件，需额外核对运动包络，保证零件在转动、插拔或维护拆卸时不与装饰边摩擦。

　　建模过程中，外轮廓、开孔、花纹和文字均应保持封闭草图，切割路径按少转角、少空行程原则整理；细小桥位不能过窄，否则板材切割后容易变形或断裂。表面处理可根据使用环境选择喷涂、阳极氧化、拉丝或镜面抛光，花纹边缘的毛刺需要在折弯前去除，以免后期装配划伤线缆。该结构把安装孔、功能避让孔、散热格栅和装饰纹样集中在同一块板件上，减少了二次拼接和额外装饰件，适合小批量定制加工，也便于在不同设备上通过修改孔位与图案快速派生新版本。
