全自动砖坯在线切割分切输送生产线

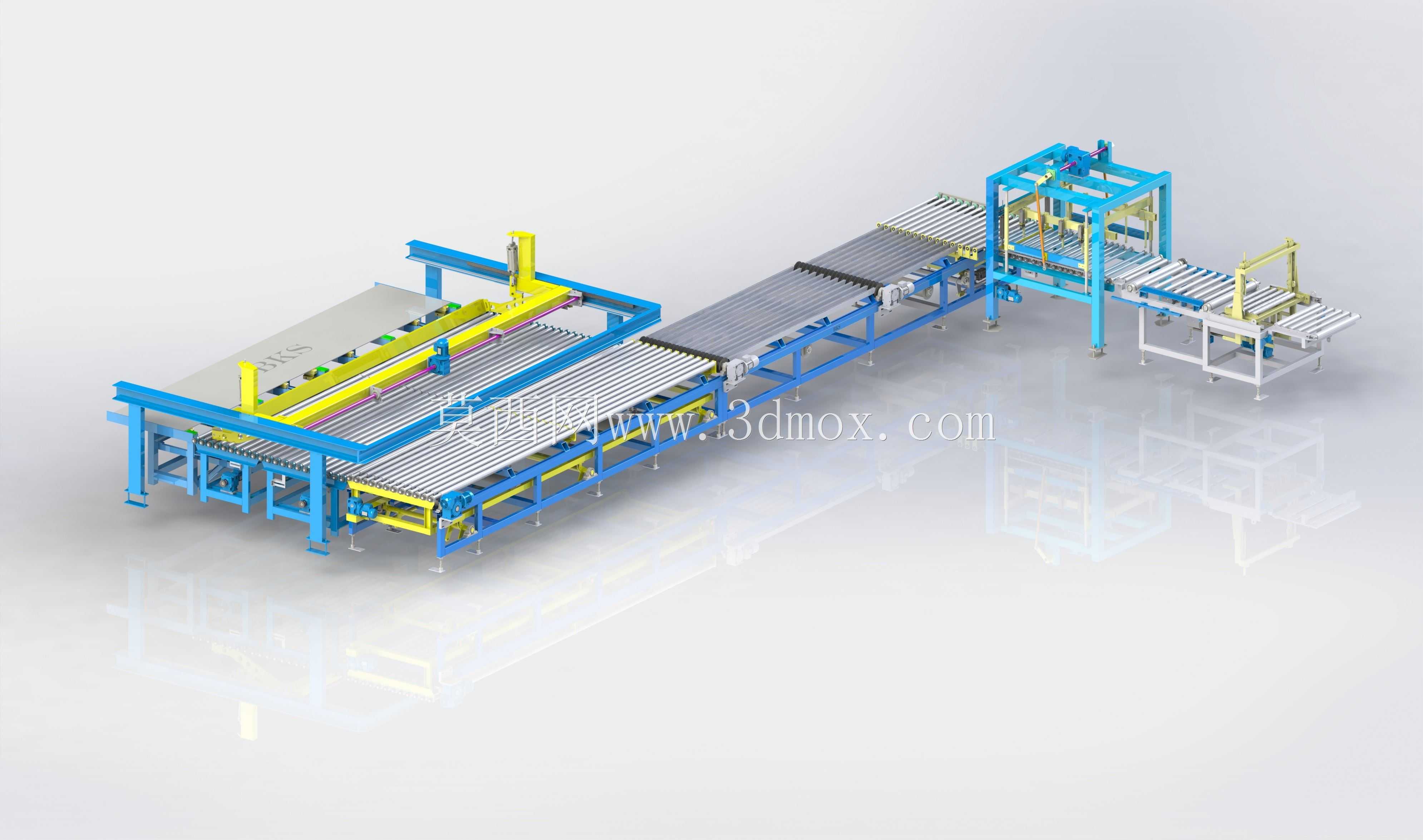

　　这条产线在建材深加工车间里承担砖坯定长切断、工位转运与出料衔接的任务，整体沿直线排布，进料段、切砖主机、出料辊道依次串联，砖坯从上游成型工序送出后直接落在长距离辊筒输送面上，无需人工二次搬运即可完成连续裁切。进料侧采用双层并行辊道布局，上层承载待切砖坯，下层预留返程或余料输送空间，两侧蓝色方管焊接机架作为主支撑，横向横梁按1.2米间距均布，地脚采用可调脚杯结构，安装时可在混凝土地面上微调水平度，单段机架长度控制在6米以内，方便车间分段进场拼接，整机总长度约22米，宽度方向覆盖操作侧与检修侧总尺寸3.2米，顶部龙门切割工位最高点距地面2.8米，现场布局时需在设备两侧预留至少0.8米的检修通道，进料端对接上游挤出机出料口的高度差控制在50毫米以内，避免砖坯过渡时出现磕碰掉角。

　　切割主机采用龙门框架式结构，四根立式立柱与上下横梁组成刚性封闭框架，横梁上搭载横向行走的切割刀架，刀架进给由直线导轨导向，切割动作可沿砖坯宽度方向全程覆盖，适配不同规格加气砖、陶瓷砖坯的分切需求；刀架两侧设置黄色防护护罩，既遮挡切割过程中飞溅的碎屑，也对运动部件做物理隔离，符合车间安全防护要求。进料段上方布置的黄色纵向压料机构，可在切割进给前下压固定砖坯，避免裁切过程中坯体移位造成切面倾斜，压料头采用柔性橡胶垫接触坯面，不会压损未硬化的砖坯表层。

　　输送系统全部采用动力辊筒结构，辊筒两端通过带座轴承固定在机架侧梁上，单根辊筒直径60毫米，辊间距150毫米，保证长度较短的砖坯也能平稳过渡，不会出现卡料、下坠问题；各段输送线之间通过链轮链条联动，驱动电机安装在机架侧下方，传动路径简洁，后期维护张紧链条时无需拆解上部输送面。出料端设置独立的白色框架分流辊道，可将裁切完成的成品砖坯转向输送至下游码垛工位，分流段配备可升降的阻挡定位机构，砖坯到达指定位置后自动停位，等待后续转运工序取料。

　　设计阶段优先考虑了产线的模块化拆分特性，整条线按功能拆分为进料输送单元、龙门切割单元、出料分流单元三个独立模块，各模块之间通过法兰连接板与定位销对接，现场安装时无需大型吊装设备长期占位，单日即可完成整机就位调试。机架材质全部选用国标Q235方管焊接，焊后整体做去应力处理，表面喷涂蓝色防锈漆，长期在高粉尘、高湿度的建材车间环境中使用也不易出现锈蚀变形。运动部件的选型全部预留了冗余负载能力，切割刀架的驱动推力按最大裁切阻力的1.5倍选配，输送辊道的承载能力按每平方米200公斤设计，即使堆叠较重的实心砖坯也不会出现辊筒弯曲、机架下沉的问题。

　　设备运行时的工序逻辑完全贴合砖材加工的现场节奏：上游连续送出的长坯体先经进料辊道匀速送入切割工位，光电检测开关识别到坯体到达设定长度后，输送线自动降速停位，压料机构下行压紧坯体，龙门刀架启动完成横向切断，随后刀架回位、压料抬起，输送线重新启动将切好的成品送出，同时下一段长坯体继续进给，整个循环动作连贯，单工位裁切节拍可控制在15秒以内，大幅替代传统人工手持切砖的作业方式，既降低车间工人的劳动强度，也避免人工裁切带来的尺寸误差、切面不平整问题。针对切割过程产生的碎屑，机架下部预留了碎屑收集斗的安装位置，可直接对接车间集中除尘系统，无需额外在设备周边搭建清扫工位。整机的安装边界充分考虑了老旧车间的通道限制，所有分体模块的最大外形尺寸都可通过标准车间2米宽的货运电梯转运，不需要在施工现场做二次切割焊接，结构建模时所有配合面都预留了2毫米的安装调节余量，抵消车间地面不平带来的对接偏差。
