机械式盛装舞步马训练传动装置

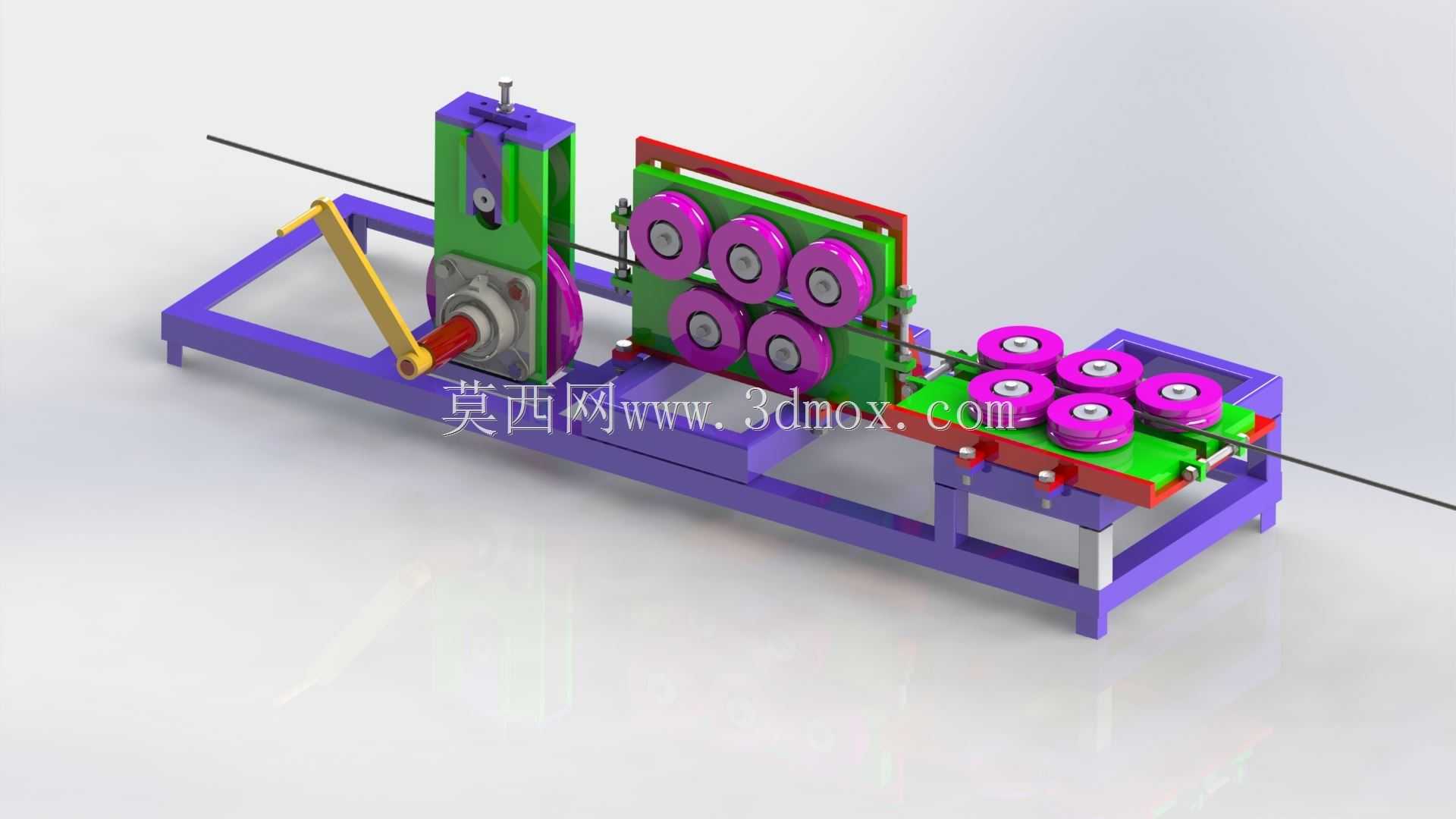

　　这套传动装置的结构搭建，首先从场地适配的边界条件入手，整体采用长条形焊接框架作为承载基体，框架主体选用矩形空心型钢拼焊而成，底部预留四个可调支撑脚的安装位，支撑脚螺杆行程覆盖二十毫米的地面高差补偿范围，整机落地后无需额外预埋地脚，在马术训练场的混凝土地面、铺装橡胶垫的训练区都可以直接就位。框架的长度方向预留出牵引绳全程往复的行程空间，宽度方向则把轮系、手摇输入轴、张紧调节组件全部收拢在框架内侧，外伸的操作手柄在最大摆角位置也不会超出框架侧边三百毫米，避免训练过程中人员走动、马匹靠近时发生磕碰。从功能实现的逻辑来看，这套机构核心是通过多组槽轮的排布，把输入端的手摇旋转运动转化为牵引绳的可控往复牵引，

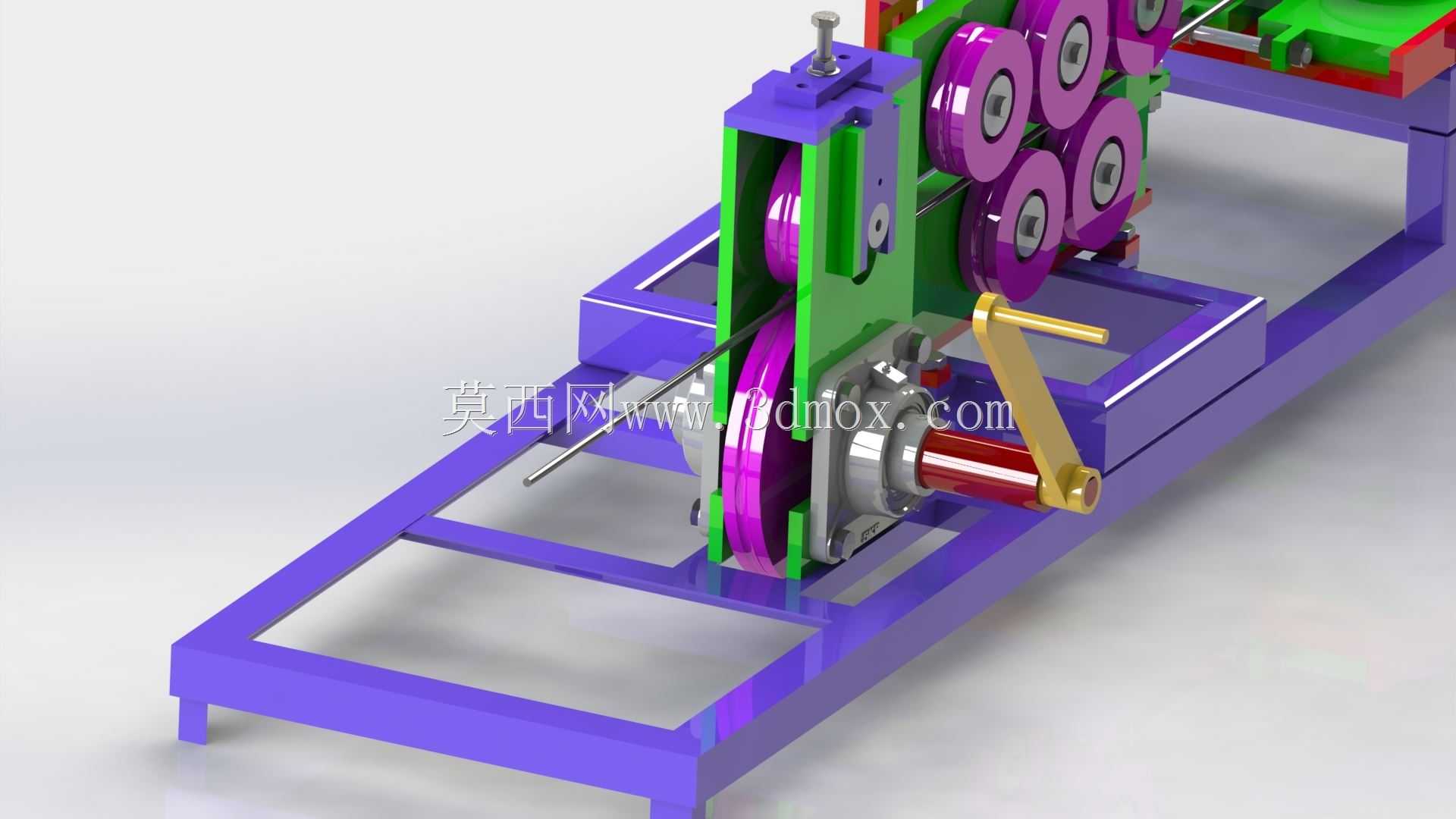

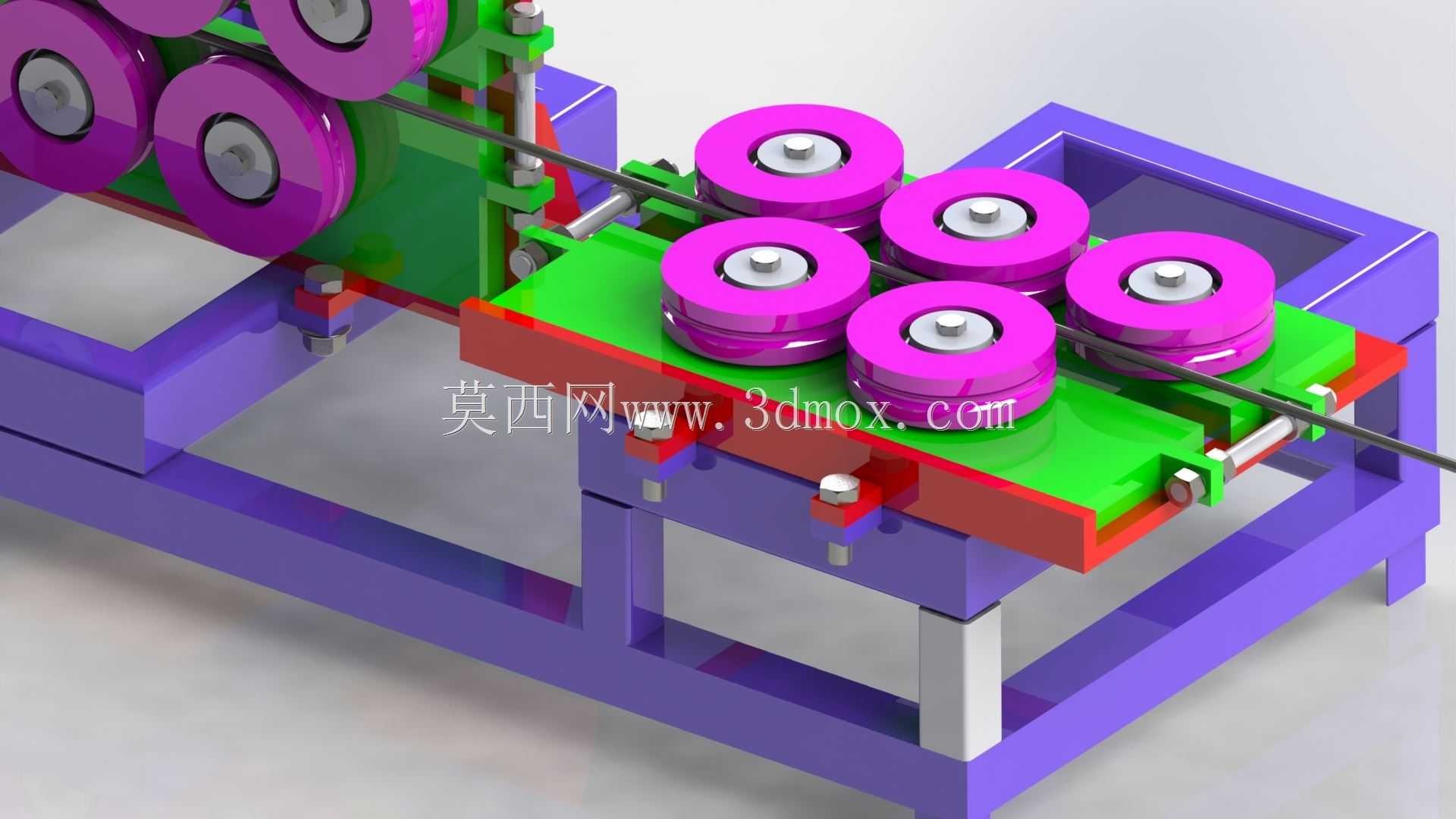

　　模拟盛装舞步训练中马匹步伐引导的阻力与节奏。轮系部分一共布置六只带V型槽的导向轮，其中四只成两列对称安装在立式支撑板的上部，两只布置在绳路的转向拐点位置，所有轮体都采用双侧轴承支撑，轮槽表面做抛光处理，牵引绳选用包塑钢丝绳，在轮槽内绕行时不会出现跳绳、脱槽的问题。输入端的手摇组件包含摇臂、防滑握套与传动轴，传动轴穿过立式支撑板的轴承座，轴端安装主动摩擦轮，摩擦轮与牵引绳直接接触，摇动手柄时主动轮靠摩擦力带动绳索匀速移动，摇臂的长度按照成年人手部操作的力臂优化，正常牵引负载下操作力控制在五十牛以内，训练员单手握持就可以平稳控制牵引速度。张紧结构的设计没有采用复杂的自动张紧轮，而是在立式支撑板的上部开设长条调节孔，

　　顶部的导向轮轴通过螺栓锁紧在调节孔内，松开锁紧件就可以上下调整轮轴位置，改变绳索的绕行包角，张紧力调整完成后重新锁紧即可，这种结构在训练场多尘、偶尔会沾到马汗与垫料碎屑的环境里，不会出现弹簧张紧机构卡滞、失效的问题，日常维护只需要定期给轴承座加注润滑脂，清理轮槽内积存的杂物。立式支撑板与底部框架之间采用螺栓加定位销的连接方式，支撑板的厚度按照轮系满载时的侧向弯矩计算，牵引过程中绳索的拉力会对板件形成侧向载荷，板件内侧额外焊接三角形加强筋，避免长期受力后板件出现弯曲变形，导致轮系的平行度超差、绳索运行时出现偏磨。框架的上平面预留了多组安装孔位，后期可以加装节奏计数组件、阻力调节阻尼块，不需要对主体框架做二次切割焊接。

　　在实际马术训练场景里，这套装置可以放置在训练场的侧边，牵引绳的末端连接调教索，训练员摇动手柄就能控制绳索的收放速度，匹配马匹慢步、快步的不同节奏，多轮导向的结构把绳索的运行方向限制在固定平面内，不会出现绳索拖地、缠绕马腿的风险。和电动牵引设备相比，纯机械的结构不需要布设供电线路，在户外训练场、临时调马场地都可以快速转移使用，整体重量控制在两人可以抬运的范围内，框架两端预留吊装孔，短途转运时用小型手推车也能完成移位。建模过程中所有轮体的槽型尺寸、轴承座的安装孔距、支撑板的开孔位置都按照实际加工公差做了配合校验，绳索的绕行路径在三维环境里做了全程干涉检查，摇臂整周转动时和框架、支撑板之间预留足够安全间隙，各个紧固件的选型都匹配对应安装位的厚度，装配后没有出现零件悬空、连接强度不足的问题。框架的型材选型兼顾刚性与自重，没有选用过厚的板材造成整机过重，也没有为了减重缩小型材截面导致承载后框架翘曲，轮系的中心距误差在建模时控制在零点五毫米以内，保证绳索运行时各个轮体受力均匀，不会出现单轮过载偏磨的情况。
