双立柱垂直往复升降输送机架结构

　　该结构面向车间楼层间物料转运、立体仓储接驳、生产线高度差衔接等场景，整体采用双立柱平行布置的龙门式框架，依靠四根纵向导向杆件构成稳定的垂直运动边界，底部设置矩形承载托盘框架，可配合工装板、周转箱完成货物的竖直方向往复输送，替代人工爬楼搬运或固定式斜梯输送，在有限占地空间内实现大行程高度提升。

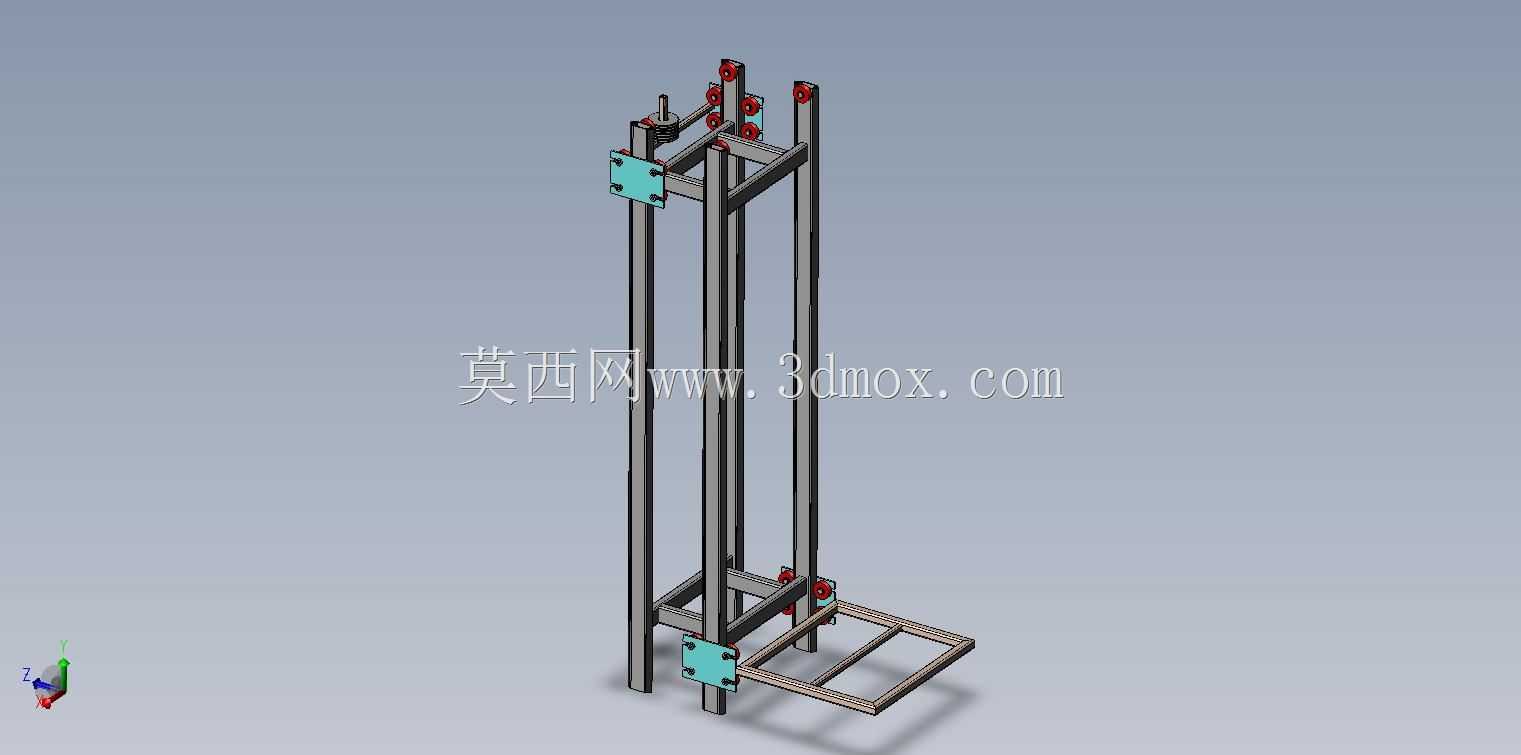

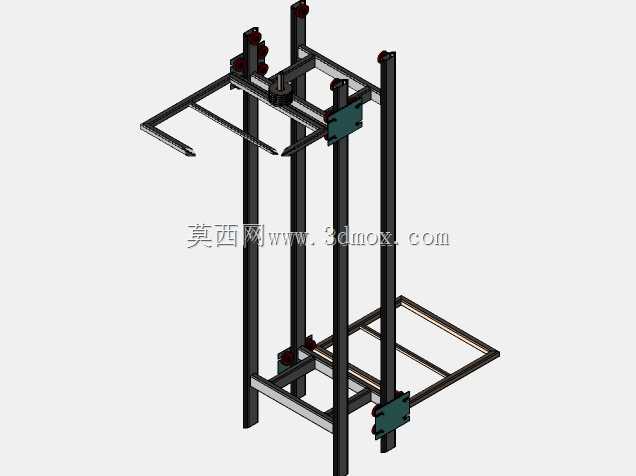

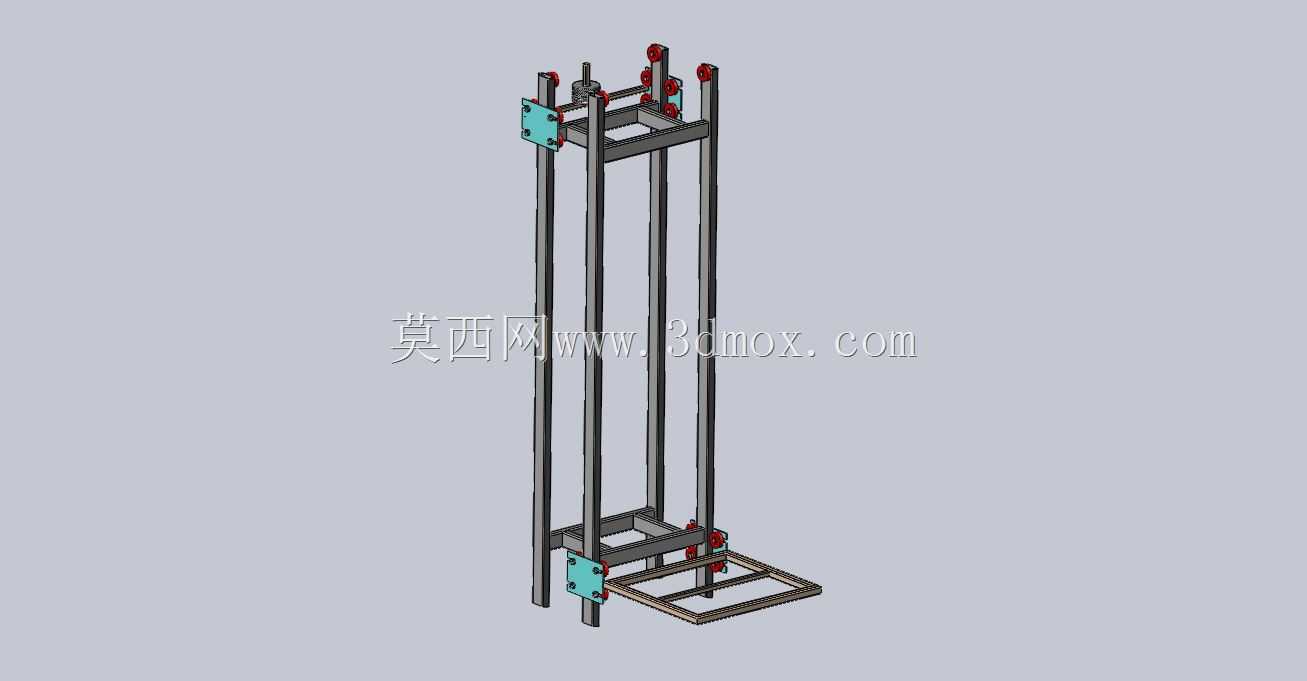

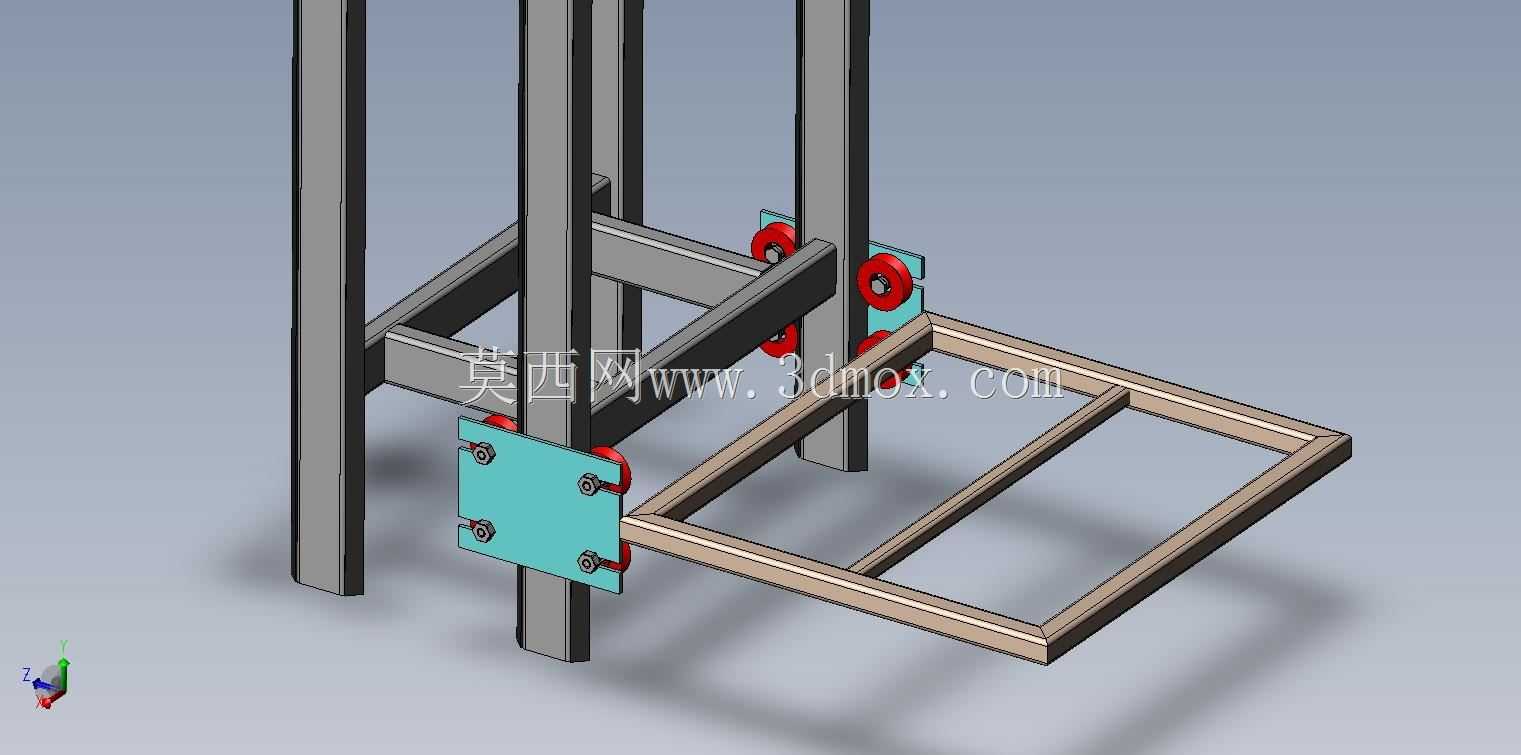

　　从实际安装边界来看，整机沿竖直方向延展，水平方向占用面宽较窄，立柱外侧预留的安装板可直接与厂房地面预埋件、楼层钢梁或设备侧支架进行螺栓固定，无需额外开挖深基坑；底部托盘框架处于最低工位时，可与地面辊筒线、皮带输送线平齐对接，托盘抬升至最高工位后，能够匹配二楼平台、高位货架进料口或者包装线进料端的高度，立柱顶端预留的传动组件安装位，可根据负载需求选配链轮链条、同步带或者丝杠驱动单元，两侧红色限位件分别布置在行程上下极限位置，承担机械硬限位作用，避免运动托架超出导向行程发生脱轨。

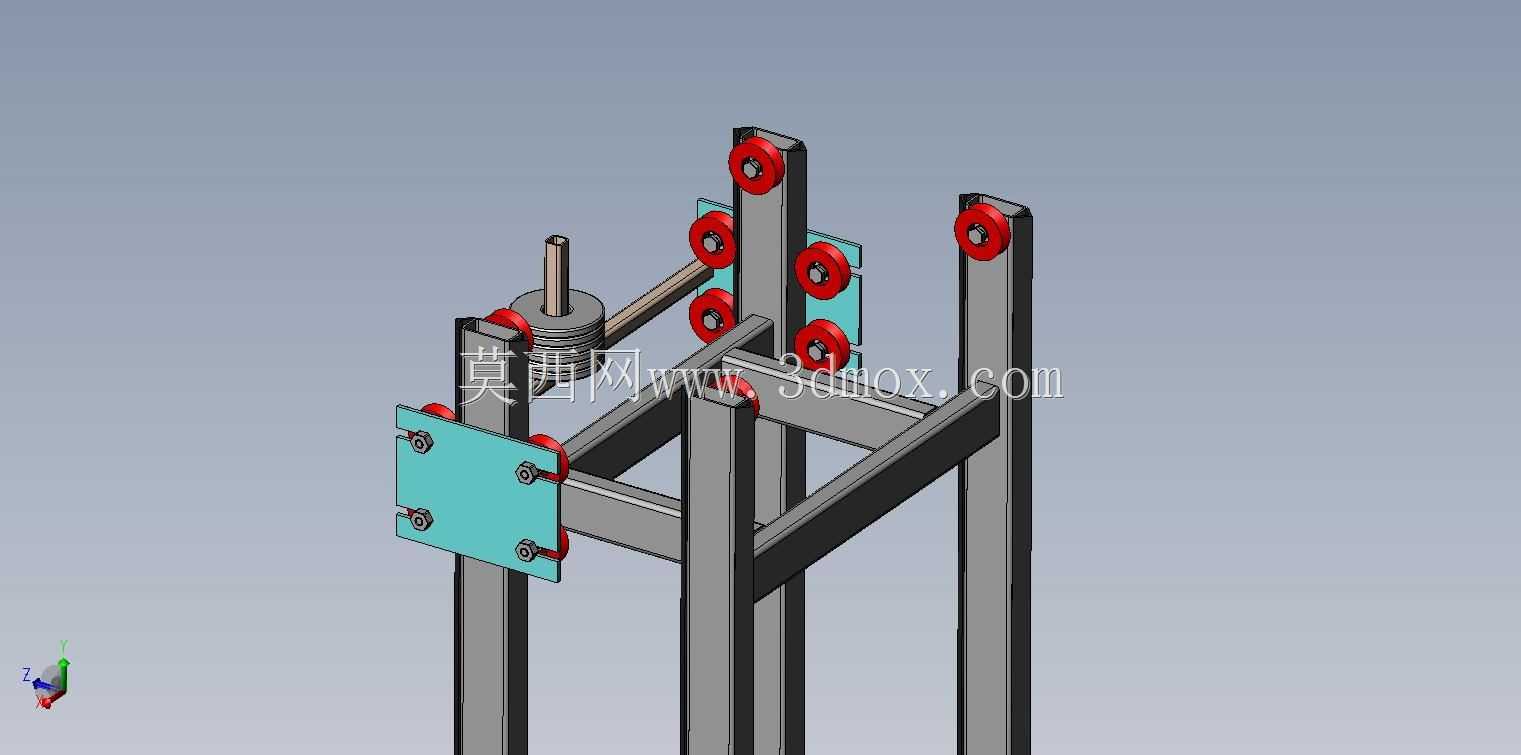

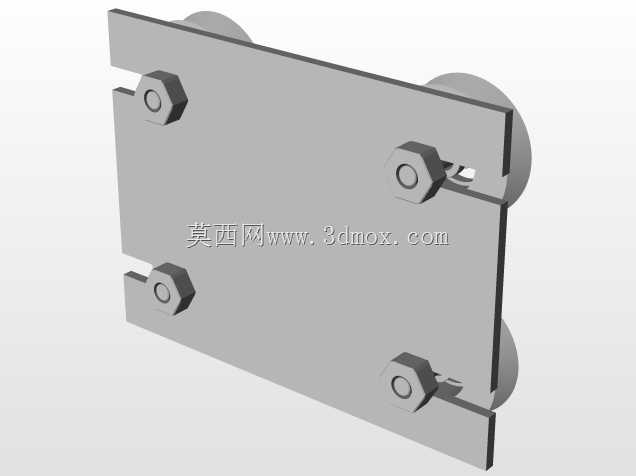

　　结构设计阶段优先考虑了长行程工况下的抗偏载能力，四根纵向导向杆呈矩形四点分布，相比单立柱悬臂结构，侧向抗扭刚度大幅提升，当托盘上物料放置重心出现小幅偏移时，导向杆件可均匀承受侧向弯矩，不会出现托架卡滞、晃动的问题；框架上下两端均设置横向连接梁，将四根导向杆的端部刚性连为整体，装配时可以先在地面完成整体框架拼焊或者螺栓组装，再整体吊装就位，降低高空装配的作业难度。立柱侧面的青蓝色安装支座为标准化接口，既可以固定驱动电机、传动张紧轮，也可以安装行程开关、光电传感器等检测元件，支座上的孔位采用通用间距排布，后续改造时无需在主立柱上重新钻孔施焊，保护主结构的力学完整性。

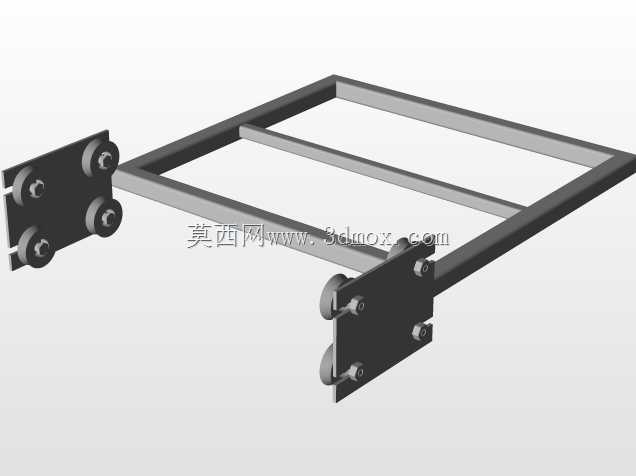

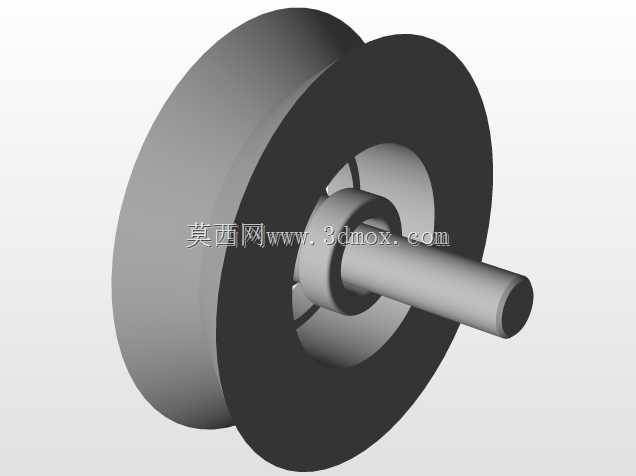

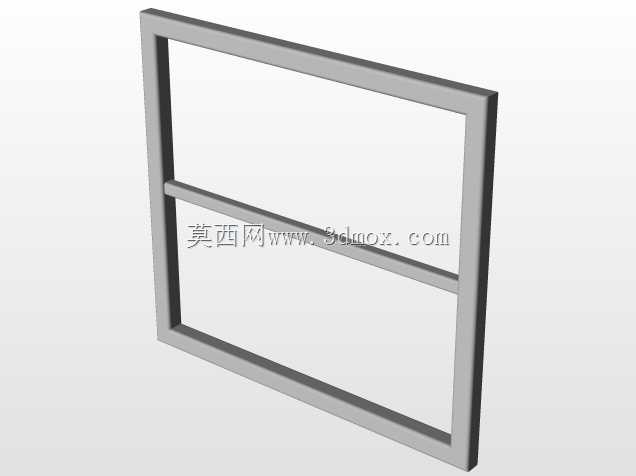

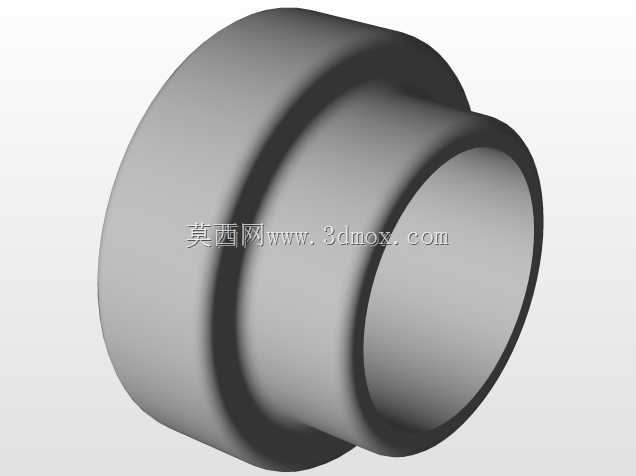

　　底部承载托盘采用矩形钢管拼焊成框型结构，盘面预留了安装辊筒、链条或者防滑垫板的接口，托盘两侧与导向托架刚性连接，运动过程中托盘始终保持水平状态，不会随提升动作发生倾斜；托盘框架的外轮廓尺寸略小于两根内侧导向杆的间距，预留出安全运行间隙，避免输送过程中物料突出部分和立柱发生刮擦。整套结构的导向部件沿立柱全长布置，托架的滑动或者滚轮导向件全程包覆在导向杆上，即使在全行程最高位置，导向配合段仍保留足够的安全长度，不会出现悬臂伸出过长导致的导向失效。

　　在产线规划阶段，这类立式提升结构常布置在车间边角位置，不占用主通道的物流空间，进出料方向可以根据车间布局从正面、侧面任意开口对接，框架外侧可按需加装防护网、安全门或者防尘罩，形成封闭的垂直提升通道，满足安全生产规范；针对不同的提升高度需求，只需要对应调整纵向导向杆件的长度，上下端部的连接横梁、托架、托盘结构都可以通用化沿用，减少非标设计的重复工作量。建模过程中所有杆件的连接位置、安装孔位、限位块布局都按实际装配关系搭建，运动托架和固定框架之间保留了真实的配合间隙，既可以用于方案阶段的空间干涉校验，也可以直接导出工程图用于杆件下料、支座加工和现场组装指导，结构中没有复杂的异形曲面，全部采用标准型材和板件拼接，加工工艺性好，制造成本可控，日常维护时仅需定期检查导向件磨损情况和限位块紧固状态，即可保障长期稳定运行。
