便携式电子编曲键盘乐器结构设计

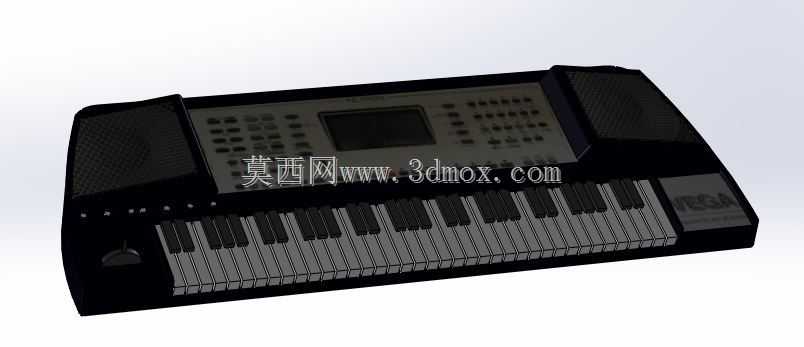

　　这款电子键盘乐器的三维结构围绕日常排练、小型演出、音乐教学与家庭练习场景展开，整体采用一体式便携机身布局，将标准钢琴键位、控制面板、双侧扬声器与功能腔体整合在同一壳体内部，无需额外外接音频设备即可完成基础发声与演奏演示。整机外形为横向长条形落地放置结构，机身底部预留平稳支撑边界，左右两端的扬声器腔体向外略微凸起，既扩大了内部音腔容积，也让整机放置时的受力支点分布在机身四角，减少演奏按压键盘时的机身翘动风险。

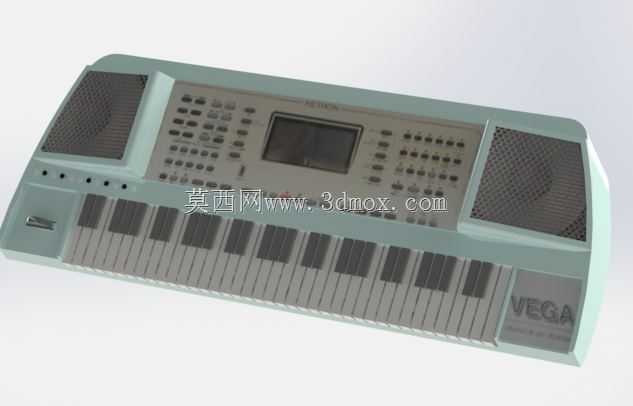

　　从实际使用逻辑来看，键盘区域占据机身正面下半部分，采用黑白键相间的标准排列方式，键长、键距与相邻按键间隙按照常规电子琴演奏习惯布置，手指在跨八度移动时不会出现键位边界干涉。按键下方为连续的键床支撑结构，建模时需要保证每一枚按键的转动支点、下沉行程和回弹空间一致，避免相邻按键在按压过程中发生侧向摩擦。键盘后侧的操作面板略微向上倾斜，演奏者保持坐姿时可以直接看到面板上的按钮、推子与显示屏，不需要俯身操作。面板中部设置矩形显示区域，周围分布音色选择、节奏控制、音量调节和功能设定按键，按键阵列按功能分区排列，左侧偏伴奏与节奏控制，右侧偏音色与效果设置，中间显示屏用于显示当前音色、节拍和参数状态。

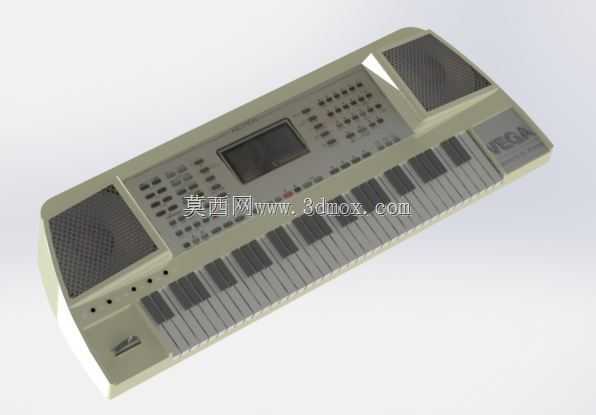

　　机身左右两侧的扬声器区域采用格栅化外观处理，内部对应喇叭安装位与共鸣腔体。结构设计时，扬声器并不是简单贴装在外壳表面，而是与壳体围合出独立空间，减少低音回放时壳体的异常振动。右侧面板附近还预留了功能标识区，可放置品牌或型号字样；机身前侧沿键盘上方布置一排细小指示点，用于状态提示或功能分区识别。前端左下角设置旋钮类控制件，可用于音量、电源或弯音相关操作，位置靠近演奏者左手区域，便于在演奏间隙快速调节。

　　建模过程中，外壳需要拆分为上壳、下壳、键盘模组、面板按键、显示屏盖板、扬声器格栅和端部装饰件等多个部分。上壳承担外观面与操作面板安装基准，下壳承担电池仓、电路板、扬声器固定和底脚支撑。壳体边缘采用圆角过渡，避免搬运时棱角磕碰，也符合塑料注塑件的拔模和壁厚均匀要求。键盘模组与壳体之间应预留装配间隙，既要防止按键摩擦外壳，又要控制缝隙过大造成外观松散。扬声器格栅孔位在三维模型中可按阵列方式表达，用于确认开孔范围与内部喇叭位置的对应关系；若后续进入加工阶段，格栅区域还需兼顾透声率、壳体强度和防尘要求。

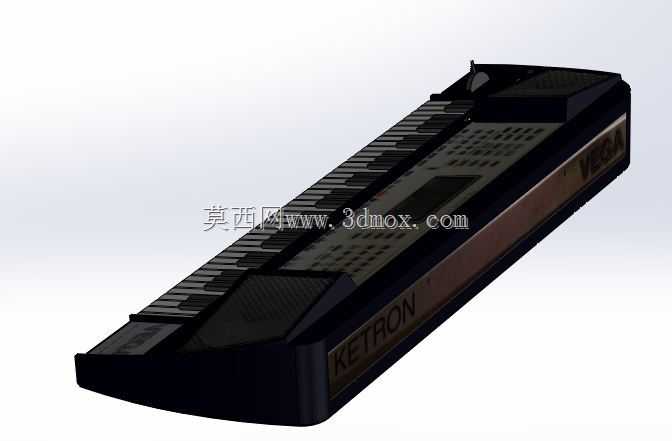

　　安装边界方面，该设备不需要固定到地面或工作台，放置平面只需覆盖机身底部主要支撑区域即可。机身背部通常需要预留电源接口、音频输出、踏板接口和散热空间，因此在场景布置时不能将背面完全贴墙。键盘前方要保留手臂活动距离，左右两端也应留出手部调节旋钮和搬运抓取的空间。由于整机属于便携式电子乐器，结构重量主要集中在键盘框架、扬声器和壳体加强筋位置，底脚设计应提供足够摩擦，避免快速弹奏时产生滑移。

　　从结构工程师视角看，这类产品的重点不在于复杂传动，而在于人机位置、外观分件、按键运动空间和声学腔体之间的协调。显示屏与按钮区域需要与内部电路板安装柱对齐，螺丝柱位置不能侵入按键摆动范围；扬声器腔体与电路板之间要留出走线槽，电源线、音频线和键盘排线应沿壳体内侧固定，避免装配时被按键机构挤压。外观面上的斜面、格栅和端部造型虽然视觉变化明显，但都应服务于演奏视线、声音扩散和整机强度。通过三维模型可以提前检查键盘排列、面板倾角、扬声器位置、壳体分模线和内部元件干涉情况，为后续外观手板、结构验证和小批量生产提供清晰的装配依据。
