近海工程作业Sarost拖轮三维结构

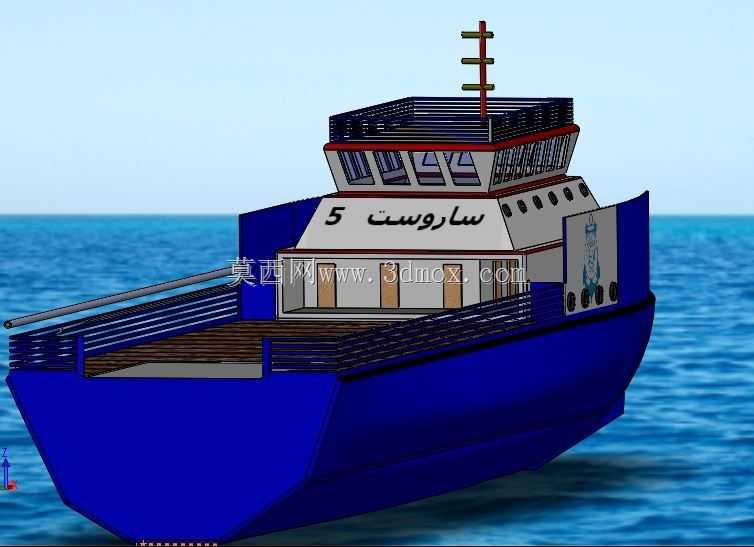

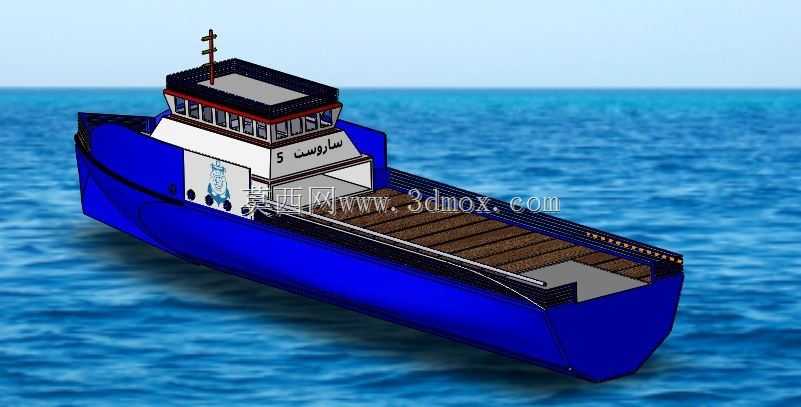

　　该三维结构围绕近海工程辅助作业场景搭建，主体为具备拖带、靠泊辅助、近海平台接驳功能的Sarost型作业拖轮，整体建模完整覆盖主船体、上层驾驶起居建筑、前甲板作业承载平台三大核心区块，可直接用于船舶结构方案校验、作业工况模拟、舾装件排布验证等设计环节。从实际作业用途来看，这类拖轮常服务于近岸港口、海上油气作业区、内河入海口水域，既可以完成中小型货轮、工程驳船的顶推、拖带移位，也可停靠海上作业平台完成人员转运、小型物料补给，前甲板预留的大面积承载平台还可临时搭载小型工程机具、系泊绞车、应急救援设备，适配多类近海辅助作业需求。建模过程中首先完成主船体的型线搭建，船底采用近海作业常用的平底偏深V线型，兼顾浅水区通过性与航行稳性，

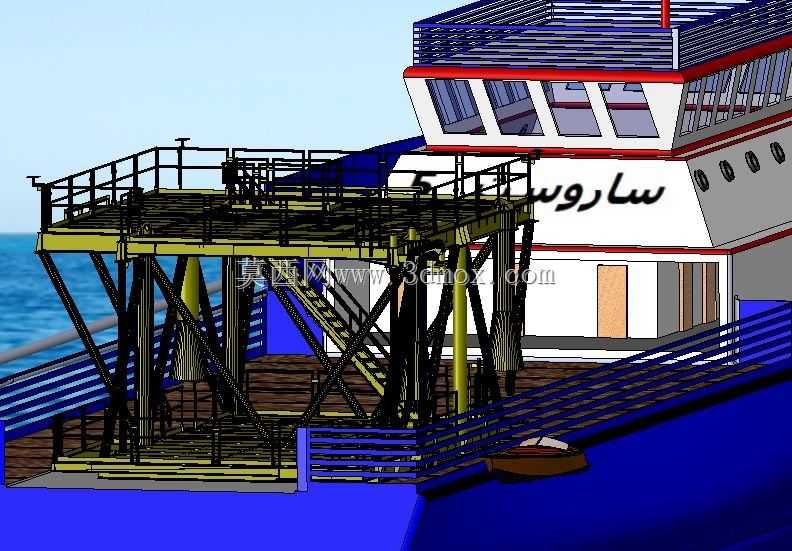

　　主甲板干舷高度按照近海浪高工况预留安全余量，船舷两侧通长设置双层防护栏杆，避免作业人员、甲板物料在风浪工况下发生坠海风险。上层建筑集中布置在船体中后段，底层为设备舱与船员起居空间，开设多扇圆形舷窗满足自然采光，二层为全视野驾驶舱，驾驶舱外立面采用多扇倾斜矩形观察窗，窗框边缘做红色饰边区分，舱室顶部设置架空瞭望平台，平台周边环绕安全护栏，顶部预留导航信号灯、通信天线的安装基座，驾驶舱下方的主甲板侧面开设舱室出入门，连通内部起居与作业区域。前甲板作业区为该船的核心功能区块，建模完整还原了架空式钢结构作业平台：平台主体采用型钢焊接桁架结构，多根竖向支撑柱垂直固定在主甲板基座上，平台台面铺设防滑花纹钢板，台面四周通长设置1.

　　2米高安全防护栏杆，平台侧边搭建斜向钢制步梯，步梯带双侧扶手，连通主甲板与上层作业平台，平台下方预留出绞车安装、缆绳收纳、锚设备布置的充足空间，不会出现作业时设备干涉、人员通行受阻的问题。船体侧舷设置蓝色护舷条带，靠泊时可缓冲船体与码头、被拖船舶、海上平台之间的碰撞冲击力，船艏位置预留系缆桩、拖钩装置的安装点位，拖钩基座做局部结构加强，可承受拖带作业时的大吨位拉力。从安装边界与尺寸适配角度，建模时严格控制上层建筑总高度，保证船舶通过内河桥梁、近海架空管线时的净空要求，前甲板作业平台的悬挑宽度不超出船舷外沿，避免靠泊时平台与相邻设施发生剐蹭，所有舾装件的安装基座均与船体主结构做连接加强，避免长期受风浪振动出现连接松动。

　　结构设计上兼顾了作业承载力与船体自重控制，甲板平台桁架采用不等边角钢拼接，在保证平台每平方米承载能力满足工程物料堆放要求的前提下，尽可能降低上层结构重量，避免船舶重心过高影响航行稳性；驾驶舱的观察窗倾角经过合理设置，既可以减少海面阳光反光对驾驶人员视线的干扰，也能在雨天快速排走舱顶积水，避免积水沿窗缝渗入舱内。模型中还还原了甲板表面的木质防滑铺板区域，该区域主要作为人员临时通行、小型物料堆放的空间，铺板下方预留排水缝隙，海浪打上甲板后可快速通过甲板排水孔排出，不会出现地面积水导致人员滑倒的问题。船体内部分段设置水密舱壁，即使单个舱室出现意外进水，也不会快速蔓延至全船，提升近海作业的安全冗余，所有栏杆、步梯、平台的连接节点均按照船舶舾装规范做圆角处理，去除尖锐棱角，避免作业人员在船体摇晃时磕碰受伤。
