透明方形瓶装饮用水外观结构造型

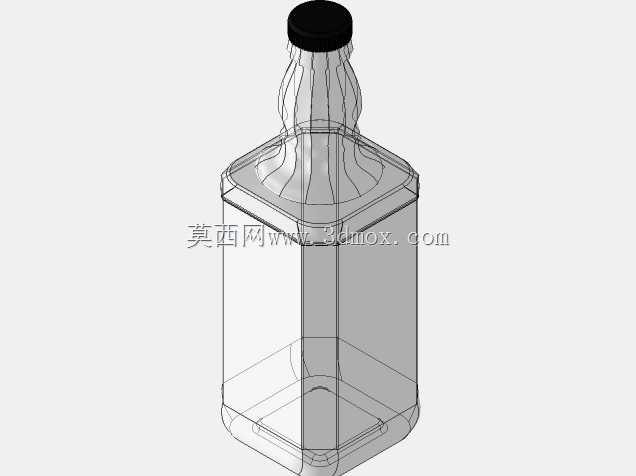

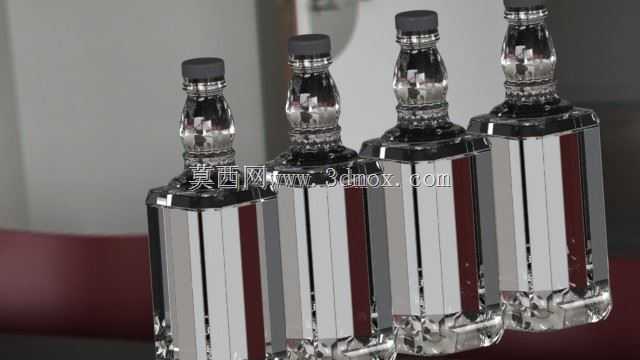

　　这款瓶装饮用水容器的三维造型围绕商超陈列、便携饮用与自动化灌装线适配三个核心场景展开，整体采用透明硬质瓶体搭配黑色密封旋盖的组合形式，瓶身截面做方形切角处理，和常规圆形矿泉水瓶形成明确区分。从终端陈列维度看，方形瓶身的平面侧壁在货架并排码放时，相邻瓶体可完全贴合，不会像圆瓶那样出现线接触错位、侧向滚动的问题，单层层板的陈列容量能提升近两成，平整侧壁也为后续瓶身标签贴附、品牌信息印刷提供了连续无曲率突变的承载面，贴标过程中标签不会因瓶身弧面出现边缘起翘、褶皱偏移。

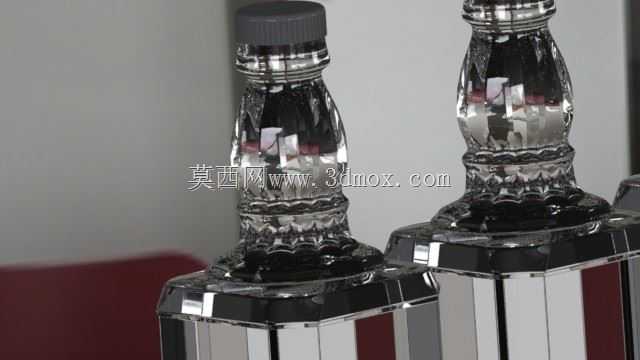

　　结构设计上，瓶体从上到下分为瓶口密封段、瓶颈过渡段、主容腔段、底部承重段四个功能区域。瓶口采用标准外螺纹结构，和黑色旋盖的内螺纹旋合配合，螺纹牙型做圆角钝化处理，既保证旋合过程顺滑无卡滞，又能在额定拧紧扭矩下实现端面密封圈的均匀压缩，避免灌装后运输途中出现渗液、漏气问题。瓶颈段没有采用直上直下的生硬过渡，而是做了多段渐变收窄的曲面造型，既符合人手握持时虎口的贴合弧度，单瓶拿起饮用时手指可自然环握瓶颈，不会出现打滑脱手，又能在高速灌装线上和拨瓶轮、卡瓶位的弧形卡槽精准匹配，设备输送定位时不会出现卡瓶、倒瓶。

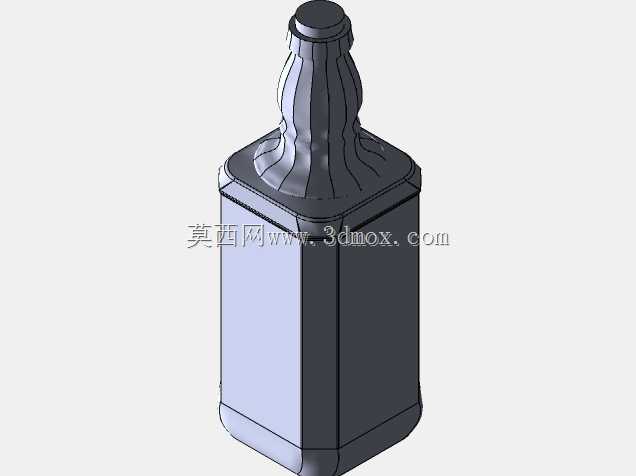

　　主容腔段的方形主体四个竖直棱边全部做了大圆角钝化处理，没有尖锐直角结构：一方面透明材质在直角位置极易出现应力集中，灌装承压、堆叠受压时直角边会率先出现银纹甚至开裂，圆角过渡可让瓶体内压均匀分散到整个侧壁，装满水后侧壁不会出现局部鼓胀变形；另一方面圆角棱边在装箱、搬运过程中即使和纸箱、相邻瓶体发生碰撞，也不会出现锐角磕损、崩边的问题。瓶身侧壁还分布有多道竖直方向的内凹加强筋，这些筋条沿瓶身高度方向贯通，既可以提升薄壁瓶体的轴向承重能力，满瓶状态下多层堆叠时上层载荷可通过加强筋直接传递到底部，不会出现瓶身失稳瘪塌，又能作为视觉上的造型分割线，让透明水体在光线照射下形成规整的折射光影，提升产品外观辨识度。

　　底部承重段做了向内凹陷的花瓣式底足结构，五个支撑凸点均匀分布在底圈，放置在平面上时所有底足同时接触支撑面，不会出现放置晃动、自转的问题；内凹的底腔也给灌装线的托瓶气缸提供了定位容纳空间，托瓶盘上升时可完全嵌入底腔，保证灌装、旋盖工序中瓶体始终保持竖直对中。

　　建模过程中需要重点把控几个边界尺寸的配合关系：首先是瓶口螺纹的通规止规适配，螺纹大径、小径的公差必须和通用瓶盖的行业标准匹配，不能出现自定义螺距导致瓶盖无法适配的问题；其次是瓶身最大外轮廓尺寸，方形截面的对角宽度必须和现有灌装线的星轮卡槽、贴标机夹持宽度、纸箱内格尺寸兼容，不需要对现有产线设备做改造即可直接投产；再者是瓶体壁厚的渐变分配，瓶口、螺纹段、底部支撑位的壁厚要适当加厚，主容腔侧壁在保证承压强度的前提下做薄壁化处理，既控制单瓶原料耗用，吹塑成型时也不会出现局部壁厚不均、透光度不一致的问题。

　　这类瓶型既适配常规饮用水的常温灌装，也可兼容不含气的风味饮品包装，透明材质可直接展示内部水体的洁净度，方形结构在冷链冰柜中陈列时也能最大化利用冷柜内部存储空间，不会像圆瓶那样留下大量无法利用的弧形间隙。
