双工位同轴动力传动电机总成

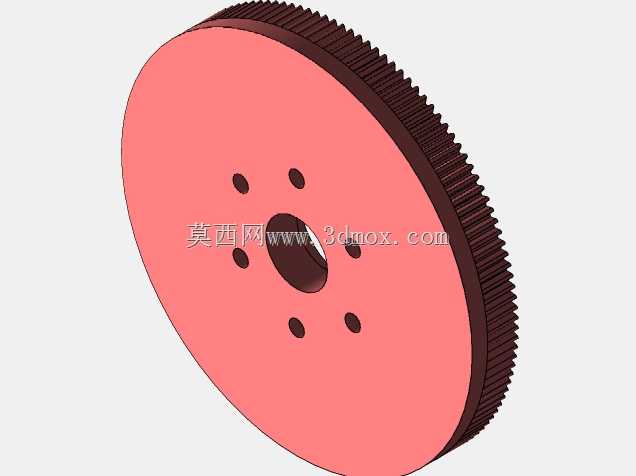

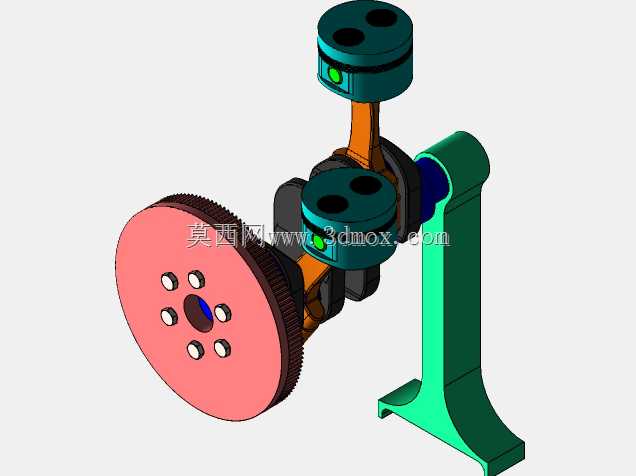

　　这套动力传动总成在小型自动化执行端、教学演示台架以及轻载往复驱动场景中都有比较典型的适配价值，整体结构把动力输出、传动换向、端部执行连接和支撑固定整合在同一装配体里，不需要额外搭建复杂的基座就能完成整套动力链路的布置。从结构排布来看，总成下部设置大直径带轮作为动力输入或者末端输出界面，轮盘端面预留多组周向均布的安装孔，中心孔与轴系配合，既可以通过同步带、平皮带接入外部动力源，也能够直接挂载盘类执行件，适配砂盘、抛光轮、分度转盘这类需要大端面安装的工作部件。带轮外缘加工齿形结构，和带齿传动件啮合时能够降低打滑概率，传递扭矩的过程中传动比保持稳定，在频繁启停的工况下也能维持较好的运动一致性。

　　两个圆柱状动力单元沿竖向支撑臂上下错位布置，单元外壳采用深色调圆柱造型，顶面开设两组沉孔用于内部组件装配与端盖锁紧，侧面预留绿色指示点位，对应内部接线或者运行状态反馈的安装位置。动力单元输出端通过橙色弯折连接臂和中部传动座衔接，连接臂的弯折角度经过空间校核，既避让开带轮旋转时的扫掠区域，也让上下两组动力单元的输出轴线保持平行，在需要双路独立输出或者双单元协同驱动的场合，能够分别带动两组执行机构动作，比如双工位压紧、双点定位锁止，也可以一用一备提升台架运行的冗余度。

　　侧面的绿色L型支撑支架是整个总成的安装基准，支架底部带水平延伸的安装脚板，脚板上开设固定孔位，可以直接锁附在设备台面、型材机架或者实验台面板上；竖直臂向上承托中部传动壳体，轴孔位置和内部转轴同轴，支架壁厚在建模时做了加厚处理，抵消带轮高速旋转产生的径向弯矩，避免支架长期受载出现形变。设计过程中优先把安装基准面选在支架底部脚板，所有轴系的同轴度、带轮端面的跳动公差都以这个基准面作为参照，实际装配时只需要保证脚板和安装台面贴合，就能快速完成整套总成的定位，减少现场校调的工作量。

　　从安装边界来看，大带轮沿水平方向向外伸出，旋转时需要预留出大于轮盘外径的安全空间，周边不能布置干涉的管线或者结构件；上下动力单元沿竖向排布，顶部单元的上端面要预留接线和散热的操作空间，侧面接线端要留出插拔连接器的余量；支架后侧和传动壳体之间没有突出的外露结构，贴墙或者靠近设备侧板安装时也不会产生干涉。传动壳体内部集成转轴与轴承位，把带轮的旋转运动和动力单元的输出运动做衔接，壳体两侧的端盖把内部运动部件完全封闭，既可以阻挡加工过程中的粉尘、碎屑进入啮合区域，也能避免操作人员误触旋转件，满足基础的安全防护要求。

　　在功能扩展上，带轮端面的多组安装孔支持不同孔位的执行件换装，不需要重新加工连接法兰就能快速切换工作头；两个动力单元的安装座采用标准化接口，后续如果需要调整输出功率或者更换不同规格的驱动件，只需要拆卸单元与连接臂的锁紧紧固件即可完成替换，支架和主传动部分可以通用保留。整套结构的受力路径非常清晰：工作载荷从带轮或者动力单元输出端传入，经过中部传动壳体汇总，最终全部传递到侧面L型支架，再由底部脚板分散到安装台面，没有出现受力薄弱的悬臂段，在轻载连续运行的工况下能够长期保持结构稳定性。建模时所有配合面都按照实际装配关系做了约束，轴与孔的配合间隙、紧固件的安装位置、运动件的行程空间都经过干涉检查，拆分后可以直接输出工程图用于零件加工或者台架搭建，对于做小型动力台架设计、传动方案验证的结构工程师来说，能够直接参考其布局逻辑完成同类设备的衍生设计。
