撬装式双管换热加热集成装置结构设计

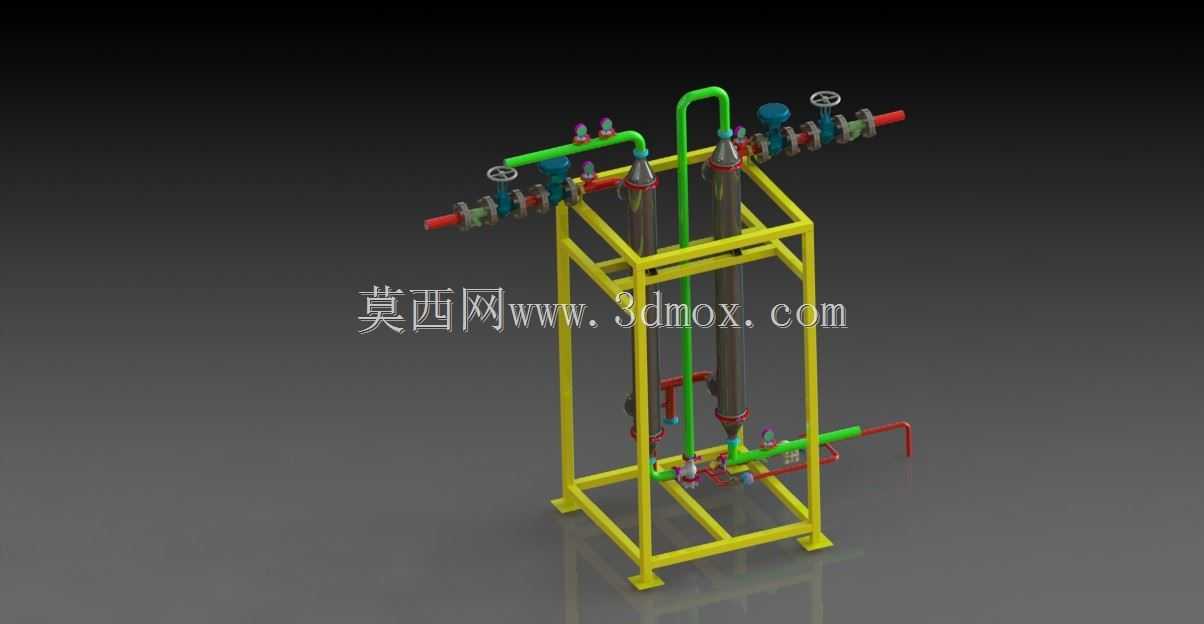

　　在中小型化工、食品加工以及集中供热的分布式站点场景中，经常会遇到场地受限、安装周期短、管线对接要求高的工况，这类场景下传统现场拼装的加热换热装置往往需要耗费大量现场焊接、配管、试压的工时，且安装精度受现场施工人员技术水平影响较大，撬装集成式的加热换热装置就是针对这类痛点开发的标准化设备单元。这套装置采用一体化撬装框架设计，所有功能部件全部集成在统一的方管焊接机架上，机架底部预留了标准的叉车孔位与地脚安装板，既可以通过叉车直接完成整站转运，也能通过膨胀螺栓快速固定在硬化的设备基础上，不需要额外做复杂的混凝土预埋结构，大幅压缩现场安装的施工周期。从功能结构上看，装置核心设置了两组平行的立式换热筒体，筒体上下端通过法兰与工艺管线连接，

　　可根据实际工况选择单路独立运行或者双路并联运行的模式，满足不同流量下的介质加热需求。管线系统的设计充分考虑了现场操作的便利性，所有控制阀门全部布置在机架正面的操作侧，手轮高度统一设置在人体工程学适配的1.1米到1.5米区间，操作人员站在地面即可完成所有阀门的开闭调节，不需要额外搭设操作平台。管线配色遵循工业管道的通用标识规范，绿色管线对应常温介质通路，红色管线对应加热后介质出口，不同功能的管线一目了然，降低现场运维的误操作概率。在设计思路上，这套装置优先考虑了模块化的维护特性，所有管线连接全部采用法兰与活接组合的连接方式，核心换热筒体可以在不拆解整体机架的前提下单独拆卸更换，不需要整体吊装移位，

　　后期运维的拆装效率相比焊接式结构提升60%以上。机架的结构设计做了充分的刚度校核，主承重梁采用40403mm的方管焊接成型，整体框架做了满焊处理后喷涂防腐面漆，能够承受户外轻度腐蚀环境下的长期使用，框架侧面预留了仪表安装的扩展孔位，后期可以根据工艺需求加装温度传感器、压力变送器等检测元件，不需要额外在管线上开孔焊接。安装边界方面，整套装置的占地面积控制在1.2米*0.8米的区间内，整体高度不超过2.2米，能够适配标准的工业厂房门以及集装箱运输的尺寸要求，进出口管线的接口全部设置在机架的同一侧，现场只需要对接对应的进出介质管线、热源管线即可完成投用，不需要额外做复杂的管线绕行。装置底部的支撑脚做了高度可调设计，

　　可以适应基础面±15mm的高度差，保证设备安装后整体处于水平状态，避免筒体内部介质偏流影响换热效率。在流体通路的设计上，管线的转弯处全部采用大半径弯头，减少介质流动的阻力损失，阀组的通径与主管道通径保持一致，避免出现节流导致的压损过大问题，高点位置设置了排气阀，低点位置设置了排污阀，设备初次投用时可以快速排净筒体内的空气，检修时可以完全排空内部残留介质，避免残留介质冻裂管线或者腐蚀筒体。整套结构的三维建模过程中，所有部件都按照实际加工尺寸做了1:1还原，包括法兰的螺栓孔位、阀门的操作手轮空间、机架的焊接间隙都做了精准的干涉检查，确保模型导出的工程图可以直接用于生产加工，不会出现装配干涉的问题。对于需要做分布式加热站点快速部署的项目来说，这种撬装式的集成设计能够大幅减少现场的施工量，所有部件在工厂内完成预组装与试压测试，运抵现场后只需要完成管线对接与电气接线即可投入使用，相比传统现场安装的模式，施工周期可以缩短70%以上，同时工厂预制的装配精度也更有保障，减少了现场焊接带来的防腐层破坏、管线应力集中等长期使用隐患。
