共轴双旋翼遥控直升机结构造型

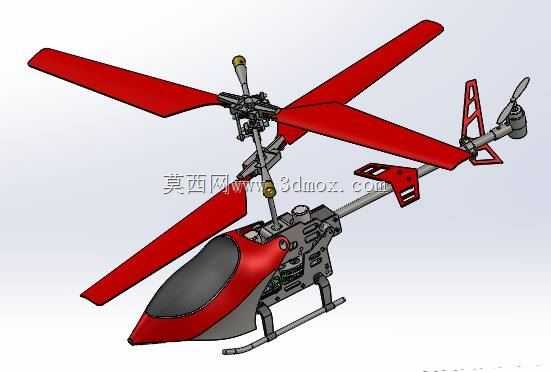

　　该作品呈现的是一套小型共轴双旋翼直升机的完整机械结构，主体由上下两组反向旋转主旋翼、旋翼夹座、倾斜盘、主轴、机身骨架、尾梁、尾桨、尾翼支架和滑橇式起落架组成。与常规单旋翼带尾桨构型相比，共轴双旋翼通过上下旋翼扭矩相互抵消，可缩短尾梁长度并降低对尾桨抗扭功率的依赖；模型中仍保留尾部小螺旋桨，更偏向遥控航模或教学演示中的偏航、推进与姿态补偿设计，适合用于飞行器机构认知、航模结构拆解、旋翼系统运动关系分析以及三维装配练习。

　　从实际使用场景看，这类小型直升机结构常见于室内外遥控航模、旋翼飞行器原理样机、科普展示件和机械创新课程设计。主旋翼承担升力生成与姿态控制，旋翼桨叶采用细长翼面，根部通过夹座与桨毂连接，能够围绕桨距轴形成安装角变化；上下旋翼同轴布置并反向旋转，可在相同旋翼直径下提升升力储备，同时抵消反扭矩。倾斜盘位于主轴下部，通过随动环、非随动环和连杆把舵机输入转化为周期变距与总距变化，进而实现升降、前后、左右等飞行动作。建模时需要重点保证主轴、旋翼夹、桨毂销轴和变距连杆之间的同轴度、铰接间隙和运动行程，否则在运动仿真中容易出现连杆干涉或桨距角无法连续变化的问题。

　　机身前段采用流线型整流罩，红色外壳覆盖机头与上部区域，内部保留灰色机架、舵机安装位、电池或接收机容纳空间以及传动支撑结构。机头罩并非单纯外观件，它在实际飞行器中还承担降低迎风阻力、保护内部电子件和引导维护拆装的作用。外壳与骨架之间应预留紧固件位置、检修开口和设备布线通道；若用于真实样机，还需考虑重心位置，电池、舵机和接收机通常围绕主轴附近布置，以减小俯仰和横滚方向的惯量偏差。

　　尾梁从主机身后方向上延伸，末端设置尾桨、侧向支座和桁架式垂直安定面。尾桨通过独立电机或传动轴驱动，可提供偏航力矩；尾部支架采用镂空三角结构，在减轻重量的同时提高抗弯刚度。尾梁属于细长悬臂件，设计中不能只关注外形，还要校核根部连接刚度、尾桨推力线高度以及尾翼振动响应。若尾梁刚性不足，飞行中容易出现尾部摆振；若尾桨轴线与主旋翼间距不合理，则偏航控制效率会下降。

　　起落架采用两根横向滑橇配合竖向支撑腿的形式，结构简单、重量轻，着陆时接触面积大，适合轻型直升机在平整地面起降。支撑腿与机身下框架连接，滑橇前后端可做轻微上翘，以减少着陆时勾挂地面的风险。设计时需要控制起落架高度，既要给机身底部设备留出离地间隙，也要避免整机重心过高导致地面侧翻。滑橇间距、支撑腿开度和橡胶缓冲件位置都会影响落地稳定性。

　　三维结构处理上，旋翼桨叶适合采用曲面翼型放样，保证前缘圆润、后缘渐薄；桨毂、夹座和销轴属于典型回转与装配组合件，应明确铰接轴方向；倾斜盘连杆较多，需要用运动副检查总距和周期变距时的极限位置。机身罩可通过曲面拉伸、剪裁和加厚完成，内部机架则以钣金、型材或轻量化框架思路搭建。整机装配边界主要由旋翼旋转直径、尾梁长度、起落架宽度和机高决定，布置旋翼时要预留旋转包络，避免桨尖与尾梁、机身或调试工具发生干涉。

　　该模型的价值在于把直升机中最核心的旋翼、变距、传动、尾推和着陆机构集中表达出来，既可以作为航模外观方案，也可以用于旋翼飞行器原理讲解、装配干涉检查、运动机构演示和轻量化结构设计参考。
