长距水平皮带输送线结构设计

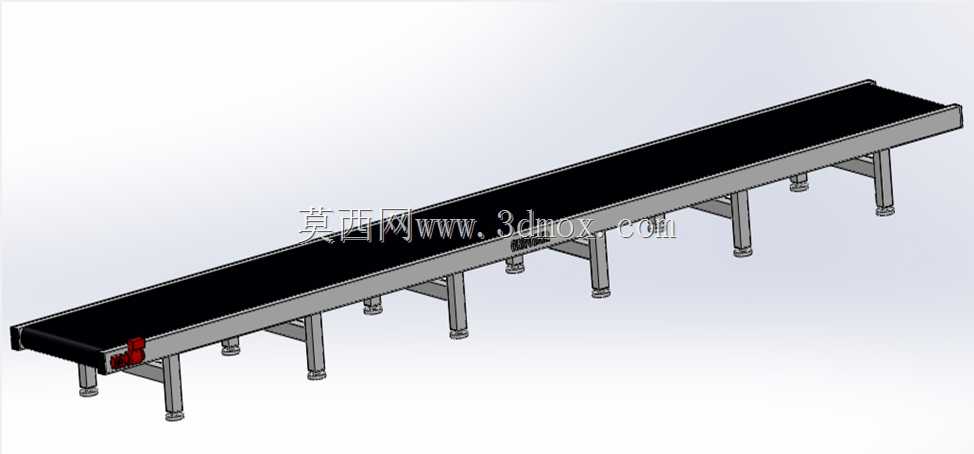

　　这套长距水平皮带输送线的三维结构，围绕车间连续物料转运这一最普遍的工况展开，整机采用平直布置的黑色环形皮带作为承载与牵引构件，皮带两侧由连续折弯成型的金属侧板约束跑偏，下方沿长度方向均布多组独立支腿，支腿底部带可调脚杯，用于在不平整地面上找平并补偿安装高度误差。从实际产线布局来看，这类输送线常布置在装配工位之间、包装段与码垛段之间，或者作为分拣线的主干输送通道，承担箱装件、袋装件、轻型加工件以及零散工装托盘的水平转移任务；皮带工作面宽度与整机长度的比例经过协调，既保证单件较大物料能够稳定居中放置，也允许多件小物料并排连续通过，输送过程中物料与皮带之间靠摩擦力随动，无需额外夹持，对工件表面较为友好。

　　结构设计上，驱动端布置在输送线一端，滚筒内置或外接动力，通过摩擦带动环形皮带运转，张紧端在对侧设置可调张紧机构，用来补偿皮带长期运行后的伸长量并调整皮带张力；中间段沿输送方向间隔布置托辊或托板，承托皮带重载段，避免长跨距下皮带下垂造成物料颠簸。侧板采用通长折弯件，既作为皮带的侧向导向，又为支腿、护边、传感器支架等附件提供安装基准，整体刚性靠侧板与支腿之间的螺栓连接形成框架来保证。支腿沿长度方向分多组排布，间距结合满载工况下的挠度控制确定，靠近两端驱动与张紧位置的支腿受力更大，建模时相应强化了连接部位。

　　从安装边界角度看，整机呈细长矩形布局，长度方向占用产线空间较大，宽度方向则只需留出皮带宽度、两侧侧板及少量检修间隙；高度方向由支腿和脚杯调节范围决定，可与前后工位设备的工作面高度对齐，实现物料平稳过渡。设备两侧需要预留皮带更换、滚筒维护和张紧调整的操作空间，驱动端还应考虑动力部件的接线与散热位置。三维建模中，环形皮带、滚筒、侧板、支腿、脚杯及端部连接件均按装配关系完整表达，能够直观检查皮带包角、支腿干涉、侧板与皮带间隙以及地脚调节行程。

　　在功能特性方面，该输送线结构简单、输送能力稳定、运行噪音较低，适合连续或间歇节拍生产；通过调整驱动速度，可以匹配不同工位的节拍需求。若用于电子、轻工或包装行业，可在侧板上加装光电开关、挡停机构或导向护栏；若用于较重工件，则可加密托辊、增强支腿截面并校核滚筒承载。设计思路上没有采用复杂的专用机构，而是把可靠性和可维护性放在首位：易损的皮带便于更换，张紧位置外露可调，地脚支撑适应现场地面误差，标准件与型材折弯件的组合也降低了加工与装配难度。对结构设计人员而言，该模型可直接作为水平输送设备的基础方案，用于产线规划时的空间占位校核、支腿布局评审、驱动端布置以及与上下游设备的接口高度确认。
