斯特林发动机教学演示装置结构设计

　　这套外燃式热力循环演示装置，核心用途是把封闭工质在冷热温差下的膨胀、压缩过程转化为连续旋转运动，常见于高校工程热物理课堂、科技馆动力原理展区以及机械原理课程的机构运动验证环节。整机采用圆形底盘承载全部运动部件，底盘边缘做翻边加强处理，既可以直接放置在实验台面上，也能通过底盘预留的沉孔完成螺栓固定，安装时需保证底盘上平面与飞轮回转轴线平行，避免连杆运动过程中出现侧向别劲。

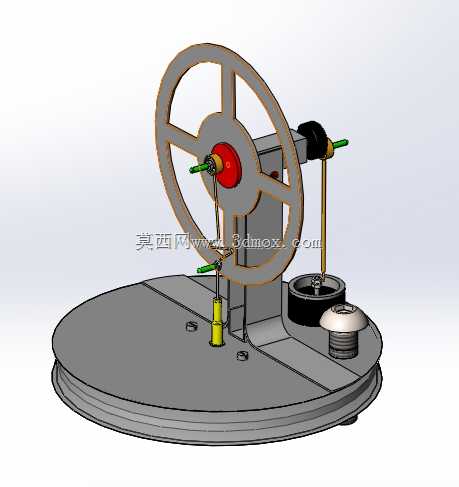

　　从结构布局来看，大直径飞轮通过立式支架固定在底盘中后部，飞轮轮缘采用多辐条镂空形式，在保证转动惯量的同时降低整机自重，飞轮中心轴段两端伸出支架，一侧设置红色轴端限位件，另一侧通过曲柄销连接传动连杆。冷热置换回路布置在飞轮前方：左侧黄色立柱为置换活塞杆导向座，杆端绿色手柄可在停机状态下手动盘车，判断活塞全行程是否存在卡滞；右侧黑色圆筒为热端加热腔，腔口配套银色金属散热端盖，冷端换热结构紧邻加热腔布置，形成稳定的轴向温差。动力活塞与置换活塞的直线运动，分别通过细连杆传递到飞轮轴上的两个相位错开的曲柄，曲柄夹角按照斯特林循环的热力相位要求设定，保证工质膨胀做功行程与飞轮储能行程精准配合。

　　设计过程中首先要确定的是飞轮转动惯量，需要匹配活塞往复运动的阻力波动，让曲轴能够顺利越过上下止点，避免运转时出现转速忽快忽慢甚至中途停转的问题。连杆两端的铰接位置全部采用小间隙配合，铰接轴的轴线必须与飞轮主轴平行，否则长期运转会出现连杆单侧磨损、密封件偏磨漏气的故障。热端腔体与底盘之间预留了隔热安装空间，实际装配时可在接触面添加隔热垫片，减少热量向底盘和冷端传递，维持冷热端的工作温差。冷端的散热鳍片结构朝向外侧开放，自然对流即可满足演示工况的散热需求，不需要额外加装冷却管路。

　　整机的运动包络需要重点校核：飞轮回转范围内不能与立式支架、连杆发生干涉，置换活塞上下运动的极限位置要和腔体内部的止动结构留足安全余量，连杆摆动的最大角度不能超出铰接副的允许摆角范围。底盘的圆形轮廓让整机在台面上摆放时没有突出尖角，搬运过程中不易磕碰其他实验器材，底部的支撑脚高度统一，保证放置后整机水平。这套装置不需要外接电源，仅需在热端施加低品位热源即可驱动运转，能够直观展示外燃机的工作特性，也可以作为小型温差发电实验的原动机，配套传动机构输出低速扭矩，用于带动小型负载完成动力输出验证。建模时所有运动部件的装配关系完全按照实际装配逻辑搭建，可直接用于运动仿真，验证曲柄连杆的运动轨迹、活塞行程以及各部件的干涉情况，为后续实物加工、教学实验改装提供完整的结构参考。
