长距双端轮式牵引输送导轨结构

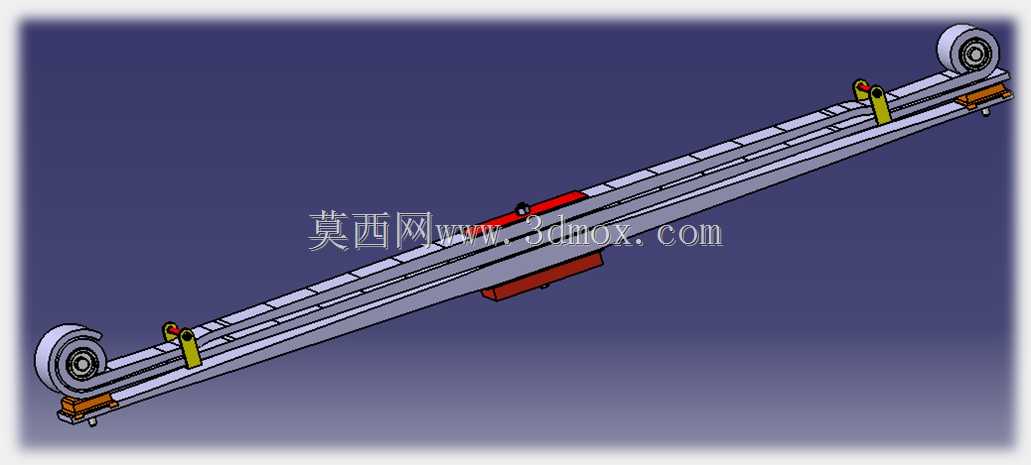

　　这套长条形牵引输送导轨结构，在车间物料转运、窄长工位间工件移送的场景里十分常见，整体采用双平行长梁作为主体承载框架，两端配置导向滚轮组件，梁体上集成可沿轨道滑移的牵引夹持座，配套设置限位挡块与驱动衔接座，能够完成长距离直线方向的物料拖拽、工位间输送动作。从实际落地的使用逻辑来看，这类结构常布置在装配线侧边、狭长仓储通道或者专用工装移送工位，替代人工搬运长尺寸工件，既可以作为独立的短距输送单元，也能拼接接入整厂自动化输送线，承担直线段的工件导向与牵引任务。两端的滚轮组件一方面承担导轨自身张紧、绕向支撑的作用，当配套牵引索或者同步带布设时，滚轮作为回转支点让牵引构件形成闭环运转，另一方面滚轮的安装座预留了调节腰孔，

　　现场安装时可以微调两轮中心距，补偿牵引构件长期运行产生的伸长量，避免滑移牵引座出现卡顿、跳齿的问题。梁体主体采用轻量化的型材拼接思路，两根平行长梁之间通过等距布置的横向连接肋固定，既保证整体长跨度下的抗弯刚度，又不会让整体自重过大，梁的侧面预留了通长的安装槽位，滑移座的导向轮直接嵌入槽内，运行过程中不会出现侧向偏移，槽道的截面尺寸经过匹配设计，导向轮和槽壁之间保留合理的运行间隙，既不会因为间隙过大产生晃动，也不会因为间隙过小在热胀冷缩时出现卡滞。梁体上分布的红色限位块分别布置在行程的两个极限位置，作为滑移座的硬限位，避免牵引座超行程脱出轨道，黄色的夹持摆杆组件安装在滑移座上，作业时摆杆下压勾住待移送工件的拖挂点，

　　牵引座沿梁体移动时就能带动工件同步行进，到达目标工位后摆杆抬起即可脱开工件，完成一次移送循环。从安装边界的维度考量，整套结构的总长根据移送行程确定，两端滚轮座的外伸尺寸需要在布局时预留出维护空间，梁体底部的多个支撑脚可以和车间地面的预埋固定板或者设备机架的顶面连接，支撑点的间距经过排布，避免长梁在满载牵引时出现下挠变形，建模过程中所有配合面的公差都按照输送设备的常规装配要求设定，滚轮的回转中心和梁体长度方向的垂直度、两根平行梁的间距公差都做了约束，保证后续出工程图时可以直接指导零件加工与现场装配。滑移座上除了夹持摆杆，还集成了和牵引构件连接的锁紧部位，牵引带或者牵引索穿过该部位后通过压块固定，牵引力直接传递到滑移座，

　　不会出现相对滑动，梁体端部的衔接块用来和上下游设备的机架对接，对接面的孔位按照通用输送设备的接口尺寸设计，不需要额外做转接法兰就能完成拼装。这类结构没有复杂的冗余机构，所有零部件都围绕直线牵引输送的核心功能设计，维护时只需要定期检查滚轮转动灵活性、牵引构件张紧度以及摆杆铰接点的磨损情况，就能长期保持稳定运行，针对不同的移送负载，只需要调整梁体型材的壁厚、滚轮的直径以及夹持摆杆的厚度，就可以衍生出不同载荷等级的系列化产品，适配从轻型小件到重型长工件的不同移送需求。
