移动式聚氨酯发泡灌注喷涂作业设备

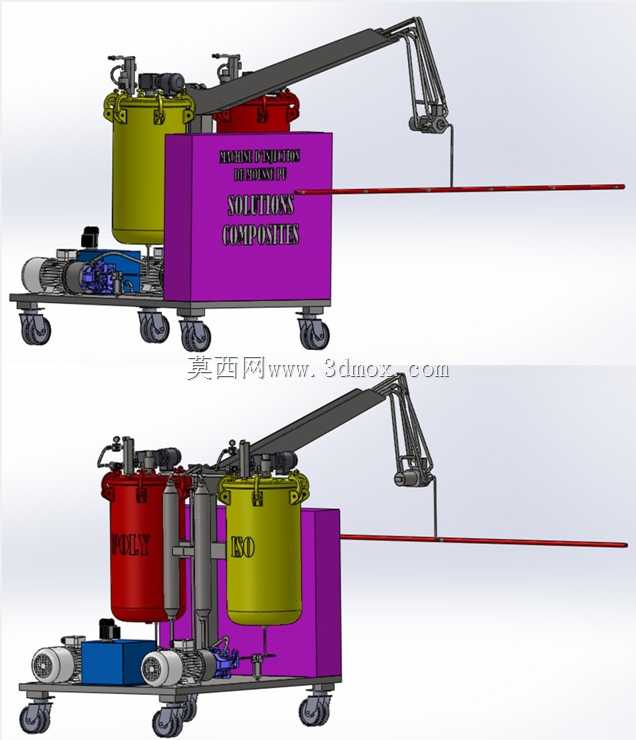

　　这套移动发泡作业装备的结构搭建，首先围绕车间转序与现场施工的频繁移位需求展开，底部四组重载万向脚轮直接承载整机全部重量，轮架采用加厚冲压件配深沟球轴承，转向时无卡滞，其中两组带刹车踏板，设备就位后踩下即可锁止轮体，避免注料过程中机身偏移导致出料嘴对位偏差。整机主体分为储料单元、动力泵送单元、混合注料臂、电控柜体四个功能区块，布局时将两台大容量承压储料罐分置柜体上方两侧，单罐为立式承压结构，罐体采用圆弧封头降低应力集中，罐顶配置加料口、安全阀接口与搅拌驱动组件，双罐分别存储异氰酸酯与组合聚醚两类发泡原料，罐身不同配色也方便现场操作人员快速区分料种，避免加错原料引发整批物料报废。

　　动力泵送段布置在柜体下部靠前位置，两台独立计量泵分别对应两路原料输送，泵体入口通过硬管加活接与储料罐底部出料口连通，出口沿机身立柱向上铺设至臂架根部的混合头位置，管路全程做等长设计，保证两路原料从泵体输出到混合腔的沿程阻力差值控制在极小范围，计量精度不会因管路长度差出现配比漂移。泵组驱动电机与泵体之间采用联轴器直连，传动效率损失小，日常维护时拆开联轴器护罩即可完成对中校准，不需要拆解周边管路。

　　臂架部分采用多节铰接式钢结构，臂段之间用回转销轴连接，每处铰接点都预留润滑脂注油嘴，长期俯仰转动后可定期补脂减少磨损。臂架末端安装混合注料头，注料头下方延伸出长导向杆，作业时操作人员可推动臂架在水平、俯仰方向调整出料位置，覆盖半径远超机身本身占地，针对大型保温管道现场浇注、冷库板材夹层填充、聚氨酯制品小批量注模这类场景，不需要反复挪动整机，仅调整臂架姿态就能完成大面积区域的注料作业。臂架的铰接阻尼经过匹配，悬停在任意作业高度时不会自行下坠，也不会因为阻尼过大导致操作人员推拉费力。

　　柜体作为整机的承载基座，采用型钢焊接框架外覆护板的结构，框架内部预留了液压站、控制阀组、电气接线端子的安装空间，柜体侧面开设检修门，日常排查阀组压力、更换滤芯时不需要拆解顶部护板。整机的安装边界在布局阶段就做了明确约束：机身本体的长宽尺寸控制在常规车间通道通行范围内，带脚轮的整机总高低于普通厂房车间的门洞高度，转运时不需要拆解臂架即可直接通过；臂架完全展开后的水平延伸长度在设计时做了干涉校验，臂架俯仰至最低位时不会触碰地面，回转范围内没有外露的管线剐蹭风险。

　　实际应用场景中，这类设备既可以在聚氨酯制品车间内完成模具注料，生产坐垫、保温块、仿木发泡件，也可以推至施工现场完成外墙保温层喷涂、管道接口发泡填充，双组分原料在混合头内高速碰撞混合后喷出，接触空气后快速发泡固化。设计时将所有高压管路都布置在护板内侧或臂架走线槽内，避免现场作业时管件被外物碰撞破损，储料罐的液位观察位朝向操作人员站立侧，站在操作位就能直接看到剩余料量，提前安排补料，避免注料中途缺料导致工件出现发泡断层。整机的配重经过重心核算，双罐满载原料时，臂架完全外伸的工况下整机重心依然落在四个脚轮围成的支撑面内部，不会出现倾翻风险。
