4545铝型材角槽连接锁紧支座

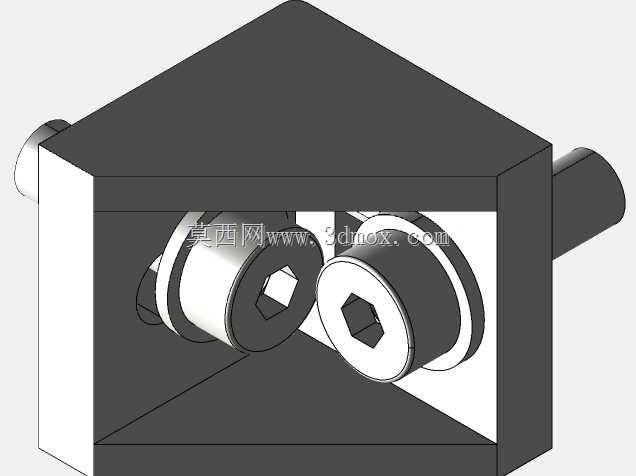

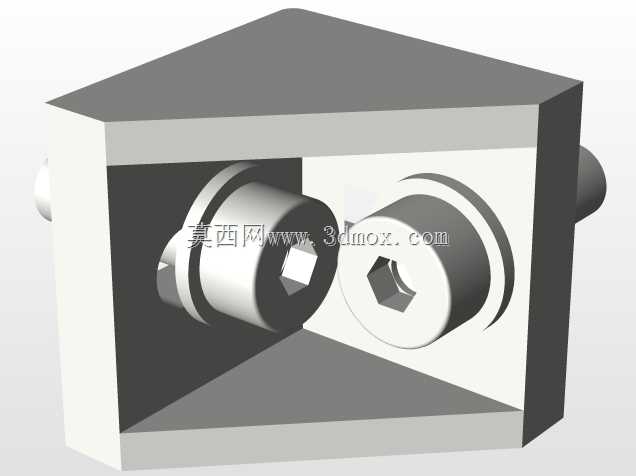

　　在铝型材框架搭建、3D打印机机架组装、小型数控设备工装布设以及自动化流水线辅件安装场景里，型材直角交接位置的锁紧固定一直是结构设计里很容易被忽略却直接影响整机刚性的环节。这款适配45系列工业铝型材的角部连接锁紧座，就是针对槽宽8mm、截面45×45mm标准欧标铝型材的直角拼接需求开发的嵌入式连接构件，整套结构由L型折弯支座、两颗内六角锁紧螺栓、配套T型螺母以及底部伸出的外螺纹调节柱组成，所有配合面都按照型材槽口的实际公差做了适配，不需要在铝型材表面额外打孔攻丝，就能完成两根垂直排布型材的高强度锁固。

　　从实际装机的使用逻辑来看，常规的角槽连接件要么是外置角码，凸出于型材表面，后续安装面板、导轨、拖链的时候会出现干涉，要么是隐藏式弹性扣件，预紧力不足，设备运行产生振动之后很容易出现拼接位松旷，框架长期受力之后直角位置出现偏移。这款锁紧支座采用沉槽嵌入的设计思路，L型支座的两个垂直立面分别卡入两根正交铝型材的端面槽腔内部，支座外侧的斜面做了45度加厚补强，相比薄片状的普通角码，抗扭截面模量提升明显，当设备运行中产生横向交变载荷，比如3D打印机打印头高速往复移动、小型数控雕刻机主轴切削受力、工装夹具反复夹紧松脱的时候，角部位置不会因为刚性不足出现微形变，整机的装配精度可以长期保持稳定。

　　结构细节上，支座内部预留了两个同轴度经过校准的螺栓过孔，两颗内六角圆柱头螺栓装入之后，螺栓端部可以直接抵紧型材槽内预置的T型螺母，拧紧过程中不需要额外扶持螺母，从型材外侧或者支座预留的操作位伸入内六角扳手就可以完成锁紧作业，现场装配的效率比传统的钻孔攻丝连接方式提升很多。支座底部伸出的外螺纹柱并不是多余结构，在实际搭建设备的时候，这个螺纹柱可以作为设备调平支脚的连接位、传感器安装支架的转接位，或者是拖链、管线固定座的挂载点，不需要在型材上额外加装外挂螺母，就可以拓展出额外的安装接口。

　　安装边界方面，整个锁紧座的外轮廓完全收纳在45×45铝型材的槽口包围范围内，装配完成之后支座表面和型材外表面基本齐平，不会向外凸出占用额外空间，两根正交型材对接之后，角部的拼接缝隙可以控制在0.1mm以内，相邻型材的垂直度公差可以保证在0.05mm/100mm以内，完全满足桌面级数控设备、检测工装、实验机架对安装基准精度的要求。选材上支座整体采用高强度铝合金一体加工成型，表面做了喷砂氧化处理，和铝型材的材质电化学电位一致，长期在车间温湿度变化的环境下使用不会出现接触腐蚀，锁紧螺栓采用标准8.8级碳钢内六角螺钉，螺纹配合间隙经过优化，拧紧之后的防松性能可以满足设备长期振动工况的使用需求。

　　在不同的应用场景里，这个构件的适配性也很强：搭建CoreXY结构3D打印机的时候，底座和立柱的四个直角交接位用这款锁紧座固定，可以大幅降低机架高速运动时的共振幅度，提升打印件的表面质量；组装小型数控激光雕刻机的时候，龙门横梁和两侧立板的连接位使用该构件，可以保证横梁两端的等高一致性，避免切割轨迹出现倾斜；制作车间工位的物料货架、设备防护围栏的时候，用这款隐藏式连接座，外表面没有突出的螺栓和角码，清理卫生或者安装防护板的时候不会出现刮碰，整体外观也更加整洁。设计过程中也充分考虑了装配容错性，支座的卡入边做了小角度导入倒角，现场安装的时候不需要反复对位，轻轻敲击就可以滑入型材槽腔内部，后期如果需要拆解调整机架结构，只需要松开两颗内六角螺栓就可以把支座完整取出，不会对铝型材的槽口造成损伤，型材可以反复重复利用，大幅降低框架改造的物料成本。
