EV80系列工业减速传动装置结构设计

　　在常规工业传动链的布局里，原动机输出端的高转速低扭矩特性，往往和执行端需要的低转速大扭矩需求存在明显 mismatch，EV80 这类减速装置正是卡在动力源和工作机构之间的核心中间环节。从现场排布的实际情况来看，这类规格的减速单元常见于中小型输送线的驱动端、包装工位的间歇进给机构、轻工生产线的辊筒传动，以及小型自动化专机的动力输出分支。它不需要承担重型矿山设备那种极端冲击载荷，却要在连续三班制的运行节奏里保持传动比稳定，把伺服电机或者普通异步电机的数千转输出，稳定降到执行机构所需的几十转甚至几转区间，同时放大输出扭矩，让整套驱动系统不用选配功率过大的电机，兼顾能耗和安装空间。

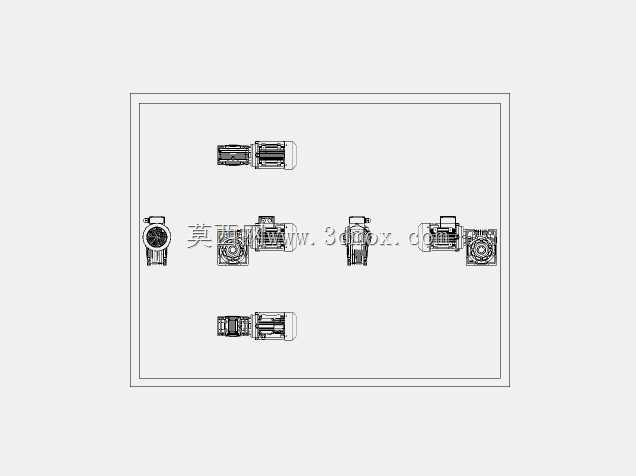

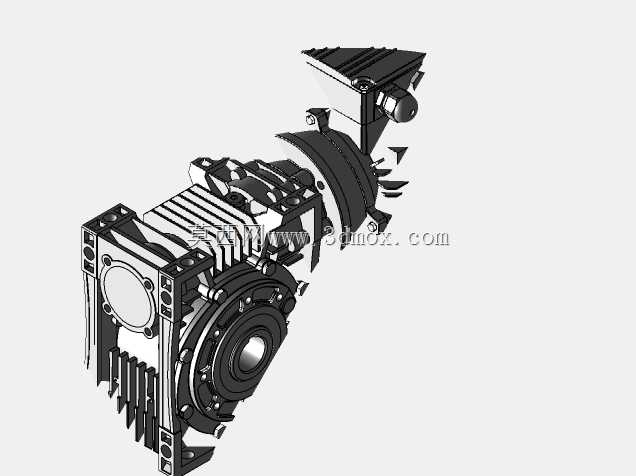

　　从结构拆解的视角看，这套装置的三维数模完整呈现了箱体、输入轴系、齿轮啮合副、输出连接端、安装法兰以及附属接线和防护细节。箱体作为所有传动零件的承载基体，轮廓并非随意的方块造型，而是顺着内部齿轮的排布轨迹做了局部加厚和避让：轴承座对应的位置凸起形成刚性加强环，避免轴系受载时箱壁出现挠曲变形；箱体侧壁预留的检修口和油位观察结构，也在数模里做了对应表达，方便后期运维时检查齿轮啮合状态、更换润滑介质。输入侧的连接结构兼容常见的电机直联方案，法兰对接面的止口尺寸、螺栓孔分布都按照通用安装规范做了匹配，设计人员在选型对接时，不需要额外定制转接板，就能把标准电机直接贴合固定，既保证同轴度，也省去了联轴器对中调校的大量工时。

　　齿轮传动副的布置思路，是在有限的箱体内腔里实现目标减速比，同时控制整体外形尺寸不超出设备安装的边界。数模里呈现的多轴平行排布方式，让每一级齿轮的分度圆尺寸逐级放大，转速逐级降低，扭矩逐级传递放大；齿轮的齿宽、中心距参数都经过载荷校核，在额定输出工况下，齿面接触强度和齿根弯曲强度都留有合理安全裕度，既不会因为冗余设计导致箱体笨重浪费材料，也不会因为强度不足在过载时出现断齿、点蚀故障。轴系部分的支撑位置经过反复优化，两个支撑轴承的跨距设置合理，把齿轮啮合产生的径向力尽可能分散到箱体承载区，避免轴端出现过大挠度，保证齿轮全齿宽均匀接触，不会出现偏载导致的局部磨损加剧。

　　安装边界层面，这套减速装置的底部和侧部都预留了标准安装孔位，既可以采用卧式底脚安装固定在设备机架的支撑面上，也可以通过法兰面做立式悬挂安装，适配不同生产线的布局走向。输出轴的轴径、键槽尺寸以及端面连接螺孔，都对应通用的传动件安装标准，不管是外接链轮、同步带轮还是联轴器，都能直接匹配采购标准件，不需要二次加工轴头。整体外形的突出部分，比如接线盒、油塞、透气帽的位置，在数模里都做了1:1还原，设计人员在做整机布局干涉检查时，可以直接把数模导入装配体，提前核对周边护罩、机架横梁、管线的间隙，避免现场安装时才发现部件碰撞，返工切割护罩或者调整机架位置。

　　从设计思路的落地细节来看，箱体的分型面选择在轴系中心线所在平面，这种剖分方式非常方便装配：先把齿轮、轴承、轴套组装成独立轴系组件，再整体吊入下箱体的轴承座窝槽，扣合上箱体后穿入连接螺栓紧固，装配工艺性好，后期拆解检修时也不用强行敲击轴件。润滑通道的走向在结构里也有隐含考量，齿轮运转时溅起的润滑油可以顺着箱体内壁的油槽回流到轴承位置，给滚动轴承提供持续润滑，不需要额外加装复杂的强制润滑泵，在中小功率工况下大幅降低了附属部件的故障点。密封结构在输入输出轴的伸出端都做了对应槽位设计，用来安装标准骨架油封，防止箱体内润滑油泄漏，同时阻挡车间环境里的粉尘、切削液进入箱体内部，延长齿轮和轴承的服役周期。

　　在实际选型对接场景中，结构工程师拿到这套数模后，可以直接提取各个安装面的坐标尺寸、接口参数，快速完成驱动单元的布局：比如在辊道输送机设计里，把减速装置的输出轴和主动辊筒通过联轴器直连，电机尾部的编码器接线顺着箱体侧边的走线槽固定，整套驱动单元可以紧凑布置在机架侧边，不占用生产线的通行空间；在小型搅拌工位的传动设计里，通过法兰把减速装置立式安装在搅拌罐顶部，输出轴直接连接搅拌桨，依靠减速箱承载搅拌过程中的径向和轴向载荷，不用额外设置复杂的推力支撑结构。数模里还原的所有外部细节，包括螺栓规格、吊环位置、铭牌安装面，都能直接用于后续的工程图导出和BOM表编制，让设计人员不用从零开始测绘参考样机，大幅缩短传动系统的开发周期，也能在设计阶段就完成全流程的干涉校验和强度预判，减少样机试制阶段的整改次数。
