食品搅拌设备行星减速传动剖切结构

　　该结构围绕小型食品搅拌设备的动力输出需求展开，核心为同轴布置的行星减速传动单元，整体采用回转式壳体布局，输入端位于左侧轴向中心，输出端沿同一轴线向搅拌工作腔延伸。从剖切展示可以看到，动力由输入轴进入后，先经过太阳轮与内齿圈构成的行星啮合段，再通过末端连接结构把较低转速、较大扭矩传递给搅拌执行件，适用于面团揉混、酱料搅拌、馅料调和等需要稳定低速扭矩的厨房或小型食品加工场景。

　　设计时首先要处理的是输入转速与搅拌负载之间的匹配。搅拌类负载并非恒定阻力，物料在初期混合、中期黏附、后期形成团状时，阻力波动明显，因此传动链不能只按理想空载速比布置。模型中内齿圈与外壳形成较大直径的承载环，行星轮在太阳轮周围分担啮合力，使扭矩传递路径从中心轴分散到环形壳体，再回传到输出连接部位。这样的布置有利于减小单对齿轮的接触应力，也能控制壳体径向尺寸，使整机在桌面设备或小型立式搅拌机中占用更少安装空间。

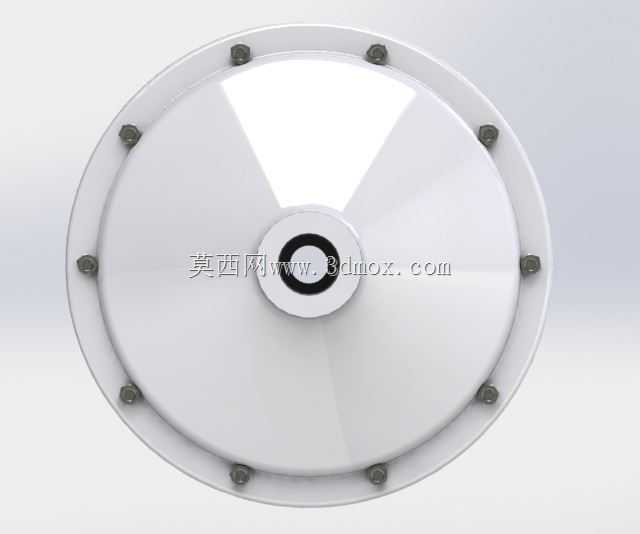

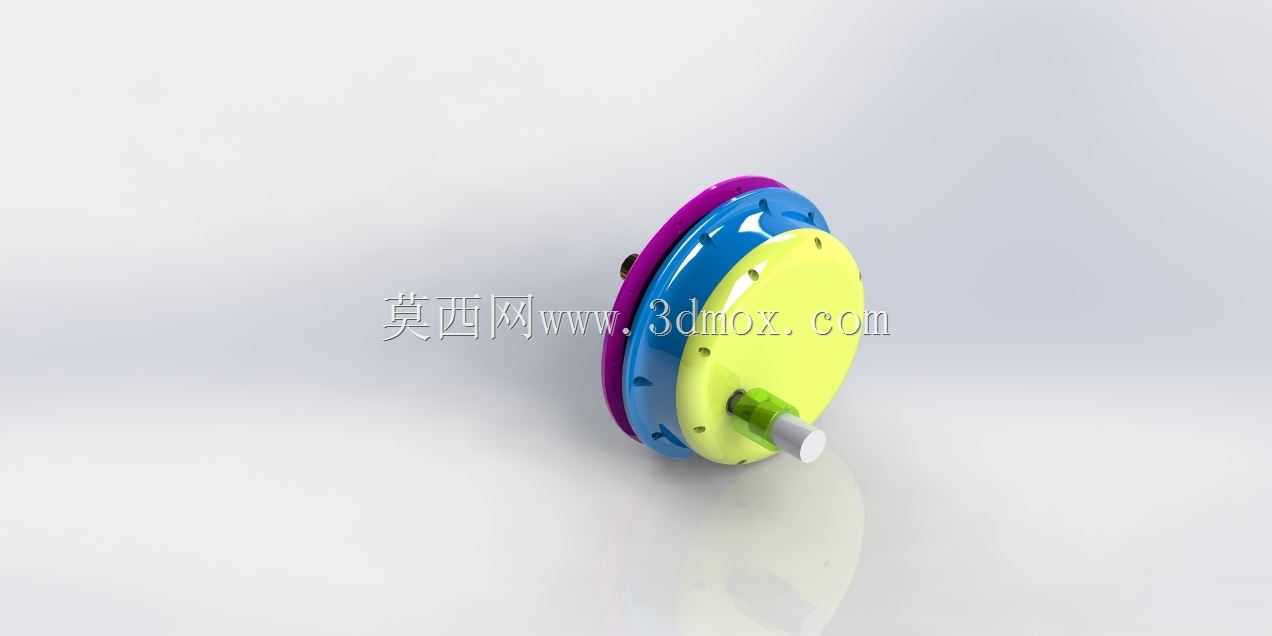

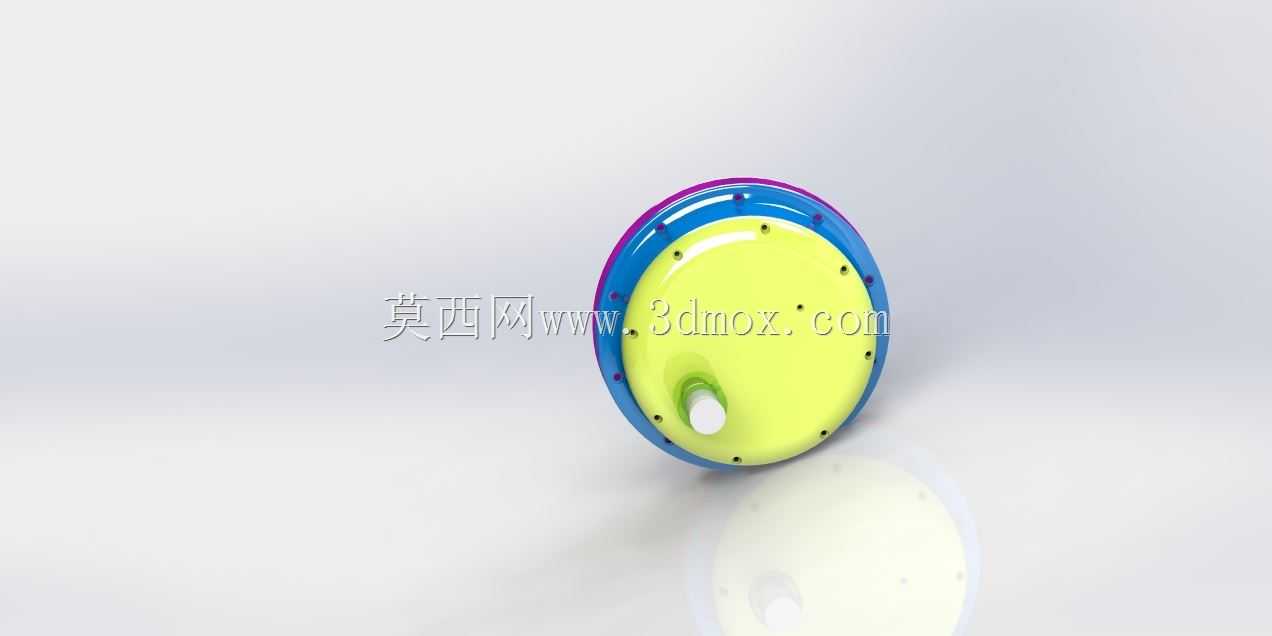

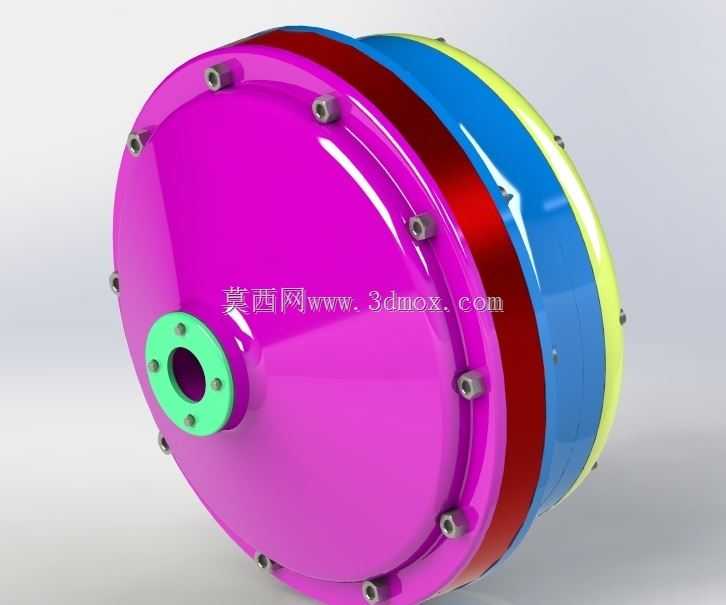

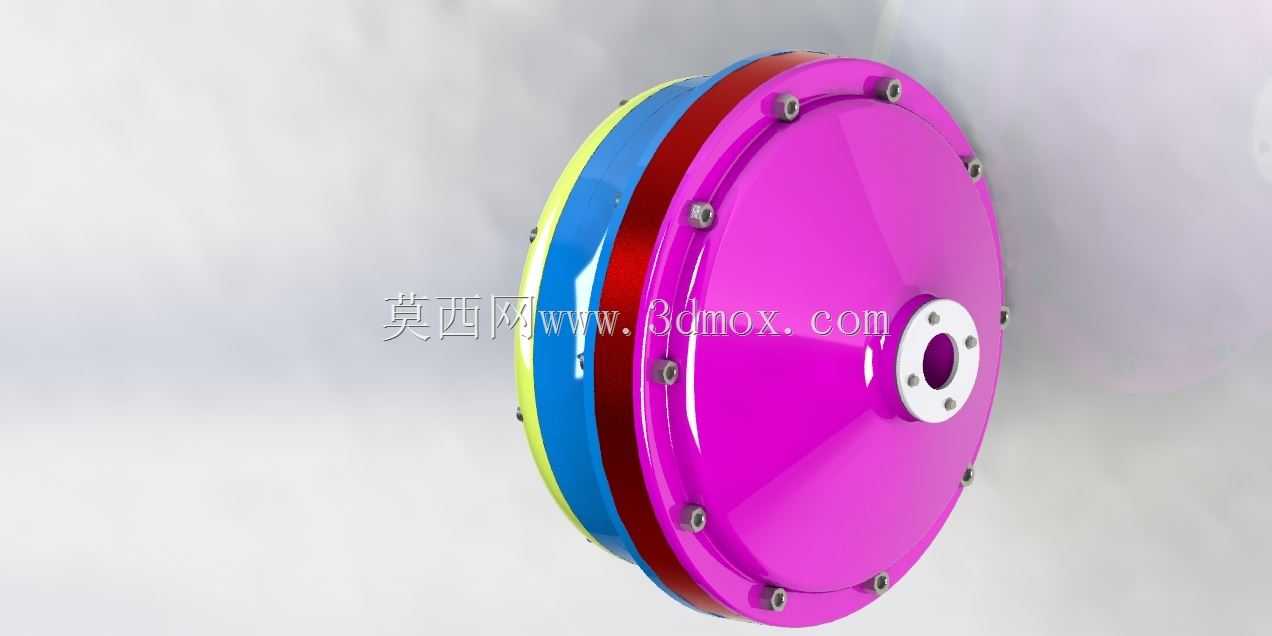

　　外形上，主体外壳呈盘状回转结构，外侧轮廓带有安装耳位和紧固孔，左侧端盖区域通过多颗螺钉与主壳体连接，便于检修内部齿轮、轴承和密封件。输入端法兰直径较小，适合与电机轴或联轴器对接；输出侧则保留与搅拌轴、搅拌桨连接的接口，轴向长度需要结合电机仓、搅拌桶位置以及安全防护罩共同确定。安装边界方面，壳体外圆决定了设备内腔的最小避让半径，端盖螺钉孔位决定了机架固定板的开孔范围，输入轴中心高则影响电机支座与搅拌桶轴线的同轴度。若在后续整机布置中偏移过大，会造成联轴器附加弯矩，并使行星轮偏载。

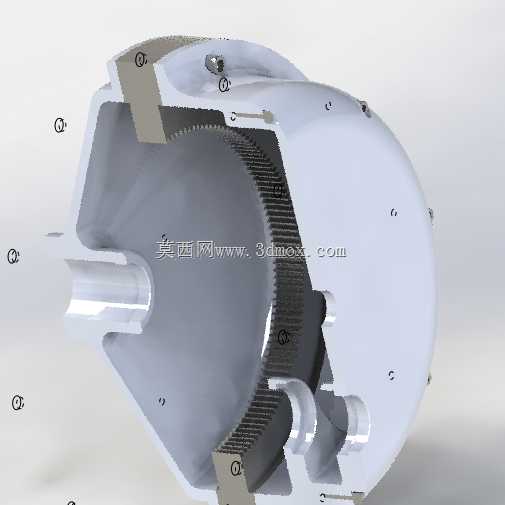

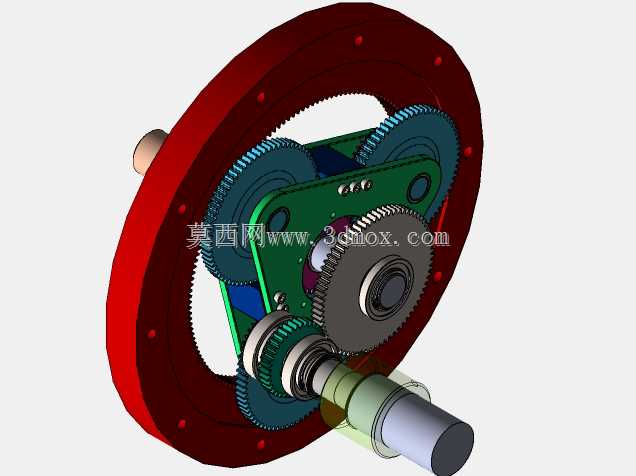

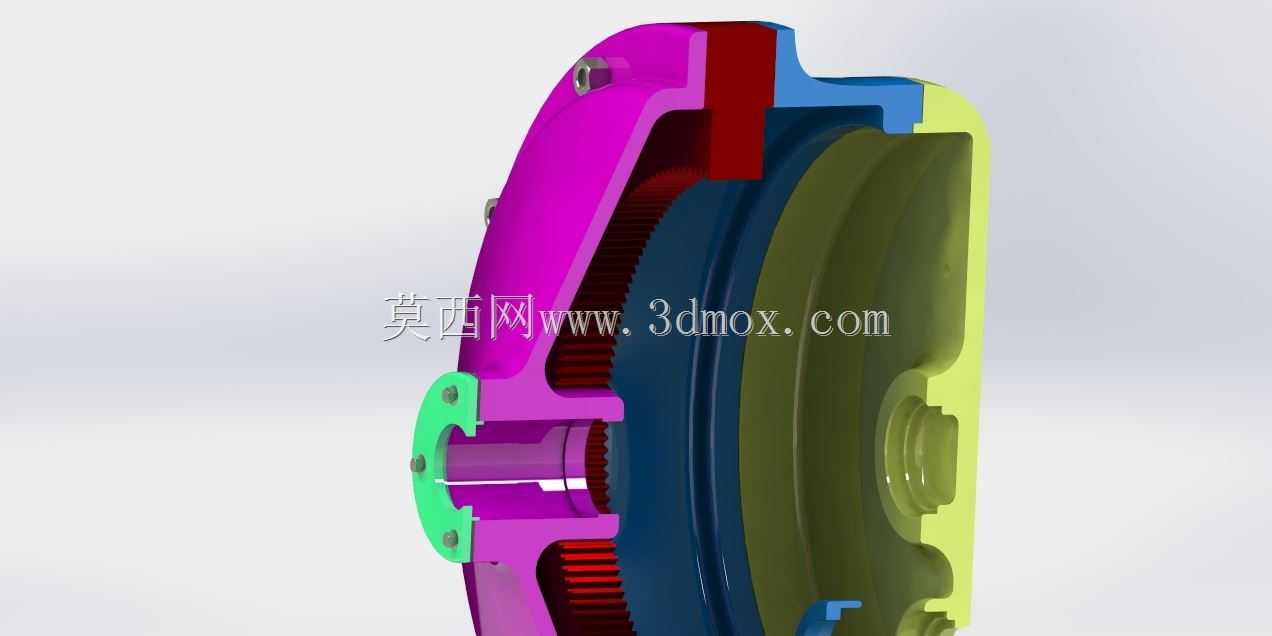

　　从结构细节看，不同颜色区域分别表达了壳体、端盖、齿圈、行星架、输入轴和输出连接部件，剖切后能够直接观察内齿圈沿壳体内壁布置、行星轮与太阳轮啮合、轴系沿中心贯通的关系。工程建模时，齿轮参数不能只追求外观齿形，需要结合模数、齿数、压力角和变位系数校核速比与中心距；齿圈与外壳的配合也要考虑定位台阶，避免装配后齿圈周向转动或轴向窜动。端盖处轴承位承担径向支撑，输入端与输出端的轴承跨距会影响轴系刚度，跨距过短会使齿轮啮合区在峰值负载下产生倾斜，跨距过长则增加壳体长度和零件成本。

　　在实际用途上，这类减速器并不追求大型工业减速机的极限功率，而是强调紧凑、低噪、平稳和易维护。食品搅拌场景中，启动瞬间物料尚未流动，阻力峰值较高，传动件需要保留一定安全裕度；运行过程中，搅拌桨反复推压黏性物料，齿轮副会承受周期性载荷，因此壳体筋位、螺钉规格和轴承选型都应围绕疲劳可靠性展开。若设备用于商用厨房，还需在输出轴附近考虑密封与清洗空间，防止粉料、油脂或液体进入齿轮腔；模型中输出侧的台阶和连接法兰可作为布置油封、挡圈或防尘盖的基础。

　　建模思路上，先确定输入轴、输出轴和齿圈的同轴基准，再以中心距约束行星轮位置，随后建立外壳内腔、端盖止口和安装孔。齿圈可作为独立零件压入壳体，也可与壳体做成集成结构；前者便于材料差异化选择和齿部加工，后者能减少零件数量，但对模具或加工精度要求更高。行星架需要兼顾行星轮轴的定位刚度与轻量化，腹板开孔位置应避开应力集中区。外壳外侧的异形凸台主要服务于安装和走线，不应随意增加壁厚，以免造成重量上升和材料浪费。

　　尺寸协调时，应把减速器放入完整搅拌机框架中检查：后端电机长度、前端搅拌桶深度、上部机身护罩、下部支撑台面都会限制盘状壳体的直径和轴向厚度。安装螺钉需预留工具操作空间，端盖拆卸方向不能被电机或机架遮挡；输出轴与搅拌桨连接部位要考虑键、销或紧定螺钉的装拆。若用于多型号平台，还可通过保持输入法兰和输出轴接口不变，调整齿圈直径或行星轮级数来形成不同速比版本，从而在不大改整机外观的情况下适配不同搅拌容量。

　　总体来看，该剖切结构清晰呈现了小型搅拌机减速单元的内部传力关系，既适合作为传动原理演示，也可用于进一步开展齿轮强度校核、轴承寿命估算、壳体安装布局和整机干涉检查。
