工业流体管路用小型喷嘴适配器结构设计

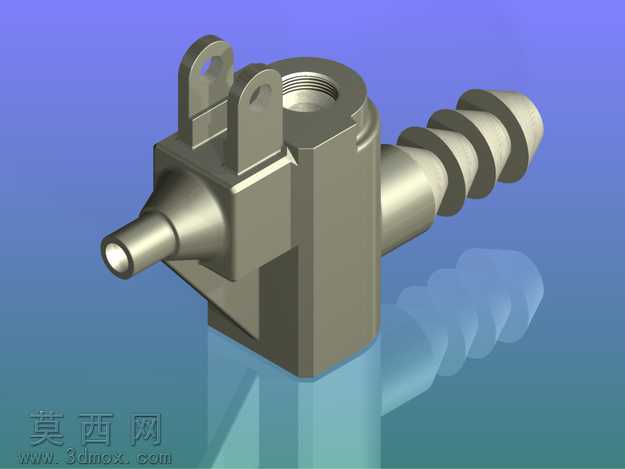

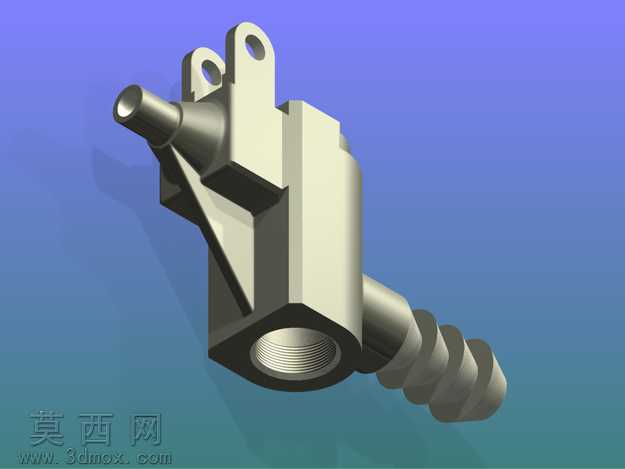

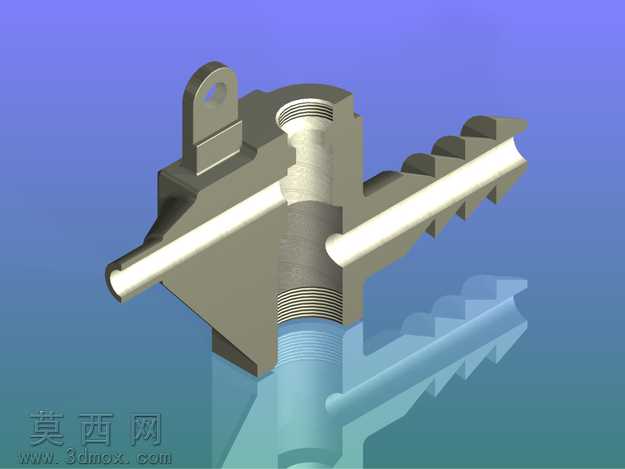

该喷嘴适配器采用三维参数化建模方式完成整体结构设计，建模过程中先以基准轴、基准面搭建定位框架，依次完成主体基座、前端喷嘴接口、顶部安装挂耳、尾部宝塔接头的特征构建。主体基座采用六棱柱式的规整结构，既保证了零件整体的结构强度，也为加工装夹提供了便利的定位基准；前端的锥形喷嘴接口做了渐缩式流道设计，内壁做光滑过渡处理，能够有效降低流体通过时的阻力，保证喷射输出的稳定性。顶部的两个对称挂耳结构开设同轴安装孔，可通过销轴实现适配器的快速挂载与定位，适配不同的安装工位需求；尾部的多段环形凸起宝塔接头结构，能够在接入柔性管路时通过环形凸起卡紧管路内壁，搭配管箍使用可实现可靠的密封连接，避免流体输送过程中出现脱落、渗漏问题。建模完成后对零件做了圆角过渡处理，所有棱边均做了倒角去毛刺的特征设计，既避免了尖锐边角带来的安装划伤风险，也优化了零件的应力分布，减少应力集中带来的结构失效风险。渲染阶段采用金属哑光材质模拟不锈钢加工质感，搭配蓝紫渐变背景突出零件的结构轮廓，通过光影效果清晰展现各部分的结构衔接关系，直观呈现零件的装配逻辑与功能特征。整体设计兼顾了流体输送的功能需求与安装使用的便利性，结构紧凑，适配多种小流量流体喷射场景的管路连接需求，各部分尺寸经过参数化校验，可根据实际使用场景调整接口尺寸与整体规格，具备良好的通用性与可修改性。
