车库门配套弹簧插销式锁止螺栓结构

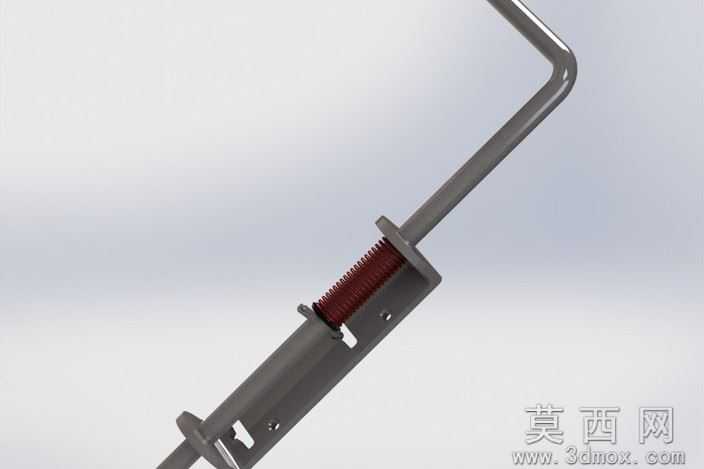

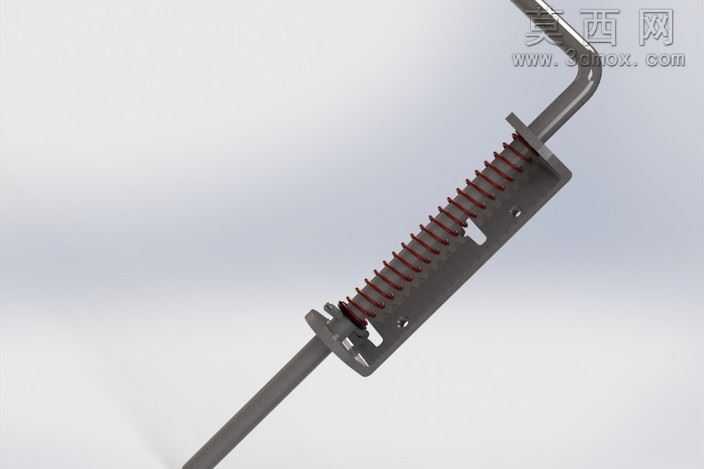

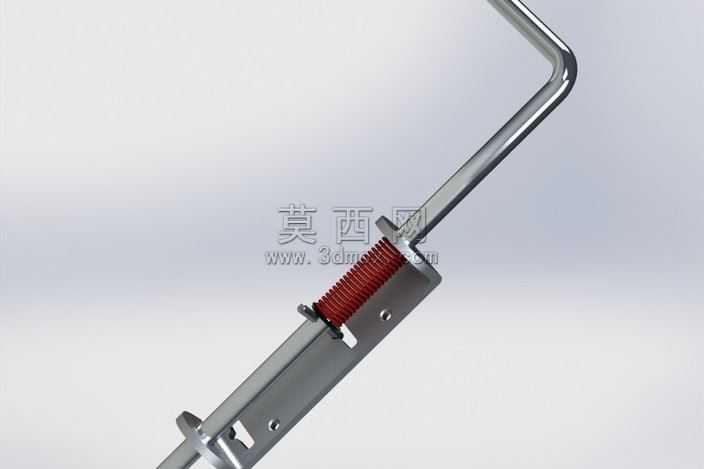

该车库锁止螺栓的三维建模过程以SolidWorks为核心工具，首先依据车库门闩锁的实际功能需求拆解结构组成，依次完成L型操作弯杆、复位弹簧、金属锁舌、安装基座四个核心部件的参数化建模。建模阶段优先绘制各零件的二维草图，对安装基座的固定孔位、锁舌的滑动导向槽、弯杆的弯折半径均按照实际五金件的通用尺寸规范设定参数，通过拉伸、切除、扫描等基础特征完成实体构建，对弹簧部件采用螺旋线扫描生成符合线径、节距参数的标准压簧结构，保证各零件间的装配间隙符合机械配合公差要求。装配阶段采用同轴心、重合、滑动配合等约束关系，还原锁舌在基座内的直线滑动行程、弯杆带动锁舌伸缩的联动逻辑，同时添加复位弹簧的柔性配合模拟，实现按压弯杆时锁舌回缩、松开后弹簧推动锁舌复位的动态运动效果。材质渲染阶段针对不同部件匹配对应工业材质，金属弯杆与锁舌、基座赋予拉丝不锈钢材质，调整表面粗糙度与反射参数还原冷轧钢材的哑光金属质感，复位弹簧赋予红色喷塑弹簧钢材质，通过调整漫反射颜色与高光参数区分弹簧与金属基材的视觉差异，场景添加柔和的环境光与定向补光，突出零件的结构轮廓与装配层次，避免过度反光遮挡结构细节。设计思路围绕车库门锁的实用场景展开，整体结构摒弃复杂的传动组件，采用弯杆直接驱动锁舌的直动式结构，减少传动损耗提升锁止可靠性，复位弹簧内置在锁舌与基座的空腔内，既避免弹簧外露积灰锈蚀，又能保证锁舌长期保持伸出锁止状态，安装基座预留的两个沉头固定孔可直接通过螺丝固定在车库门的侧边型材上，无需额外加工适配结构，兼顾安装便捷性与使用耐久性，整体模型完整还原了该款车库螺栓的装配关系与功能逻辑，可直接用于五金件结构验证、安装演示或产品选型参考。
