透明外壳行星减速传动机构

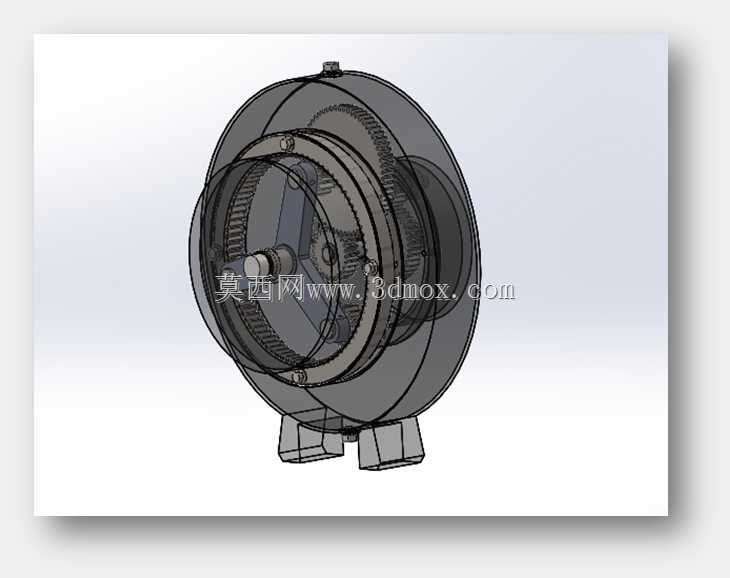

　　这套行星减速传动机构采用透明外壳设计，将内部完整的行星轮系结构直观呈现，主要用于需要大减速比、紧凑空间布局的动力传递场合。在自动化生产线、小型输送设备、精密进给机构以及教学演示平台中，这类行星减速装置能够把高速输入转矩转化为低速大转矩输出，同时保持较高的传动效率与同轴度。

　　从结构布置来看，动力由中心太阳轮输入，行星轮围绕太阳轮公转并自转，外侧固定内齿圈与行星轮啮合，最终通过行星架将减速后的运动输出。这种同轴布置方式使输入轴与输出轴处于同一轴线上，整机外形接近圆盘状，径向尺寸紧凑，轴向长度也控制在较小范围内，非常适合安装空间受限的设备腔体。透明外壳一方面便于观察齿轮啮合状态、润滑情况与磨损痕迹，另一方面在实训教学中能够清晰展示行星轮系的运动原理，帮助理解减速比分配与转矩流向。

　　壳体底部设置了两个对称的支撑脚，安装时可通过螺栓将整机固定在机架平面或设备底板上，支撑面与轴线保持平行，确保输入输出轴的对中精度。外壳采用剖分式或整体透明罩结构，周边布置紧固螺钉，既保证内部齿轮、轴承与轴系的定位可靠，又方便拆装维护。输入端伸出轴用于连接电机或其他动力源，输出端则可对接负载轴、联轴器或执行机构，接口尺寸需根据配套电机轴径与负载要求匹配。

　　设计过程中，齿轮参数的匹配是核心环节。太阳轮、行星轮与内齿圈的齿数需要满足同心条件、安装条件与邻接条件，保证多个行星轮能够均匀分布并顺利装配；模数选取兼顾承载能力与结构尺寸，齿宽则影响接触强度与运行平稳性。行星架作为输出构件，其刚性直接影响齿轮啮合精度，通常采用加强筋或盘式结构减小变形。轴承选型需承受径向力与一定轴向力，透明外壳材料则要兼顾透明度、强度与耐油性，常见做法是采用透明工程材料制作观察罩，内部关键受力件仍使用金属材质。

　　在实际选型应用中，这类减速机构常用于低速回转工作台、小型卷扬装置、搅拌设备以及机器人关节驱动等场景。圆盘形外壳便于嵌入设备内部，支撑脚提供稳定的安装基准，同轴输出减少了额外的换向传动件，整体传动链短、回程间隙小。维护时可透过外壳直接观察润滑油位与齿轮啮合斑点，判断是否需要补充润滑脂或检修齿面；当设备出现异响或输出转矩下降时，透明结构也有助于快速定位行星轮卡滞、轴承磨损或内齿圈固定松动等问题。

　　建模时需完整还原太阳轮、行星轮、内齿圈、行星架、输入输出轴、轴承、紧固螺钉、透明外壳及支撑脚等零件，保证各齿轮啮合关系与装配约束准确，运动仿真中行星轮既要自转又要随行星架公转，内齿圈保持固定，输出转速与转向符合行星轮系传动比计算结果。外形边界以圆盘最大外径为径向限制，底部支撑脚确定安装孔位与高度方向尺寸，输入端与输出端轴伸长度、轴径及键槽需按实际接口标注，为后续工程图出图、干涉检查与样机加工提供依据。
