深沟球轴承外圈滚道结构三维数模

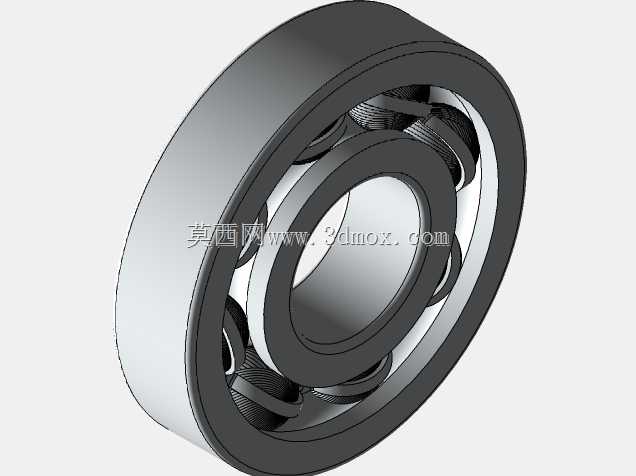

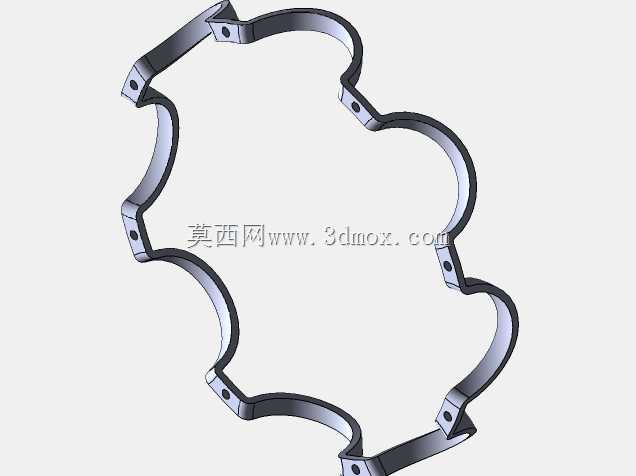

　　做传动结构校核时，最先要把轴承座孔与外圈的配合边界理清楚，这个数模把深沟球轴承外圈的实体形态单独拆出来呈现，没有混入内圈、保持架和滚动体，反而更方便在装配阶段单独检查座孔台阶、挡肩高度和外圈倒角之间的干涉关系。日常接触的减速箱输出端、输送机托辊、小型风机主轴、机床进给轴端支承里，这类外圈都是直接压入箱体镗孔的零件，工作时外圈通常和箱体保持相对静止，内圈随轴回转，滚动体在内外滚道之间循环滚动，把轴系的径向载荷和少量双向轴向载荷传递到机匣壳体上。

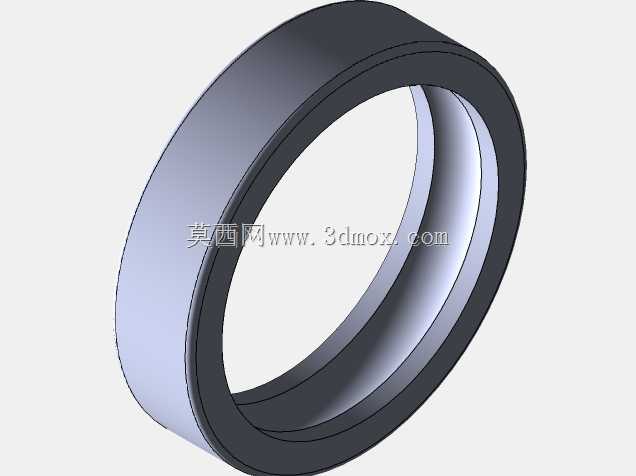

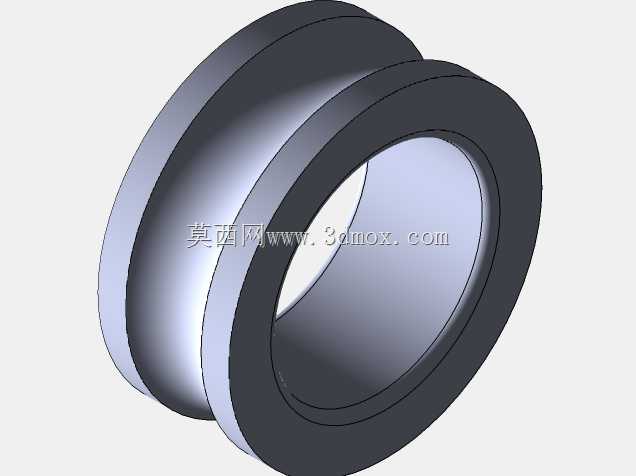

　　从结构形态看，零件是等宽的环形套筒，外圆柱面为光滑装配基准面，没有额外的定位槽或油沟，适合采用基轴制过渡配合或者小过盈配合压入HT200铸铁箱体、焊接钢机座的镗孔内；内孔并非直壁圆孔，而是在轴向中部加工出连续的圆弧弧形滚道，滚道曲率半径略大于配套钢球半径，滚道两侧留出平行的内孔直边段，既给钢球提供滚动接触轨迹，也能在承受不大的轴向窜动力时，靠滚道侧边约束钢球轴向位移。数模里外圈两端的内外棱边都做了小尺寸倒角，外圆端边倒角用于压入座孔时引导对中，避免锐边刮伤镗孔内壁、把切屑和涂装残渣挤入配合面；内孔端边倒角则给装配内圈组件留出导入空间，也防止热处理后棱边应力集中产生崩裂。

　　建模时先以前视基准面绘制过轴线的半剖轮廓，把外圆直径、内滚道圆弧半径、滚道中心偏移量、套圈总宽度、两端倒角尺寸全部约束到位，再执行旋转凸台生成基础实体，不需要额外阵列或者复杂特征，完全贴合车削加工的成型逻辑。实际工艺路线里这类套圈常采用GCr15轴承钢棒料下料，先粗车内外圆留磨量，再进行淬火加低温回火，硬度控制在HRC61到65之间，之后通过无心磨床加工外圆柱面、内圆磨床精加工内孔基准，最后用滚道磨床修整弧形滚道的曲率和表面粗糙度，滚道表面通常要达到Ra0.16以下，降低钢球滚动时的接触疲劳磨损。

　　布置安装边界时要注意，箱体镗孔的直径公差要和外圈外径公差匹配，普通旋转内圈、静止外圈的支承场景选J7或者H7座孔配合即可，若外圈需要随壳体一起回转、或者承受较大冲击振动，就要改用K7、M7这类稍紧的配合，防止外圈在孔内发生缓慢爬动磨损孔壁。箱体上的轴向挡肩高度不能超过外圈倒角对应的避让范围，挡肩接触面要垂直于镗孔轴线，否则会把外圈压偏，导致滚道和钢球局部点接触，运转时出现异响、温升过快。如果是在贯通镗孔里安装，两端可以用轴承端盖压住外圈端面，端盖和外圈之间预留0.05到0.1毫米的微量间隙或者加调整垫片，既限制外圈轴向窜动，又不会给套圈施加额外轴向预紧力憋住滚动体。

　　在输送线辊筒这类轻载场景，外圈和辊筒筒体内孔压合后，整体可以随辊筒一起绕固定轴转动，此时受力方向随辊筒旋转不断变化，配合紧度要适当提升，避免外圈和筒壁之间打滑；而在齿轮箱这类固定安装场景，外圈装入箱体后长期受力点集中在朝向载荷的下半圈，滚道下半周接触疲劳概率更高，设计时可以在箱体孔下方保留足够的壁厚支承，不要在受力区开油孔或者削弱槽。数模的环形壁厚取值也符合常规轴承套圈的设计比例，壁厚足够承受淬火硬化层深度和压装时的径向胀紧力，不会因为压入过盈量过大导致套圈变形、滚道圆度超差。
