波纹柔性挠性弯管三维结构设计

　　这类带连续环形波纹的柔性挠性管，在设备布局里承担的并不是单纯“把两端接起来”的作用，而是在存在相对位移、装配偏差、振动传递或空间走向受限的位置，提供一段可弯曲、可补偿的管路过渡段。现场管路布置很少能完全按理想直线展开：机架焊接后孔位存在偏差，维护时需要拆开周边部件，运动机构在工作行程中会带动接口小幅移动，风机、泵体或动力单元运行时又会把振动沿刚性管壁向外传递。若全部采用硬管对接，装配应力会直接作用在接头、密封面和设备壳体上，短期表现为法兰处渗漏，长期则在焊缝、螺纹根部形成疲劳裂纹。波纹结构的引入，正是把局部变形能力集中到管身，让端部接口保持稳定定位的同时，中段能够吸收角度偏差和少量轴向错位。

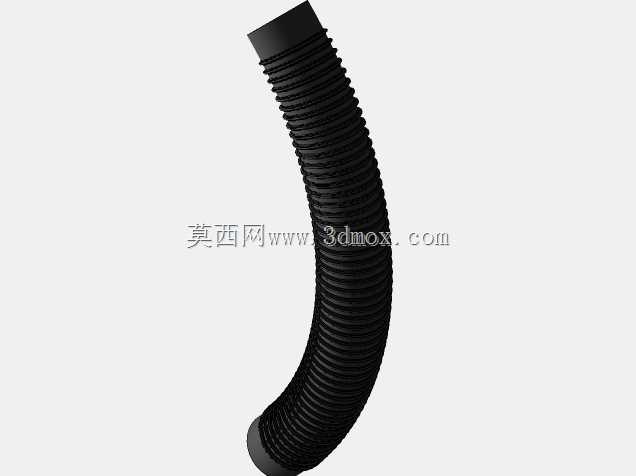

　　从外形上看，模型主体为一段呈弧形布置的黑色挠性管，管身沿轴向布满等距环状褶皱，一端带有较平直的连接段，便于与接头、卡箍或设备接口对齐；另一端延续波纹轮廓，适合在受限空间内顺着弯曲走向敷设。环形波纹不是装饰特征，它决定了管件的弯曲半径与伸缩能力：波峰、波谷交替形成类似弹簧的薄壁结构，弯曲时外侧波距被拉开、内侧波距被压缩，从而避免整根管子像光壁管那样靠材料本体强行弯折。设计时需要控制的关键，是波纹高度、壁厚和波距之间的比例——波纹过浅，柔性不足，难以补偿偏差；波纹过深或壁厚过薄，虽然容易弯曲，但承压能力、轴向稳定性和抗扭能力会下降，管路在负压工况下还可能出现吸瘪。

　　建模时不能只把外观画成一串重复圆环。挠性管的工程价值在于可随布局调整形态，因此结构表达需要抓住波纹的连续过渡关系：每一圈波峰到波谷之间应有均匀的圆角衔接，避免尖锐折边造成应力集中；端部连接段与波纹段之间要设置平滑过渡区，使刚度从接头处的较高水平逐步过渡到柔性段，防止弯曲变形全部集中在第一圈波纹根部。若用于后续运动校核，还应关注最小弯曲半径。管路在静态装配状态下看似顺畅，但在设备开门、抽拉模块、发动机悬置摆动或风管接头错位时，挠性段可能被进一步推弯；超过允许半径后，波谷会相互挤压，内壁流道截面缩小，严重时波峰外侧被拉伸开裂。

　　这类管件常见于通风除尘、设备排风、线缆护套管、吸料管路以及需要隔振的流体连接部位。通风系统中，它用来连接风机出口与固定风道，阻断风机振动向钣金风道传递，同时补偿机架与墙板之间的安装误差；在粉尘或颗粒输送场景中，柔性段可避开设备运动包络，减少硬管在频繁振动下的松脱风险；作为护套管时，波纹外壁能够抵抗一定摩擦和弯折，内部则为电缆、气管提供走线通道。不同用途对管壁的要求并不相同：通风护套偏重弯曲寿命和轻量化，流体输送则还要考虑内压、负压保持、介质温度以及内壁阻力。

　　安装边界方面，端部接口的轴线位置、可用弯曲空间和固定点距离需要同时校核。挠性管不能被当作任意扭转的软绳使用，扭转会使环形波纹受力不均，尤其在卡箍紧固后，管端被限制转动，中段若承受扭转，波谷一侧容易提前疲劳。较合理的布置方式是让弯曲主要发生在一个平面内，两端接头保持同轴或仅有小角度偏置，并用管夹在靠近刚性接口的位置提供支撑，使重量不由接头单独承担。与硬管相接时，卡箍或抱箍应压在端部较平直、壁厚连续性较好的区域，而不是直接压在波峰上；压在波纹上不仅密封不可靠，还会破坏波距均匀性。

　　从三维结构设计角度看，该模型适合用于设备布局干涉检查、管路走向演示和柔性连接件选型沟通。弧形姿态直观呈现了管件在非直线空间中的敷设方式，密集波纹则明确表达了其可弯曲属性。实际工程中还需结合管径、流量、介质、温度和固定方式确定材料与壁厚，但在概念设计阶段，先把挠性段的长度、弯曲半径、端部接口位置和周边运动包络关系建立清楚，能够有效减少后期硬管返工、密封失效和维修空间不足的问题。
