工业传动用齿形链轮结构设计

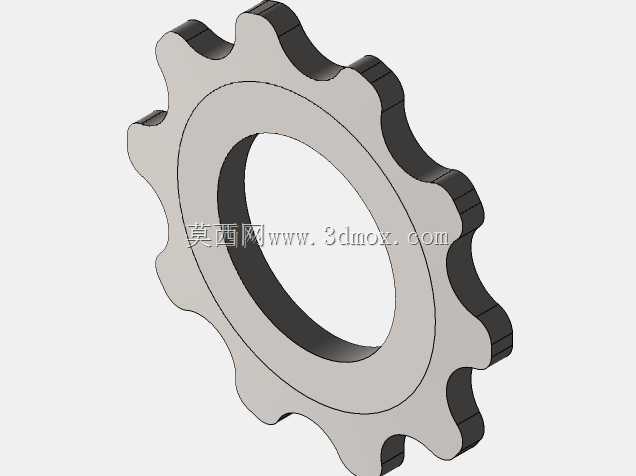

　　该链轮属于链传动系统中的核心啮合零件，整体为扁平盘状轮体结构，外周均匀分布十二个与链条滚子轮廓适配的弧形啮合齿，中心开设贯通式安装轴孔，轮体沿轴向具备均匀厚度，齿廓与轮盘一体成型，无额外拼接结构。这类零件广泛应用在各类需要长距离定比传动的工业场景中，输送生产线、农机行走机构、机床进给传动单元、物流分拣设备、小型动力输出装置里都能见到同类型链轮的布置，它和配套链条配合，能在两轴中心距较大的工况下维持稳定传动比，不会像带传动那样出现明显打滑丢转，也能适应多粉尘、少量油污、温湿度波动的车间作业环境，承载能力远高于同尺寸的同步带轮。

　　从实际使用逻辑来看，链轮的核心作用是把转轴的扭矩通过齿面和链条链节的啮合传递出去，或者把链条的直线牵引运动转化为转轴的旋转运动。外周的每个弧形齿槽都对应链条的滚子容纳空间，工作时链条滚子嵌入齿槽，齿的侧面承受啮合挤压力，带动链条连续步进，齿形的圆弧轮廓经过适配设计，啮合过程中滚子可以顺畅滑入滑出，不会出现卡滞、跳齿的问题，即使链条长期使用出现少量磨损伸长，合理的齿侧间隙也能补偿一定的磨损量，降低脱链概率。中心的通孔是安装基准，装配时该孔和传动轴形成配合，可通过键连接、紧定螺钉或者涨紧套实现周向固定，避免链轮和轴之间出现相对转动，轮盘两侧的平整端面可以贴合轴肩或者定位套，完成轴向位置限位，保证链轮和配套链条处于同一传动平面，不会出现偏磨。

　　设计这类链轮时首先要匹配对应链条的节距参数，齿槽的圆弧半径、齿顶宽度、齿根位置都要和链条滚子直径、链节内宽对应，齿形不能随意绘制，否则会出现啮合干涉、运行噪音大、链条磨损过快的问题。轮体的厚度要兼顾强度和安装空间，过薄的轮体在大扭矩传递时容易出现齿面变形甚至断齿，过厚则会增加不必要的重量，还可能和周边护罩、机架结构发生空间干涉。中心轴孔的尺寸要根据所配传动轴的直径确定，孔的公差配合一般选过渡配合，既保证装配时可以顺利压入，又能避免运行中出现旷量，若需要传递大扭矩，还要在孔壁加工键槽，通过平键分担扭矩载荷。轮盘上齿根到内孔之间的环形实体部分是主要承力区域，设计时要保证该区域的径向厚度足够，避免扭矩作用下出现轮体开裂。

　　外形尺寸方面，该链轮的外轮廓由十二个均布的齿形组成，整体最大外径由齿顶圆决定，内孔直径根据安装轴的规格设定，轴向厚度均匀，所有齿形沿圆周360度等角度分布，相邻两个齿的夹角完全一致，保证链条每走过一个链节都能精准对位。安装边界上，装配后链轮的轴向两侧需要预留少量间隙，和机架墙板、轴承端面之间留出1到2毫米的活动余量，避免运行中出现摩擦；径向方向齿顶圆和周边护罩、机架构件之间要保留足够安全距离，防止链条跳动时齿顶磕碰周边结构；同轴配对的两个链轮必须保证端面共面，偏差过大会导致链条侧面偏磨、拉力分布不均，大幅缩短链条和链轮的使用寿命。建模过程中可以先绘制单齿的齿廓草图，通过圆周阵列完成全部齿形，再拉伸生成轮体实体，最后切除中心安装孔，特征逻辑简单清晰，后续修改节距、齿数、内孔尺寸时只需要调整草图参数就能快速衍生不同规格的链轮，适配不同传动功率、不同安装空间的设备需求。
