多翼式离心通风机叶轮结构设计

　　该叶轮结构主要面向小型通风散热与空气输送场景，常见于PC机箱散热、机柜强制风冷、电子设备排风、小型管道增压以及桌面式通风装置中。作为风机的核心做功部件，叶轮直接决定气流方向、风压建立能力、噪声水平和运行效率，因此在结构建模时不能只关注外观曲面，还要兼顾叶片入口角、出口角、轮盘连接方式以及整机装配边界。

　　从实际用途看，这类多叶片风轮安装在蜗壳或风道内部，由电机带动高速旋转。叶片对空气施加离心作用，使气流从叶轮轴向或近轴向区域进入，沿叶片通道向外侧加速甩出，最终在蜗壳内汇集并转化为静压。与普通轴流扇叶相比，该结构叶片数量较多、叶道较窄，适合在有限空间内建立相对稳定的压力，用于阻力稍大的风道、滤网后方、设备夹层或需要定向排风的位置。

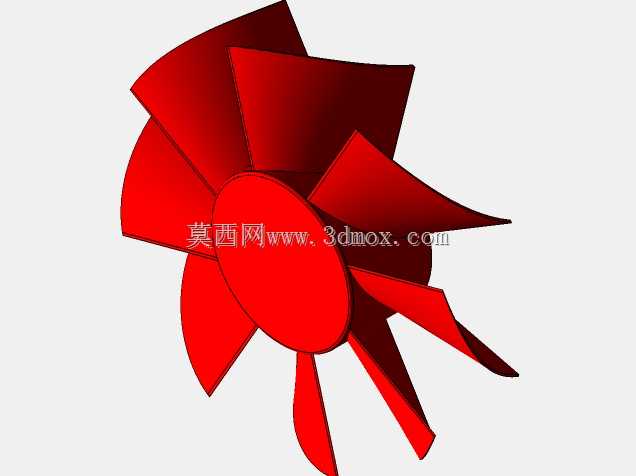

　　模型采用中心轮毂加放射状叶片的布置方式。轮毂区域承担与电机轴或轴套连接的功能，外圆轮廓需要与叶片根部保持连续过渡，避免高速旋转时在根部形成应力集中。叶片围绕轮毂周向均布，单片叶型具有明显的空间扭转和弯曲特征：入口侧引导气流平顺进入叶道，中段完成能量传递，出口侧则控制气流离开叶轮时的速度方向。叶片外缘形成近似圆形的旋转包络面，设计时应与风罩、蜗壳或防护网保留足够径向间隙，间隙过小容易因制造公差、振动或热变形产生擦碰，间隙过大则会造成回流损失。

　　建模思路上，先确定叶轮外径、轮毂直径、叶片数量和轴向宽度等基础边界，再建立单片叶片的空间曲面。叶片并非简单平板，其前缘、后缘和叶尖位置均存在角度变化，曲面需要保证气流沿叶道连续流动，减少突扩和局部涡流。完成单片叶型后，通过周向阵列得到整体叶片组，并在叶片与轮毂交接处设置实体融合区域。这样处理既符合塑料注塑或钣金焊接的工艺逻辑，也能提高模型在后续工程分析中的几何完整性。

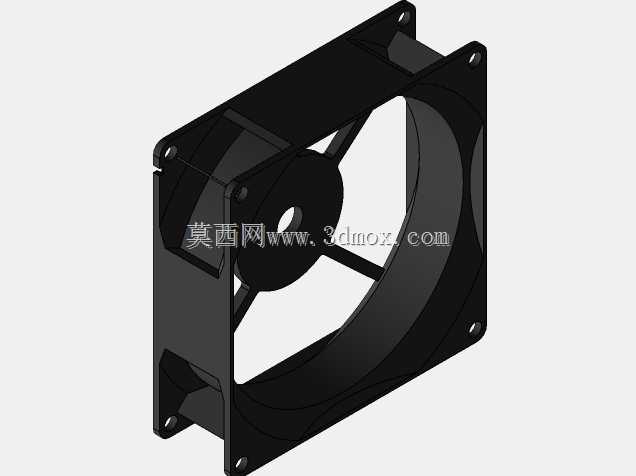

　　安装边界方面，中心轮毂的内孔、轴套长度和配合直径是与电机匹配的关键尺寸。若用于小型电子设备，通常采用电机轴直接插入轮毂并通过胶粘、紧定螺钉或防松卡扣传递扭矩；若用于风量较大的通风设备，则可增加金属嵌件或轴套，以降低塑料轮毂在长期启停过程中的蠕变风险。叶轮轴向宽度需要控制在风道厚度范围内，后侧应预留电机端面、轴承座和接线空间，前侧则要与防护网或进风口保持安全距离。

　　在结构校核中，重点关注叶片根部的离心拉应力、叶尖径向变形以及整机动平衡。多叶片叶轮虽然单片叶片质量较小，但高速旋转时外缘线速度较高，叶根与轮毂连接处会承受周期性载荷。若叶片厚度沿径向完全一致，容易在根部出现刚度不足；若叶尖过重，则会放大不平衡量并增加轴承负担。较合理的方式是让叶片根部厚度略大、向叶尖逐渐收薄，同时保持叶型表面光顺，避免出现尖锐折边。

　　对于噪声控制，叶片出口角和叶道均匀性十分关键。周向均布可以降低周期性气动脉动，曲面过渡则能减少气流在叶片前缘的分离。实际装配时，叶轮与蜗壳舌部的距离、进风口对中程度以及电机轴跳动都会影响噪声表现。若该模型用于产品开发，可在三维环境中进一步检查旋转包络体、干涉区域和维修拆装路径，再根据风量目标调整叶片角度、出口宽度和轮毂比例，使结构在散热能力、噪音、强度和安装空间之间取得平衡。
