方形轴流风机防护通风格栅结构

　　该结构件面向电控柜、工业机箱、通讯机柜及小型风冷设备的轴流风机安装位设计，核心作用是在保证气流通过的同时，将旋转扇叶与外部人员、线缆和杂物隔开。实际装机时，格栅通常贴装在风机出风侧或进风侧，外侧面对维护通道，内侧靠近扇叶；方形外轮廓与常见机柜风机开孔区域相匹配，四个角部预留紧固孔，可通过螺钉与风机框架或柜体面板叠装固定。

　　从防护逻辑看，格栅不能只追求外观规整。扇叶高速旋转时，手指、工具端头或松散导线一旦进入风筒区域，就可能造成机械伤害或设备故障，因此辐条间距需要控制在安全范围内；同时，栅条又不能过密，否则会增加风阻、降低风量，并在出风面形成明显噪声。该件采用外方内圆的布局：外部方形板提供稳定安装边界，内部圆形区域对应风机风筒直径，中心保留圆形补强座，多组弧形栅条由中心向外呈放射状展开。弧形走向并非单纯装饰，而是顺着气流旋转和扩散方向布置，使空气穿过时转折更平缓，减少直条栅对风流的硬性切割。

　　结构上，外圈方形板承担安装和定位功能，角部孔位围绕风机安装孔分布，装配后可限制格栅转动和位移。板体边缘与圆角过渡降低了钣金应力集中，也避免安装时锐边划伤线缆。中心圆座将放射栅条汇集在一起，使细长栅条不再处于悬臂状态，搬运、擦拭或受到轻微触碰时，整体刚度明显优于单圈外框支撑。栅条之间保留连续开放通道，灰尘和纤维不易在直角交叉处大量堆积，维护时可用毛刷或压缩空气由内向外清理。

　　建模时需要重点处理几个工程细节。其一是安装边界：方形外框的外形尺寸应略大于风机有效风圆，四角开孔位置要与风机支架、柜体面板孔系协调，孔边到板边保留足够承压宽度，防止螺钉锁紧后板面压溃。其二是运动干涉：格栅内圆与扇叶尖端之间需保留径向间隙，栅条内侧平面与扇叶端面之间也要保留轴向安全距离，不能因面板厚度、密封垫或安装方向变化而发生擦碰。其三是料厚与折弯关系：该件适合薄板冲压、激光切割后折弯或塑料注塑成型；若采用金属薄板，栅条宽度和间距需兼顾冲裁工艺，避免窄缝过多导致模具刃口脆弱；若采用塑料件，则应在栅条与外框交接处设置均匀过渡，控制收缩变形。

　　通风面积校核是这类零件不能忽略的环节。设计时不能只看外框尺寸，而要统计圆形区域内所有开口的净通流面积，并与风机额定风量、允许风压损失匹配。栅条宽度加大虽能提升强度，却会遮挡风道；栅条过细又会在振动环境下产生颤动或疲劳。放射弧形布置在两者之间取得平衡：靠近中心处栅条交汇密集，但该区域线速度较低、通风贡献相对有限；靠近外圆处栅条间距增大，正好对应扇叶外圈主要送风区域，使有效风量更多保留。

　　在机柜应用中，该格栅还可与防尘棉、过滤网框配合使用。外侧格栅承担机械防护和外形压紧，内侧放置滤棉时，栅条压边需保证滤材不被风压吹脱；若设备用于粉尘较多的车间，可适当增加栅条背面的限位台阶，使滤网更换不必拆卸风机。对于通讯基站柜、充电桩内部风道、小型液压站散热箱以及台式设备风冷口，这类格栅都属于高频使用的防护零件。

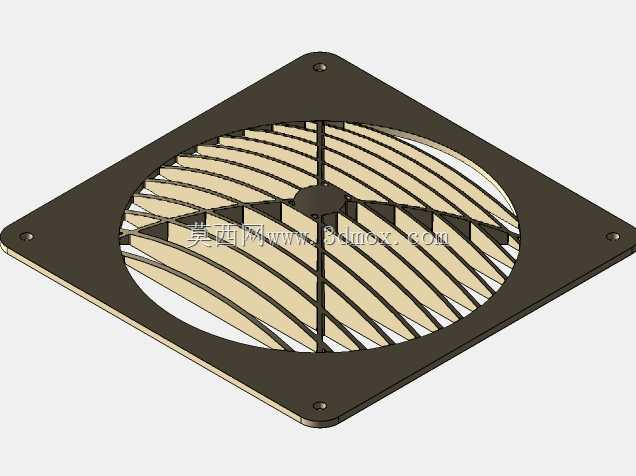

　　三维结构表达应完整呈现外方板、圆角、角部安装孔、中心圆座、放射弧形栅条以及各部位厚度关系。装配建模时可将风机、柜体面板、螺钉和垫片一并放入，检查孔位同轴度、栅条与扇叶间隙、外框是否超出面板边界，以及维护人员从外侧接触时是否存在穿透风险。通过这些细节约束，格栅既能形成可靠安全屏障，又不会过度牺牲轴流风机的散热效率。
