四旋翼航拍无人机整机结构造型设计

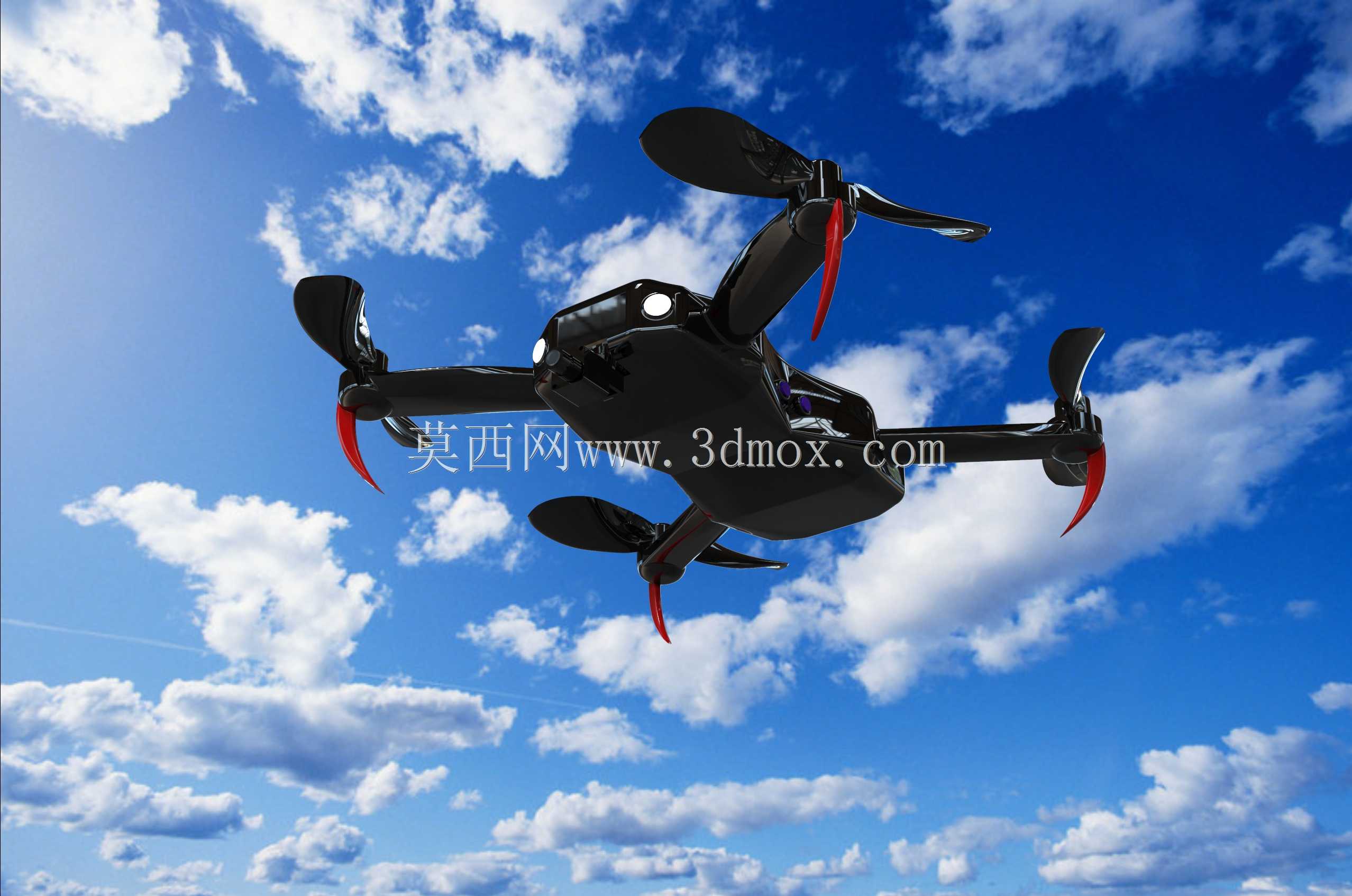

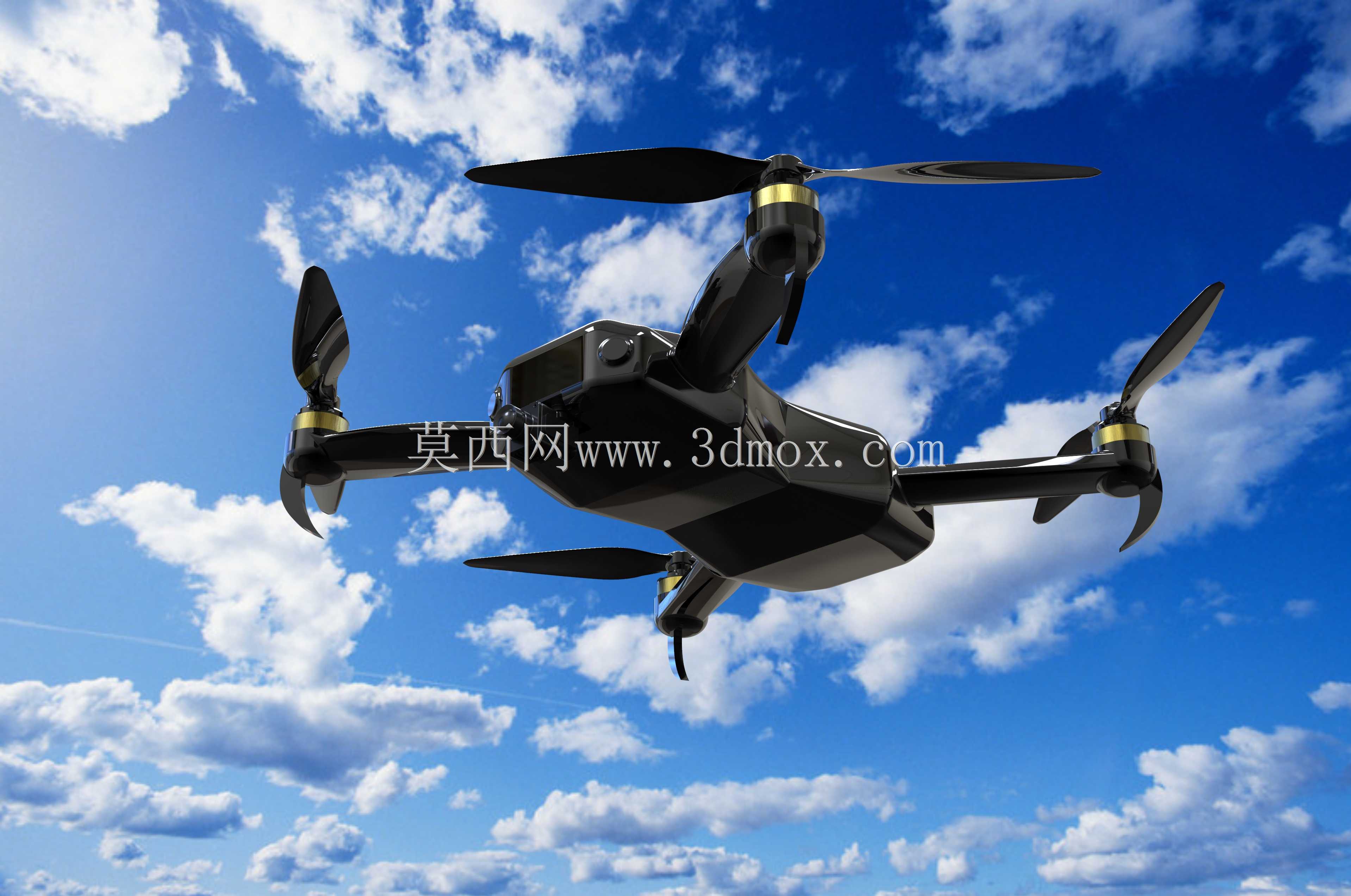

　　这套四旋翼飞行平台的结构建模围绕低空航拍、近景巡检与小型载荷挂载场景展开，整机采用X型四轴布局，四个机臂从中心主机身向对角方向延伸，旋翼转动平面保持在同一水平高度，相邻旋翼转向相反以抵消自旋扭矩，飞行过程中通过调节四个电机的转速差完成俯仰、横滚、偏航与升降动作，不需要额外设置尾桨结构，动力传递路径短，操控响应直接。

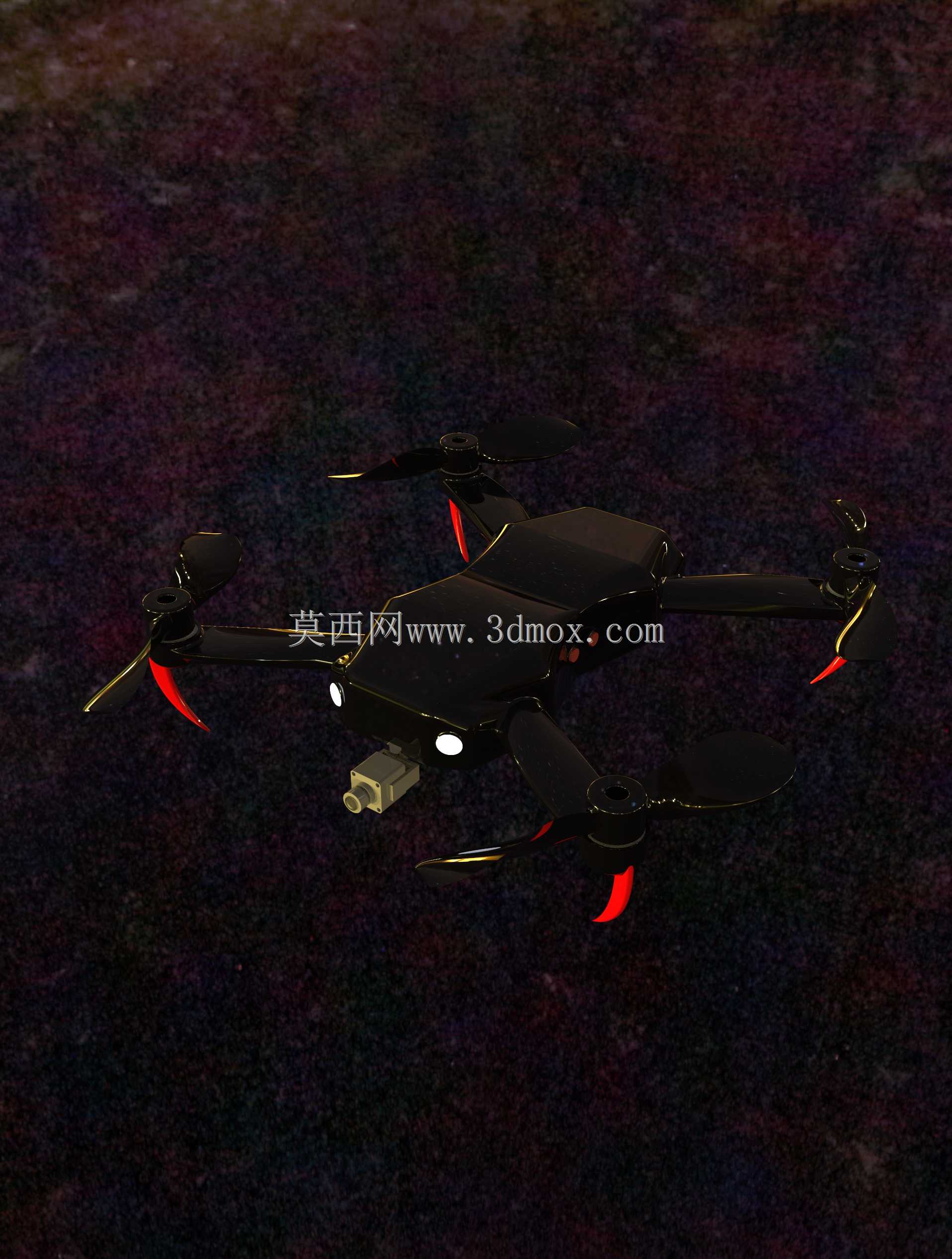

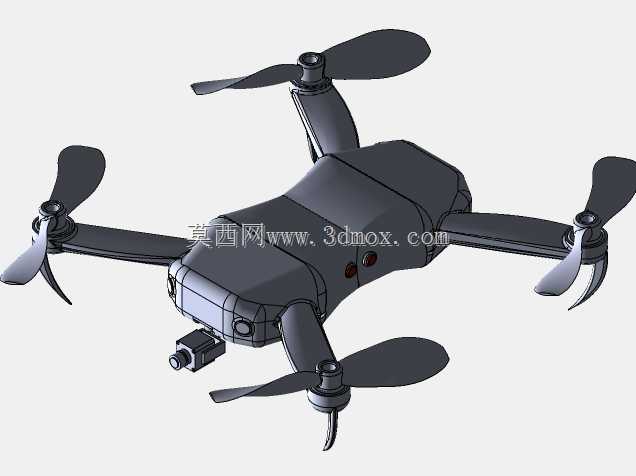

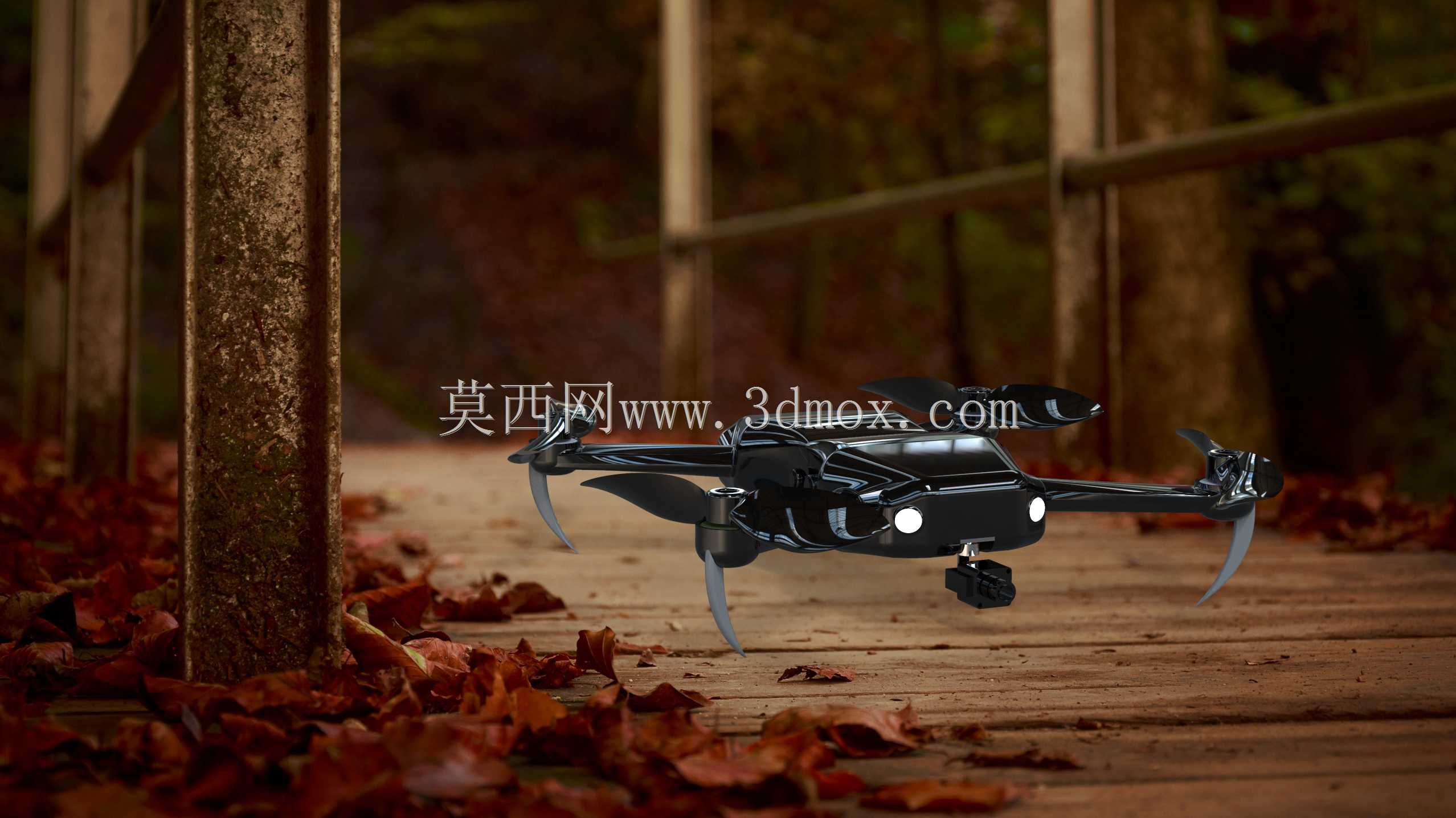

　　从实际作业边界来看，这类小型四旋翼无人机多用于厂区管线巡检、户外场地测绘、活动航拍以及小型观测设备搭载，机身前部预留了摄像载荷安装位，图中机头下方的云台挂载接口可以固定轻量化运动相机或视觉采集模块，镜头朝向正前方并带有小角度俯视角，能够在飞行过程中同步采集地面画面。设计时需要优先保证挂载点与机身重心的匹配关系，载荷重量不能超出单轴动力的冗余余量，挂载位置尽量靠近整机几何中心，避免载荷偏置导致飞行配平难度上升，也防止起降过程中镜头触地磕碰。

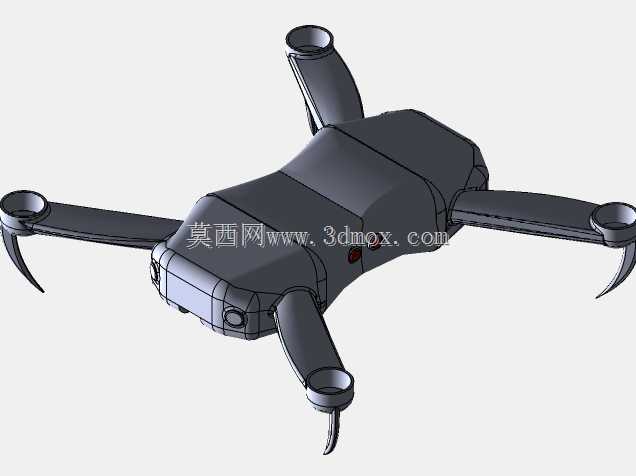

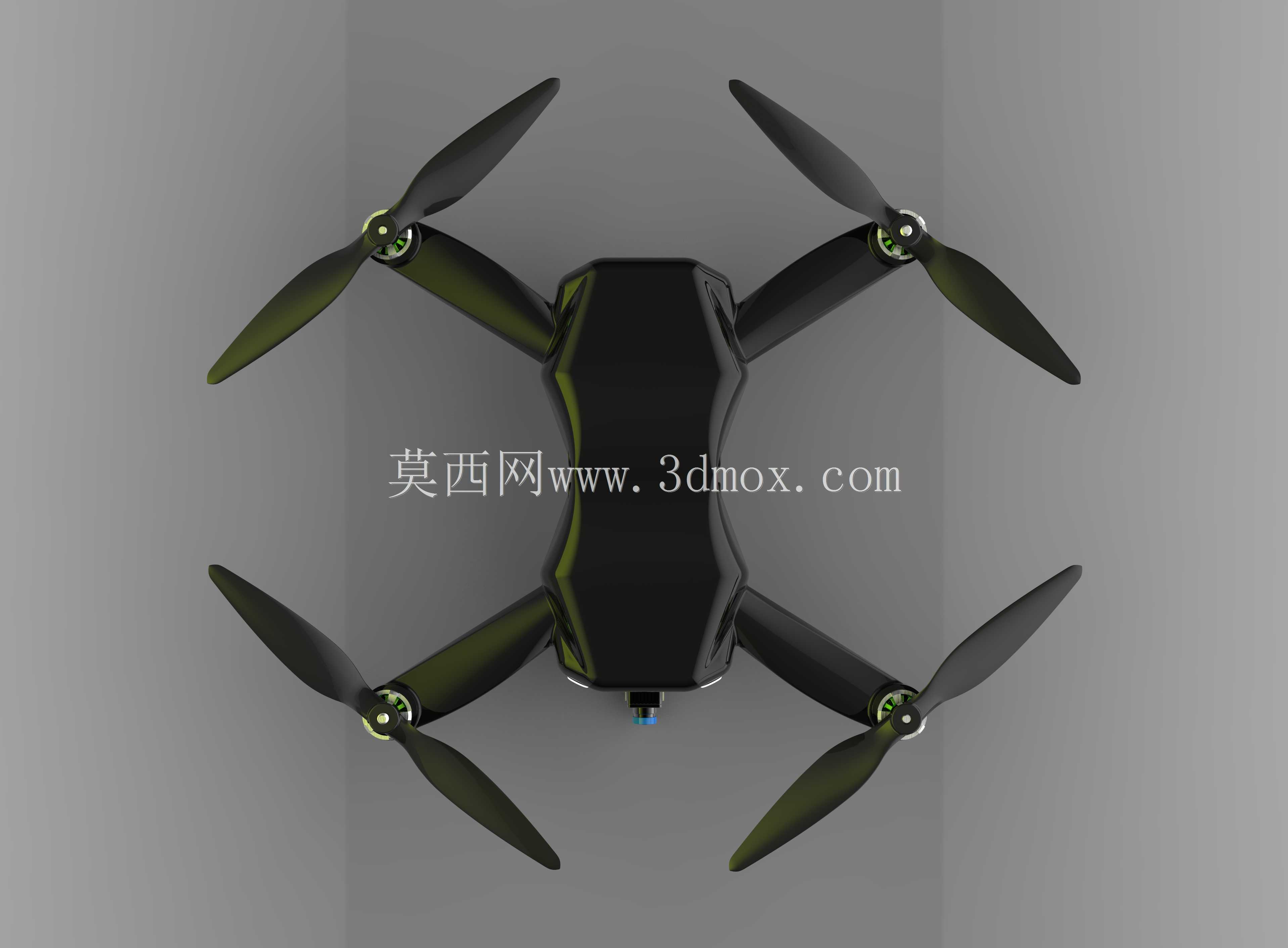

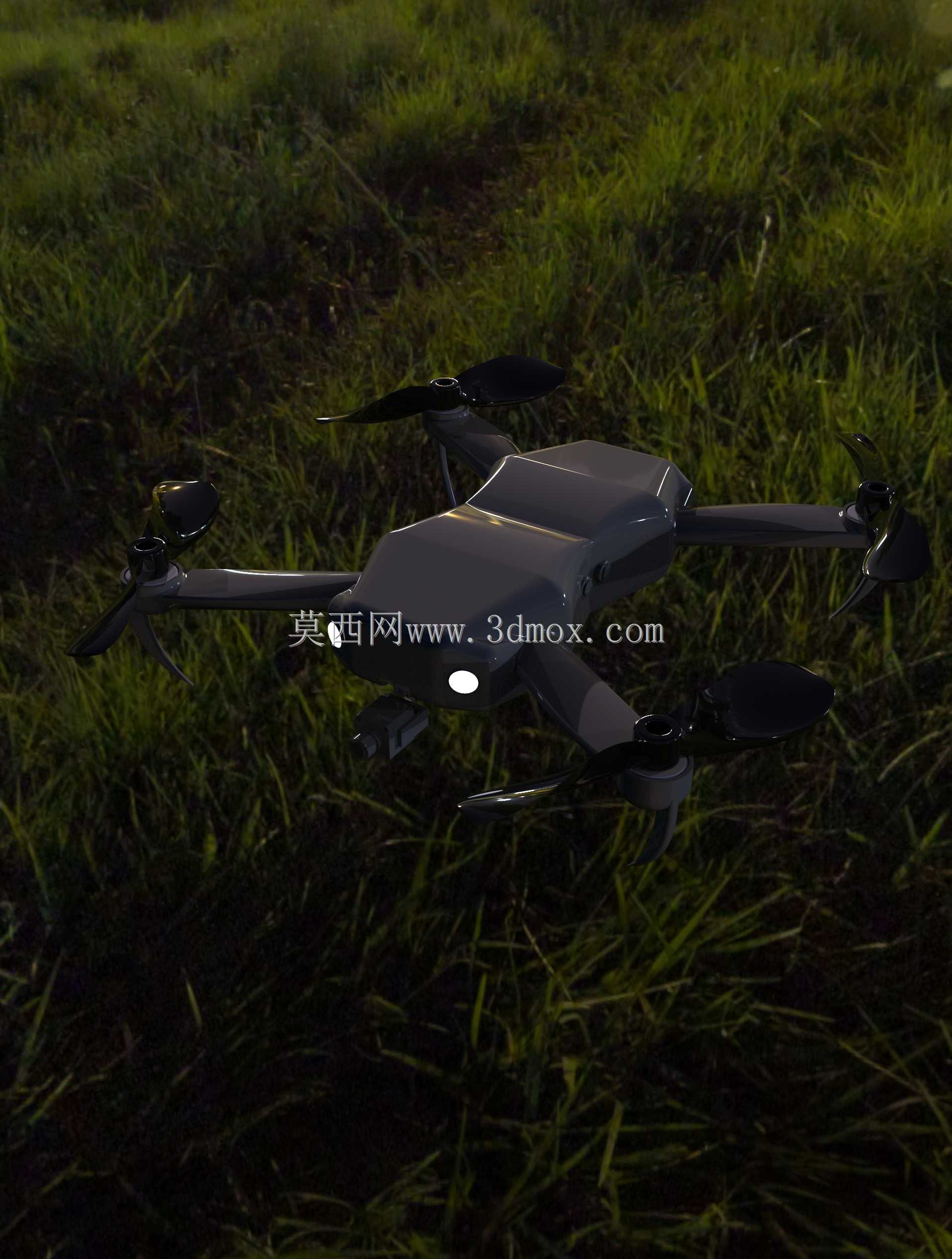

　　机身主体采用流线型封闭壳体造型，上壳面做平滑弧面过渡，既可以降低低空飞行时的空气阻力，也能将飞控板、电池、电调等核心元器件封闭在壳体内部，减少户外扬尘、露水对电路部分的影响。壳体下部预留电池仓拆装空间，日常作业更换电池时不需要拆解整机机臂，维护路径顺畅。四个机臂与中心机身的连接部位做了加强过渡，机臂本身采用细长等截面构型，在保证臂长足够拉开旋翼间距、避免相邻螺旋桨气动干扰的前提下，尽可能控制臂体自身重量，降低整机转动惯量，让飞行动作更灵活。

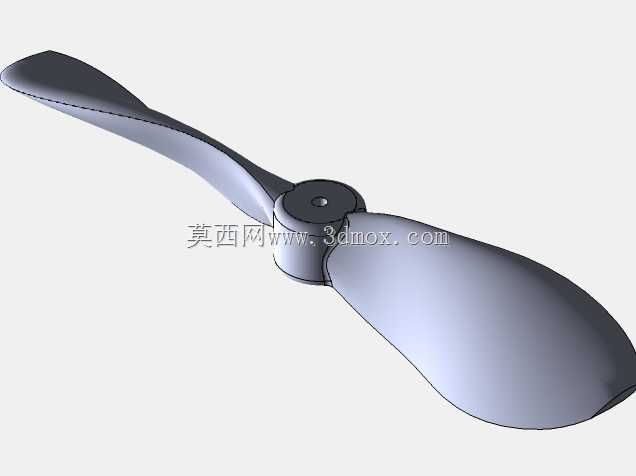

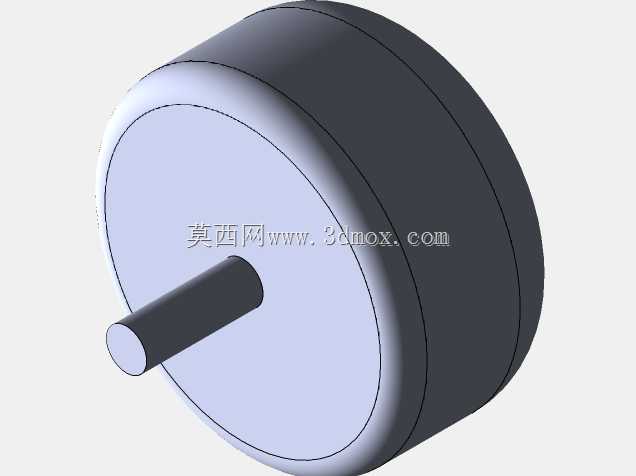

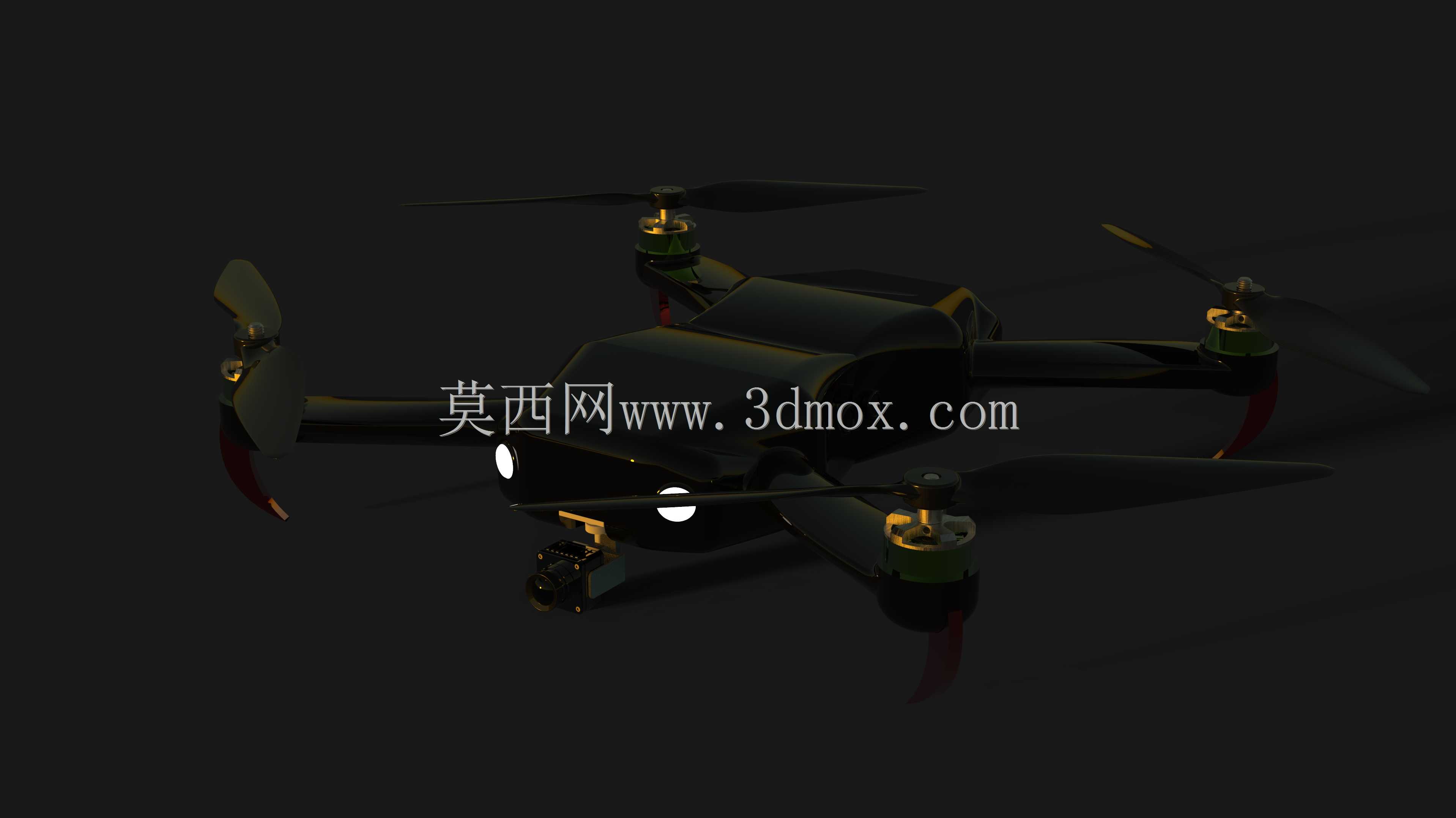

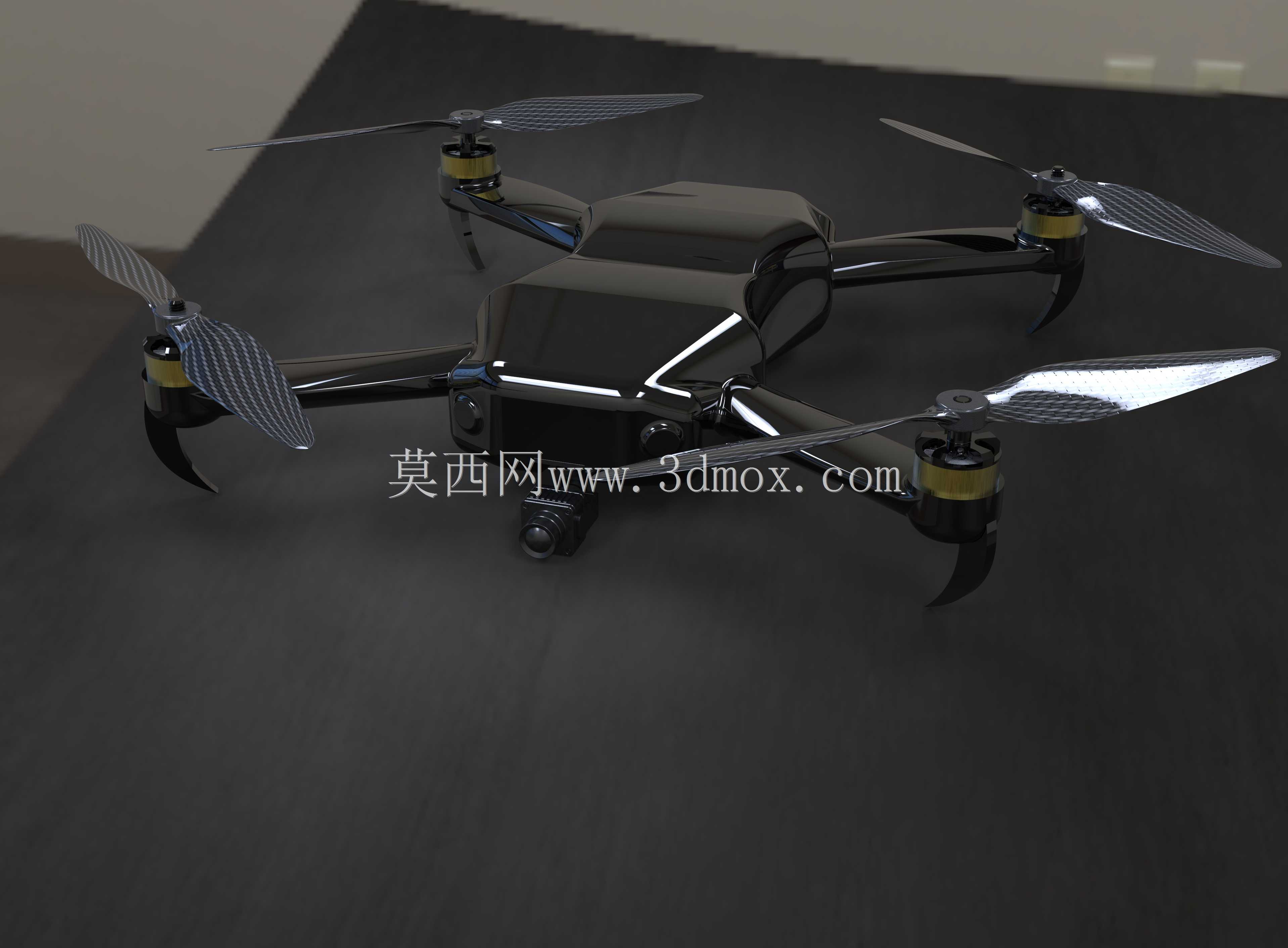

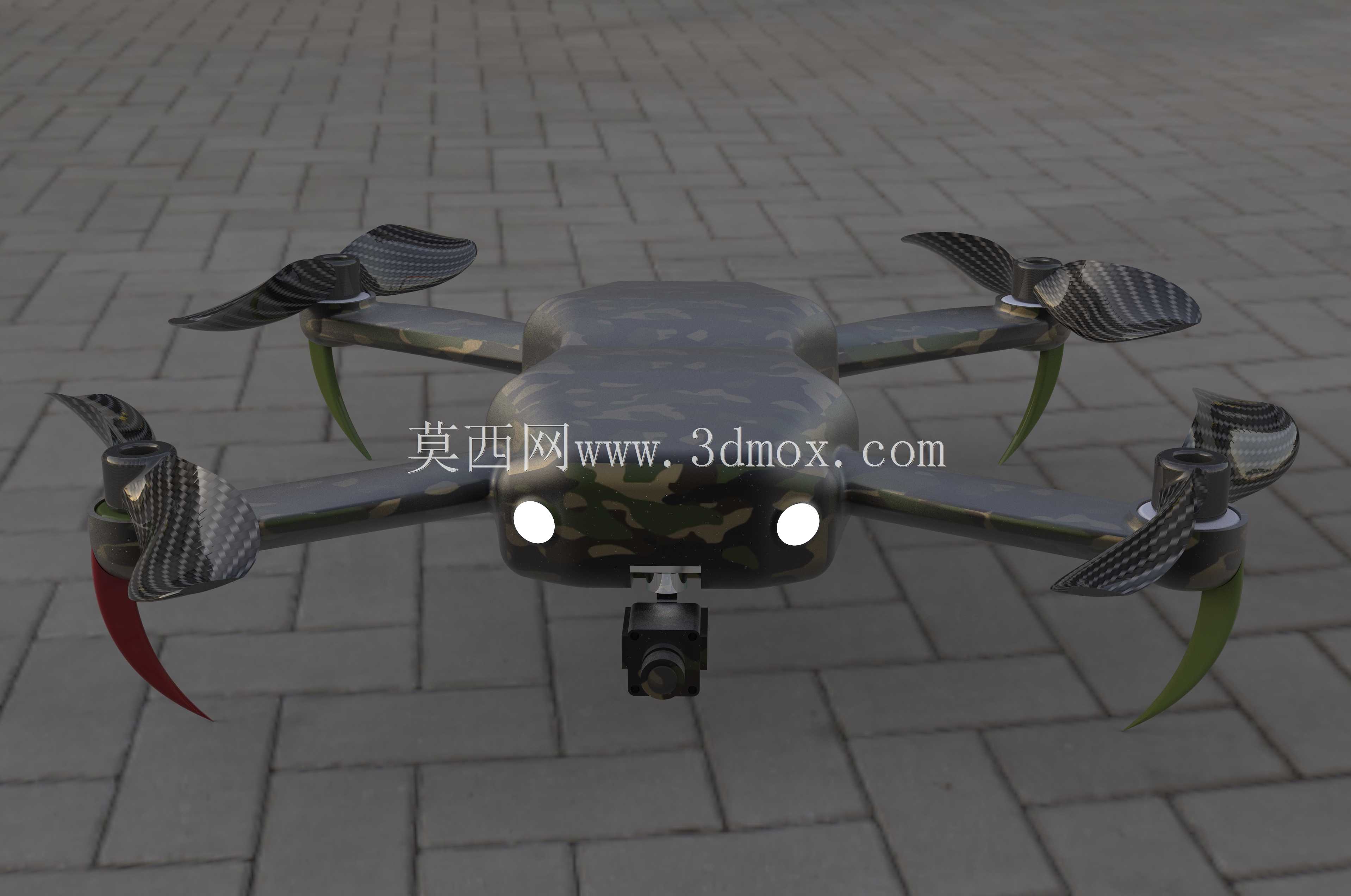

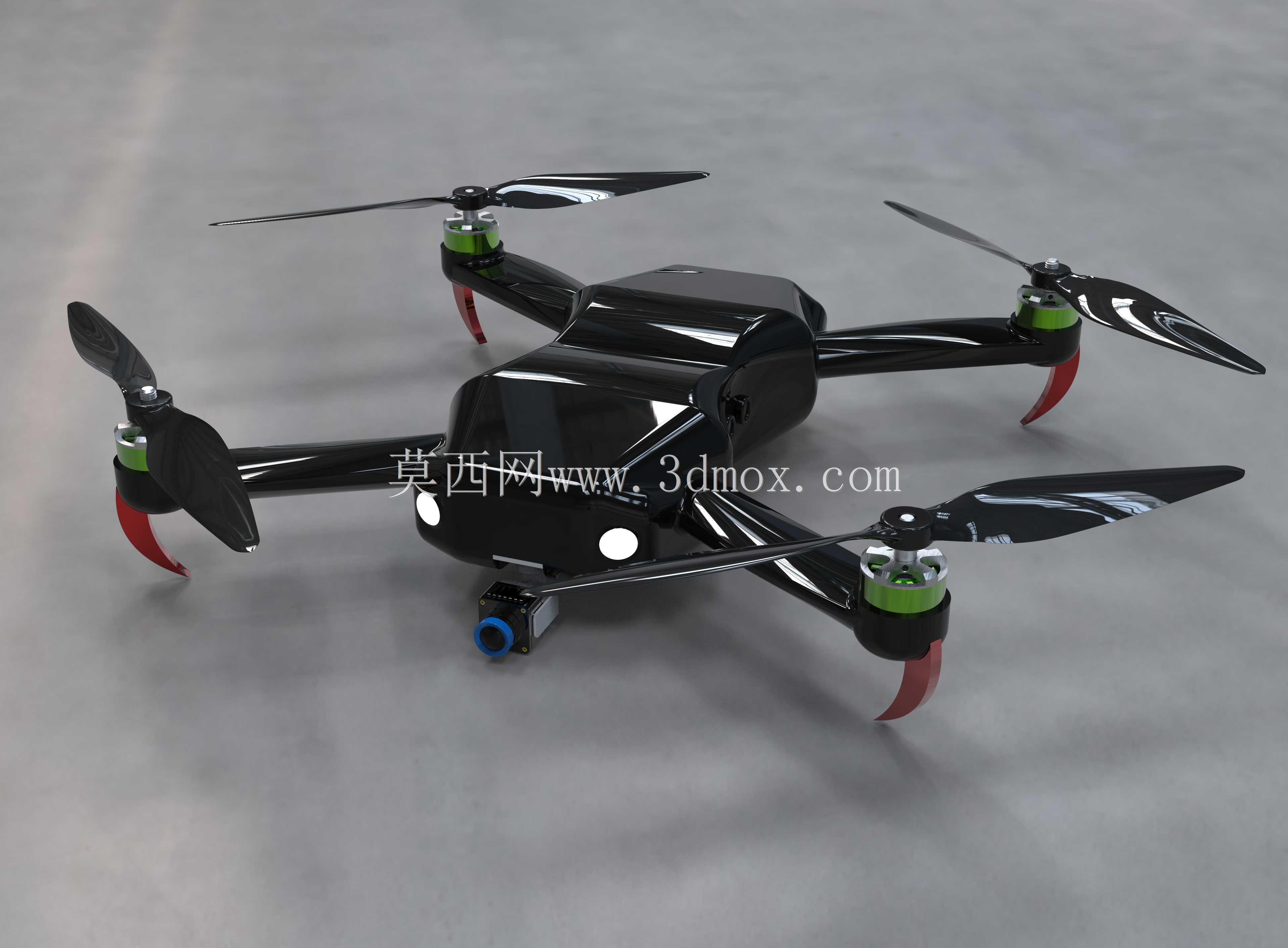

　　动力端的结构细节在模型中做了完整还原：每个机臂末端固定电机安装座，电机输出轴直接连接螺旋桨，桨叶采用两叶快拆构型，桨根带有锁紧结构，现场更换桨叶时不需要额外工具。桨叶下方设置了红色弧形起落护架，护架向下延伸超出桨叶旋转平面的最低位置，当无人机紧急降落或者发生轻微侧翻时，护架会先接触地面，承担支撑与缓冲作用，避免螺旋桨桨尖直接撞击地面断裂，同时也能防止桨叶在近地飞行时剐蹭杂草、障碍物。机臂末端电机座处加入了绿色定位衬段，装配时可以快速区分电机安装朝向，也对应不同转向电机的布线分组，减少总装时接线出错的概率。

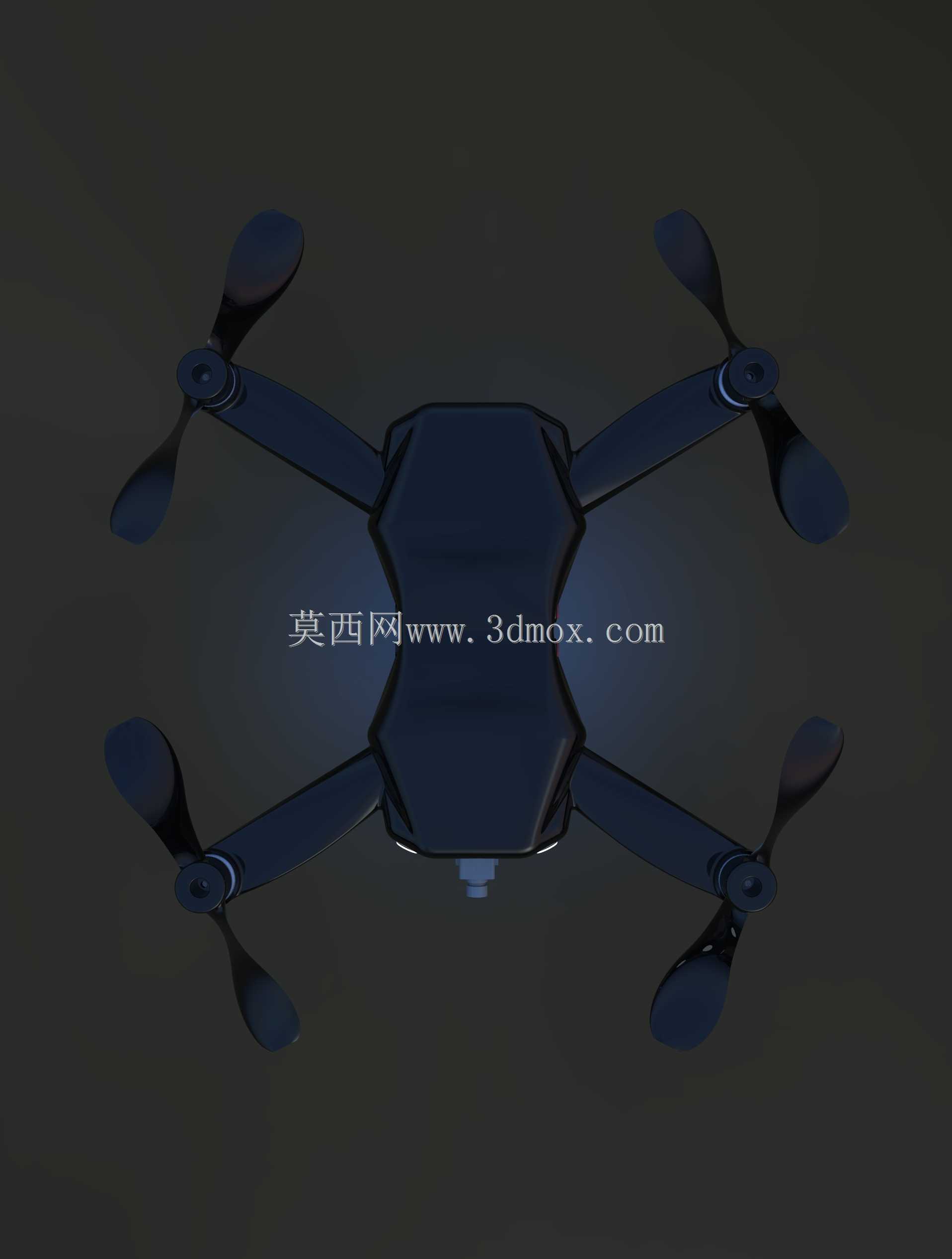

　　旋翼间距的尺寸设定需要同时兼顾气动效率与整机收纳尺寸：臂长过短会让四个旋翼的下洗气流互相干扰，降低悬停稳定性；臂长过长则会放大机身整体尺寸，提升机臂根部的弯曲载荷，也不利于外出携带。该方案的臂长取值让相邻桨尖之间保留足够安全间隙，高速转动时桨叶不会发生干涉，同时整机对角线尺寸控制在单人可手持搬运的范围内，外场作业不需要专用运输车架。

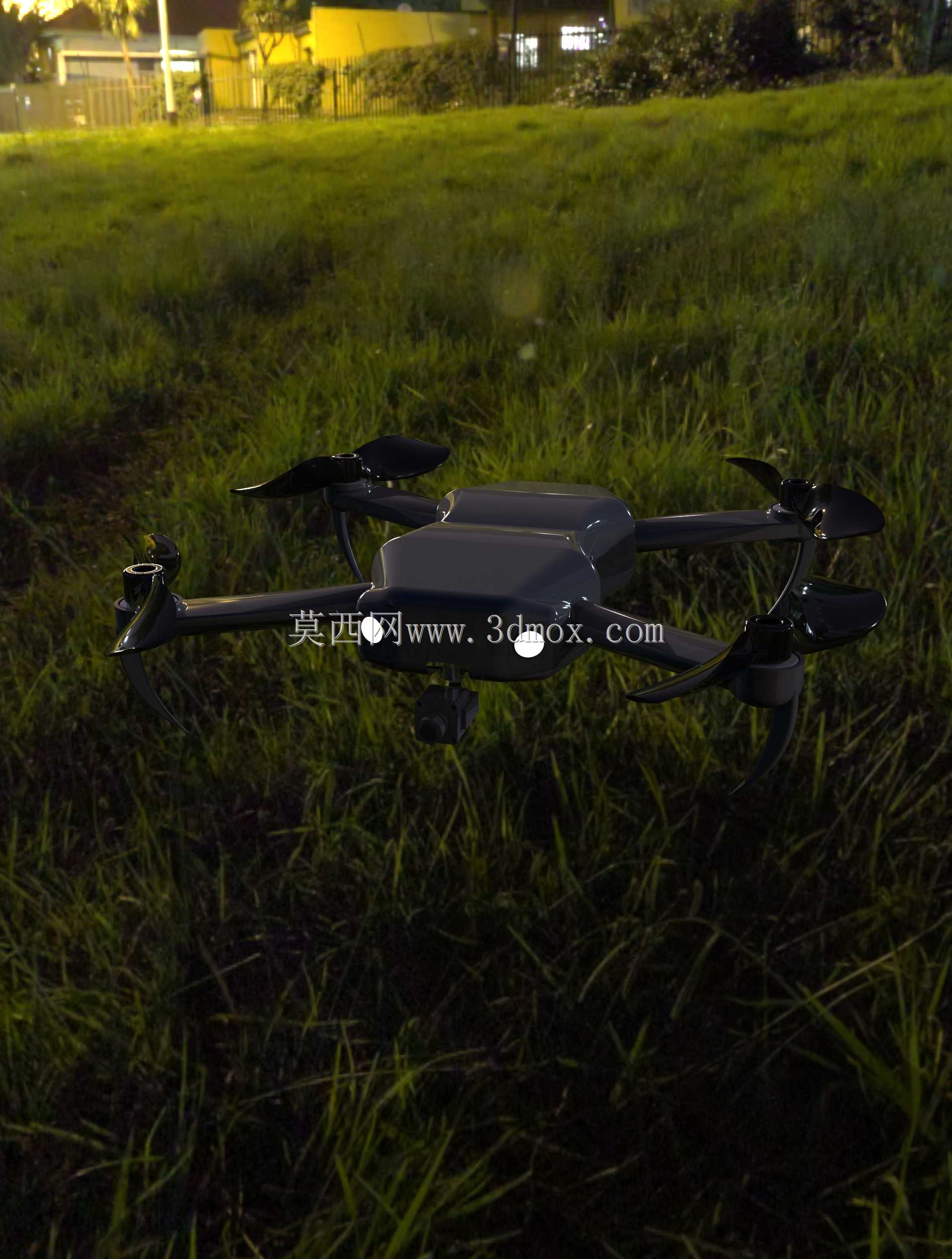

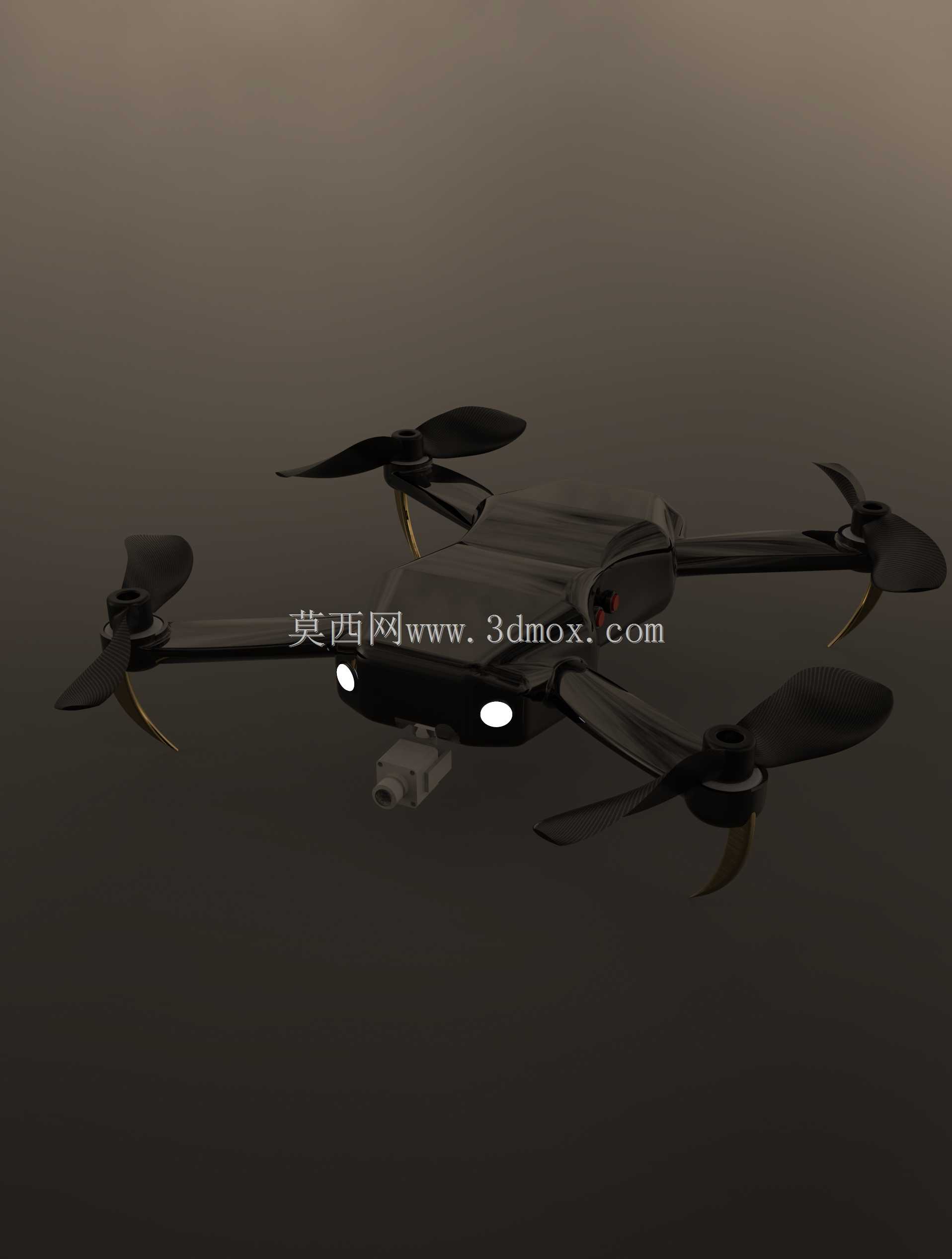

　　起落支撑没有采用额外的独立高脚架结构，而是依托机臂末端的护弧完成近地支撑，这样设计可以减少整机零件数量，降低结构重量，同时让机身底部与地面之间留出足够高度，保证机头下方挂载的相机镜头不会接触地面。机身前部设置了两处圆形视觉指示灯位，夜间或者低光照环境下飞行时，可以通过灯位判断无人机机头朝向，帮助操作人员确认飞行姿态方向。

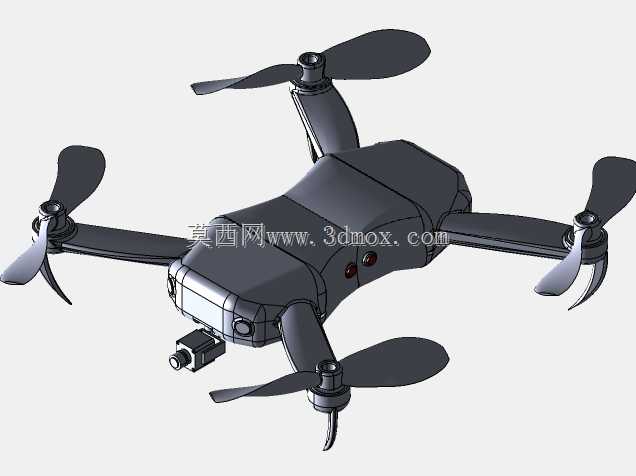

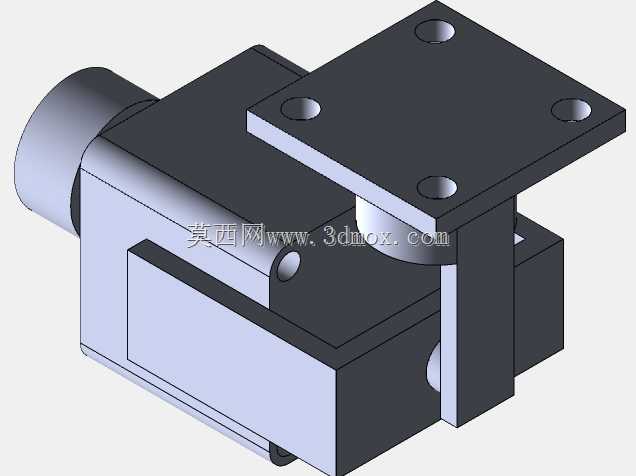

　　建模过程中整机各部件的装配关系完全按照实际装机逻辑搭建：电机座与机臂端面同轴配合，螺旋桨安装面与电机输出轴垂直，机臂根部与机身壳体的连接面贴合完整，挂载云台的接口孔位与机身底部横梁对齐，没有出现装配干涉。壳体的分模线沿着机身侧面最大轮廓布置，后续如果做实物开模或者3D打印试制，都可以直接沿分模面拆分上下壳，内部预留的电路板安装柱、电池限位筋位都对应实际元器件的安装尺寸，不会出现壳体内腔空间不足、元器件无法放入的问题。

　　从气动与结构平衡角度校核，整机重心落在四个旋翼围成的矩形中心区域，电池作为重量占比最高的部件，安装位置紧贴重心平面，大幅降低姿态调整时的惯性力矩。机臂根部的过渡圆角避免了应力集中，在无人机降落受到冲击载荷时，作用力可以沿着机臂平滑传递到中心机身框架，不会在臂根位置出现应力断裂风险。整套结构既满足低空航拍作业的功能需求，也兼顾了外场使用的维护便捷性与抗磕碰能力。
