双腔体管路连接集成阀块结构

　　这套集成式管路连接结构的设计出发点，是解决狭小安装空间内多流道并行布设时的元件排布冲突问题，在流体输送、小型实验台架、便携生化检测设备以及车载辅助管路系统中，这类紧凑布局的需求十分普遍。常规管路布设往往采用独立接头加直通硬管逐段拼接的方案，当两路介质需要在同一安装点位完成转向、对接与固定时，零散接头会占用大量横向空间，多段管路的累计装配公差还容易导致接口对位偏差，后期运行中出现接头渗漏、管路共振磨损的概率也会随连接点数量上升。

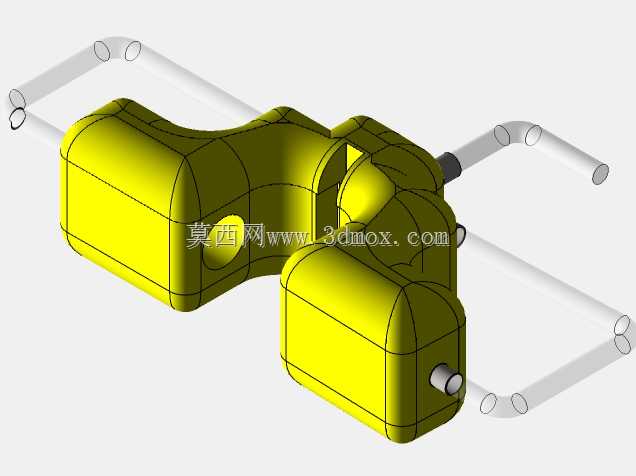

　　从结构布局来看，主体承载部分采用两个近似圆角方腔的块状单元并列排布，两个腔体之间通过收窄的弧形过渡段连为整体，没有采用分体拼接再锁附的形式，一体化的基体可以避免结合面密封失效的隐患。腔体外部所有棱边都做了大圆角钝化处理，一方面是消除块状结构的应力集中尖角，在承压工况下圆角过渡可以把局部峰值应力分散到更大的壁面区域，降低长期循环载荷下出现开裂的风险；另一方面圆角外壳也适配包覆式安装卡座的定位型面，装配时不会出现尖角卡滞、划伤密封垫的问题。

　　外接管路部分采用透明硬质弯管作为流道延伸段，弯管的弯折半径经过匹配校核，没有采用过小的弯曲半径，避免管路弯折处出现流道截面缩窄、介质流阻陡增的问题。每段弯管和黄色基体的对接位置都设置了轴向定位轴颈，管路端部套入轴颈后可以通过快插卡箍或者粘接密封完成固定，接口处的同轴度由基体上的预制安装孔保证，不需要装配时反复调整管路角度。弯管末端的翻边结构可以作为轴向限位面，当管路受到向外的拉拽力时，翻边会抵住安装孔端面，避免管路从接头处脱出。

　　安装边界层面，整个组件的横向总跨度由两侧外伸弯管的端点决定，布设安装位时需要在基体左右两侧预留出弯管的弯曲活动空间，不能在弯管圆弧段的外侧紧贴布置其他硬质元件，防止装配干涉以及运行过程中管路和相邻部件发生摩擦。基体下方的两个圆柱凸台是主定位接口，凸台的外径和配套设备面板上的安装孔采用间隙配合，装入后可以通过端面密封圈压合实现侧方密封，凸台轴向伸出长度经过控制，既保证密封垫有足够的压缩量，又不会因为伸入对接腔过长而阻挡内部流道。

　　设计过程中对腔体内部的流道走向做了同步优化，两路介质分别从对应侧的管路接口进入腔体，内部流道顺着腔体的弧形轮廓平滑转向，没有出现直角急转的流道断面，介质在腔体内流动时的涡流区域被控制在很小范围，对于输送含微小颗粒的介质或者低粘度试剂的场景，平滑流道也能减少残留积液，避免停机后腔体内存液变质。基体外侧预留的圆形沉孔可以装入固定锁件，既可以用来安装固定卡扣把整个阀块锁定在设备机架上，也可以作为压力检测接口的安装位，按需加装压力表或者压力传感器来实时监测腔体内的介质压力。

　　在实际选型适配时，这套结构可以根据输送介质的特性更换基体材质，输送常规水介质或者中性试剂时可以采用硬质工程塑料一体注塑成型，成本低且自重较轻；输送有一定压力的工业流体时则可以更换为金属材质机加工成型，壁面厚度按照承压等级做对应加厚。两侧外伸的透明管路除了导流作用外，还可以直接观察管路内部的介质流动状态，出现气泡、堵塞或者介质变色时能够第一时间从外部发现，不用拆解设备就能完成初步故障排查。

　　装配工序上，整个组件没有复杂的多零件嵌套结构，基体作为核心承载件一次加工成型，仅需要在对应接口处装配密封件和外接管路，装配步骤少，累计装配误差容易控制。后期维护时，如果外部弯管出现磨损或者老化，不需要拆卸整个主阀体，仅需要松开接口处的固定件更换对应弯管即可，维护操作的空间需求很小，适配设备内部检修空间局促的使用场景。
