弗莱恩手动圆盘式剪切修边工装结构

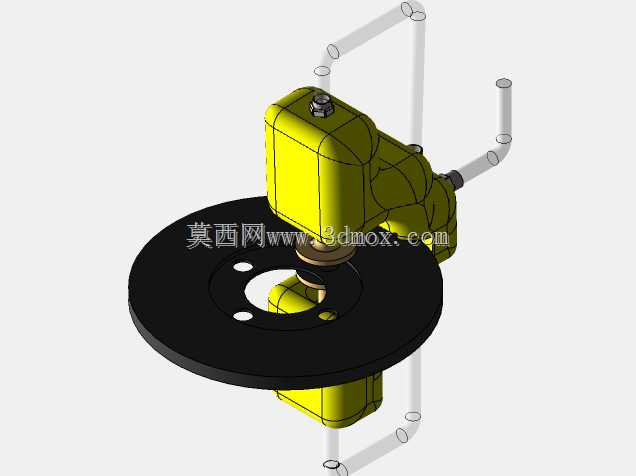

　　该结构呈现的是一种手动圆盘式剪切修边工装，主体由上下夹持式黄色箱体、黑色圆盘刀座、侧向摇臂以及透明示意的操作框架组成。设备的核心工作区域集中在圆盘中心附近，黑色圆盘承担承载、定位和旋转剪切支撑作用，黄色箱体内部容纳传动、压紧与刀轴配合结构，侧向伸出的管状摇臂用于人工施力，使操作者能够围绕板材边缘完成连续进给。

　　从现场使用角度看，这类工装常用于薄板、软质板材、覆膜片材或小型金属坯料的边缘修整。作业时，待加工板材从圆盘与机头之间的工作间隙送入，刀轴附近的压紧结构先将局部材料稳定住，再通过相对运动形成剪切作用。与大型剪板设备相比，它更适合小批量试制、维修工位、教学实训以及边角料修正场景。对于轮廓不规则、需要沿孔位或外圆逐步修边的零件，圆盘式支撑面可以提供较稳定的依托，减少薄板在手动剪切过程中产生翘曲。

　　结构设计上，黄色箱体采用近似多边形的包覆外形，并非单纯追求外观，而是为内部齿轮、轴系、弹簧或连杆机构预留安装空间。箱体上部设置紧固件，用于检修时打开盖板或调整内部传动间隙；下部与圆盘刀座形成对应关系，使剪切力能够沿较近的力传递路径闭合，避免悬臂过长造成刚度不足。圆盘上开设多个通孔，既可以减轻转动部分质量，也可作为定位孔、排屑孔或与下方支架连接的固定孔。孔位分布围绕中心工作区布置，在保证盘面强度的同时，为不同规格板材的临时定位提供可能。

　　摇臂从箱体侧部伸出，并通过弯管形态形成合适的握持高度。人工操作时，摇臂不是简单的杠杆，而是带动内部机构完成咬合、进给或复位动作的输入端。弯管转折处考虑了手部操作空间，使操作者站位于设备侧前方即可施力，不必将手靠近圆盘剪切区。透明杆件在模型中用于表达外围防护或辅助支架的空间关系，能够直观看出操作区、驱动区和人员站位之间的边界。

　　安装边界方面，圆盘直径决定了设备单次可支撑的板材范围，也限制了小型工作台面上的布置尺寸。设计时需要在圆盘周围预留摇臂回转空间，尤其在侧向和上方不能布置过高的干涉物。箱体底部与圆盘中心应保持同轴或确定的偏心关系，刀轴穿过盘面中心区域时，需要控制轴向间隙，否则剪切厚板时容易出现毛刺增大、卡滞或刀口偏磨。若将该工装固定到工作台，支架应落在圆盘下方承载较强的位置，避免仅依靠盘面承受全部剪切反力。

　　从功能特性看，该结构强调机械约束清晰、操作路径短和维护方便。上部紧固件、侧部输入臂、中部刀轴和下部圆盘之间形成完整受力链；板材进入中心后，局部压紧与剪切动作配合，可降低人工扶持难度。对于结构设计人员，建模时应重点检查摇臂运动包络、箱体内部零件装配顺序、圆盘与刀轴的同轴度，以及盘面孔位对刚度的影响。对于设备选型人员，则需要结合板材厚度、材料强度、边缘直线度要求和产量判断其适用范围。该模型适合作为手动剪切工装、圆盘修边设备和轻型钣金辅助机具的结构参考。
