平衡重式内燃叉车整机结构设计

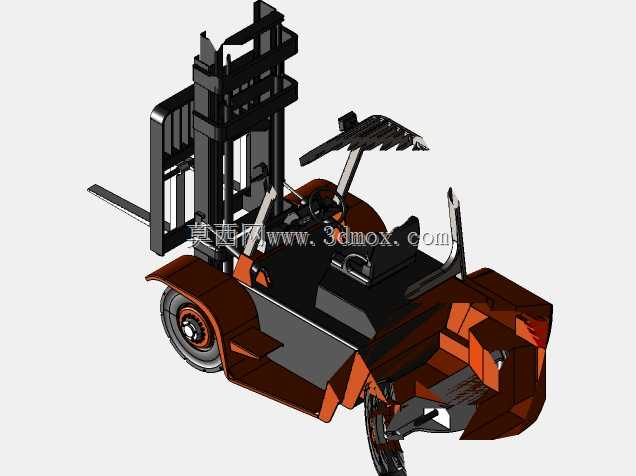

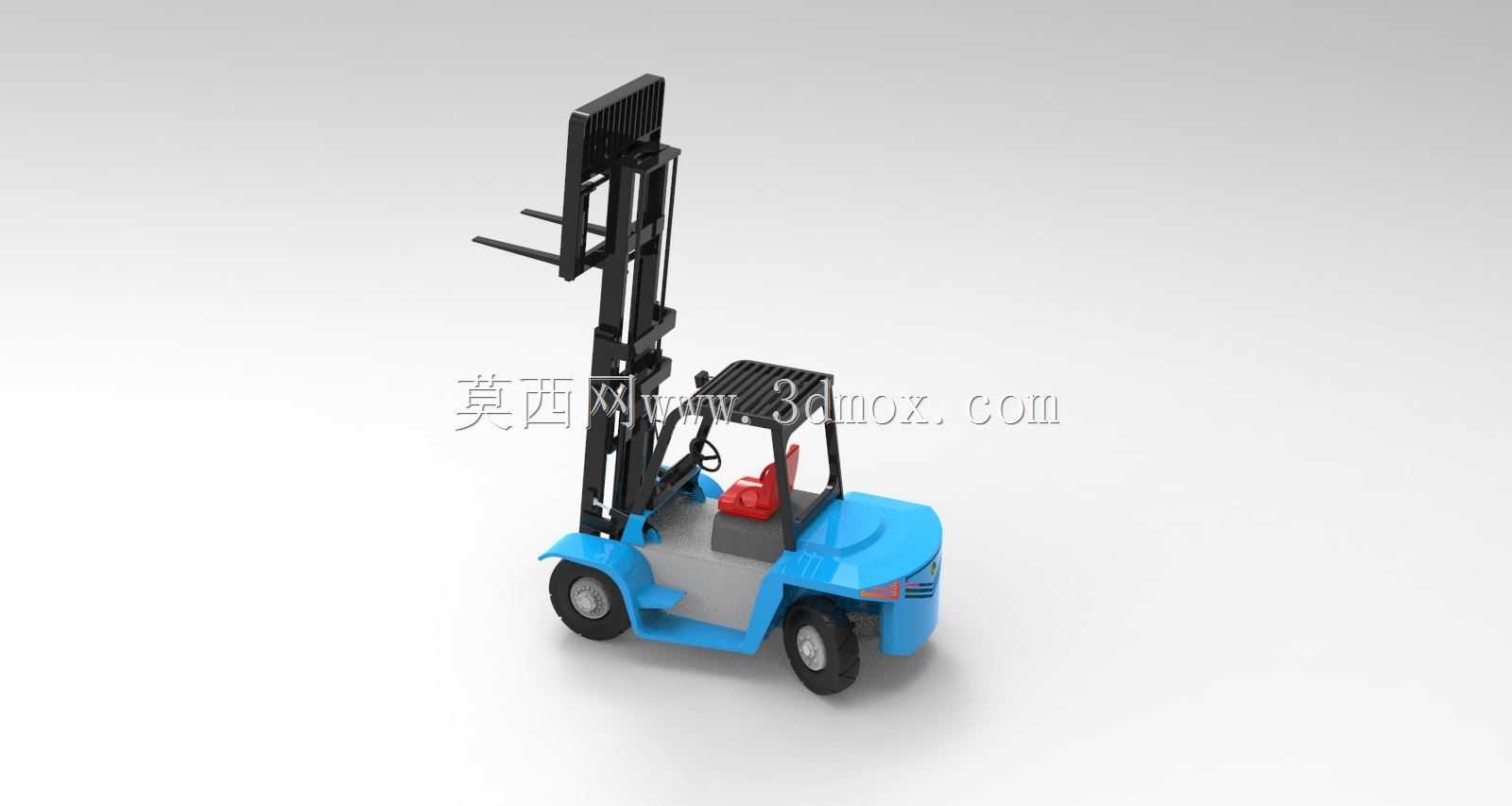

　　这款平衡重式叉车的三维结构围绕厂区短驳、仓储堆垛、货车装卸等高频作业场景搭建，整车采用尾部配重抵消前部载荷的经典布局，适配生产车间原料转运、成品仓库高位码放、物流月台装卸货、五金钢材市场成件物料搬运等工况，可完成托盘货物的水平搬运、垂直起升、堆垛取放作业，是厂内物流环节衔接仓储与运输的核心搬运装备。

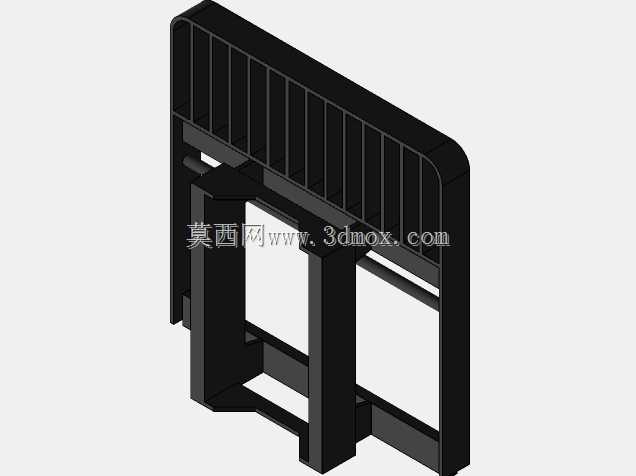

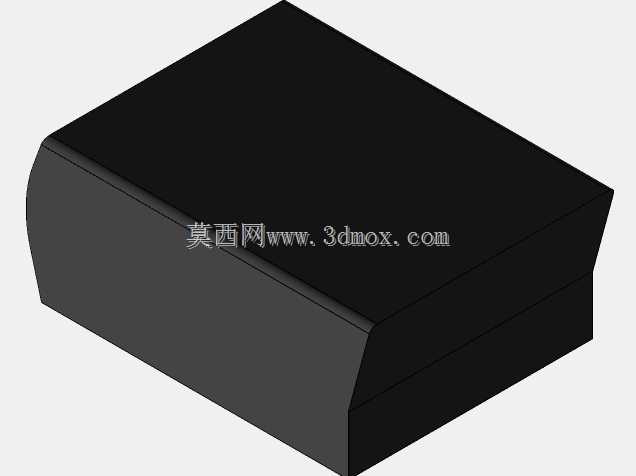

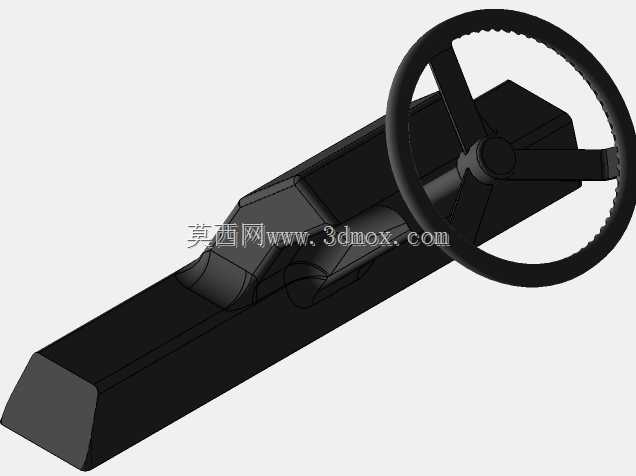

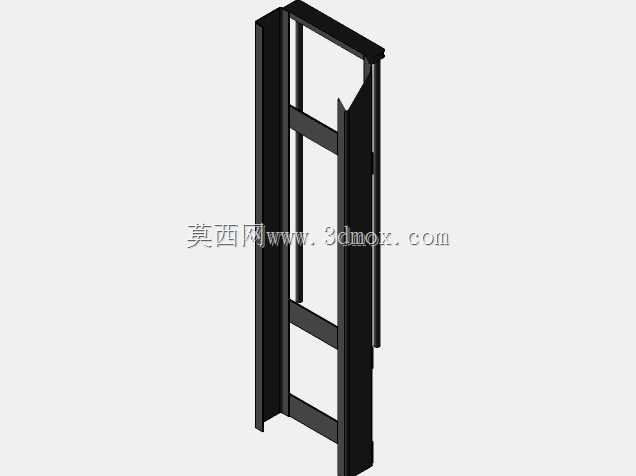

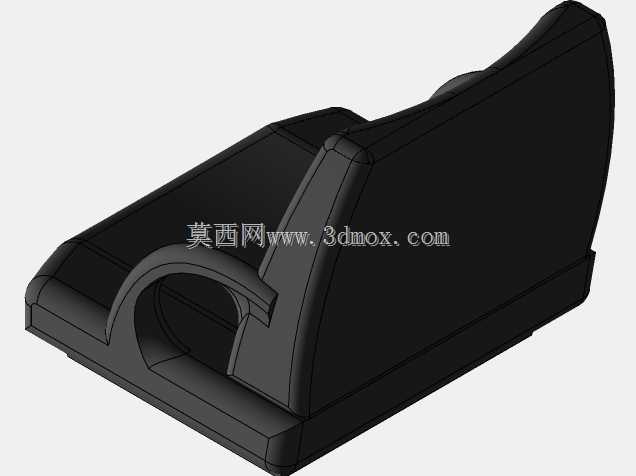

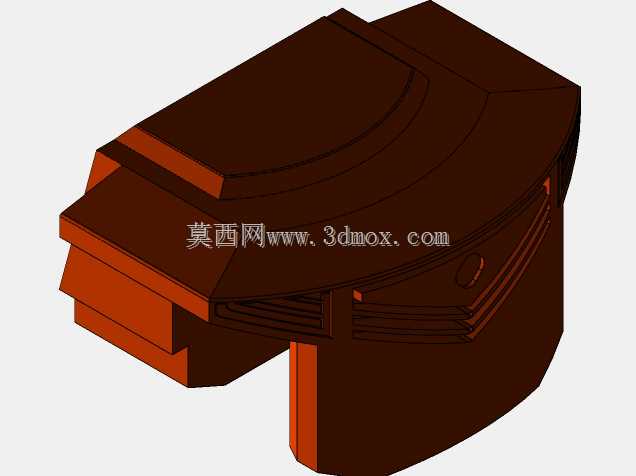

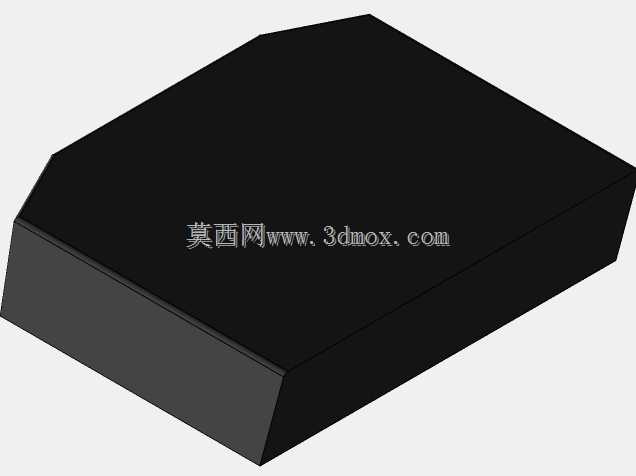

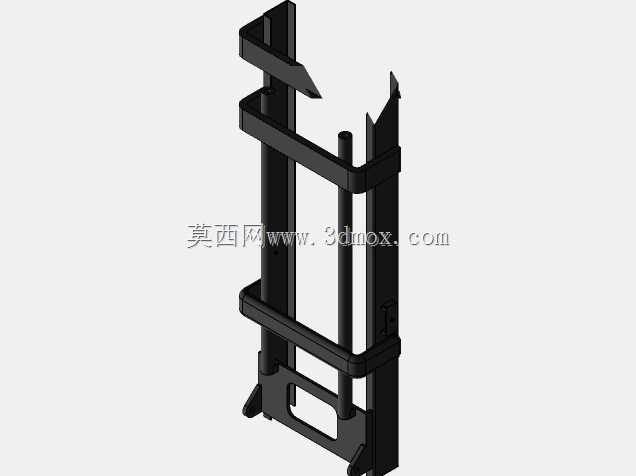

　　建模过程中优先还原整机真实作业的结构逻辑，没有做脱离工程实际的外观简化：车体前部设置两级升降门架，门架由内外嵌套的型钢立柱组成，配合起升油缸、链条传动机构带动货叉架沿立柱导轨上下滑移，货叉挂接在滑架上可横向调整间距，适配不同规格托盘的叉取需求；门架顶部设置挡货架，避免起升过程中货物向后滑移侵入驾驶区域，兼顾作业防护与结构刚性。车体中部为驾驶操作区，布置带防护靠背的座椅、操作操纵杆与转向控制部件，座椅下方预留动力总成、液压油箱与传动系统的安装空间，车体尾部集成厚重平衡重块，配重重量与额定起升载荷、载荷中心距严格匹配，当货叉承载货物前倾时，尾部配重可绕前轮支点形成反向力矩，避免整车前倾失稳，这也是平衡重式叉车区别于手动搬运车的核心结构特征。

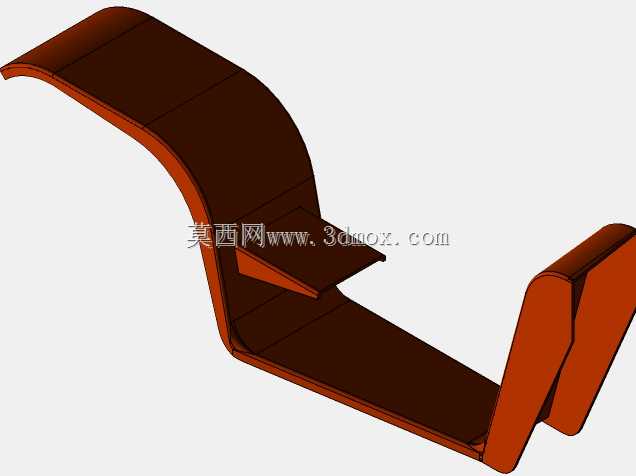

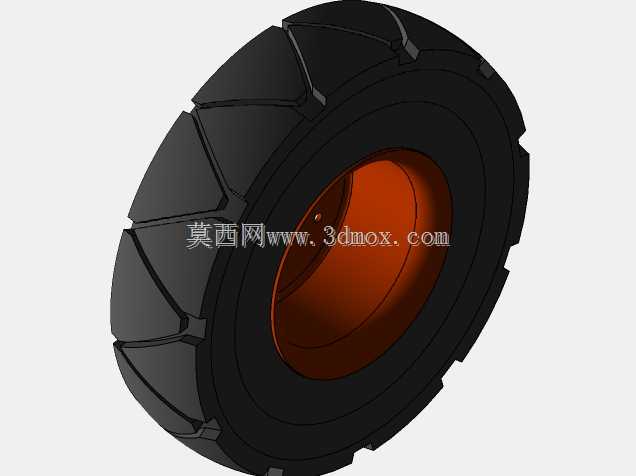

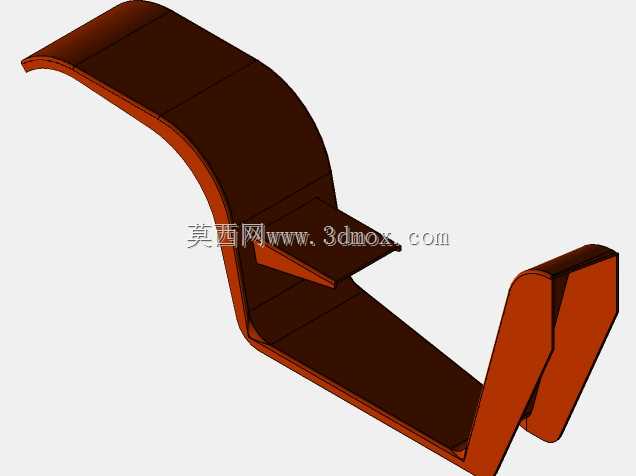

　　行走部分采用工业实心轮胎，前轮为驱动轮、后轮为转向轮，小半径转向设计让整车可在狭窄仓库通道内完成转向掉头，适配宽度有限的室内仓储巷道；车体外壳的蓝色覆盖件为钣金护罩，既对内部动力、液压管路形成防护，也预留了检修开口，方便日常维护时拆解查看内部部件。

　　从安装边界与尺寸匹配角度，建模时同步核对了各部件的装配干涉：门架起升全行程中，滑架、链条、油缸的运动路径不会和车体前部护板、驾驶区操纵部件发生碰撞；尾部配重的外轮廓超出车体后轮后侧，转向时后轮摆动余量、配重与周边障碍物的安全距离都按真实叉车的作业空间预留；货叉最低落地高度符合托盘进叉的间隙要求，最大起升高度对应常规仓库三层货架的堆垛高度，门架缩回后的整车总高度满足厂区车间门洞、货运货车车厢的进出限高要求。

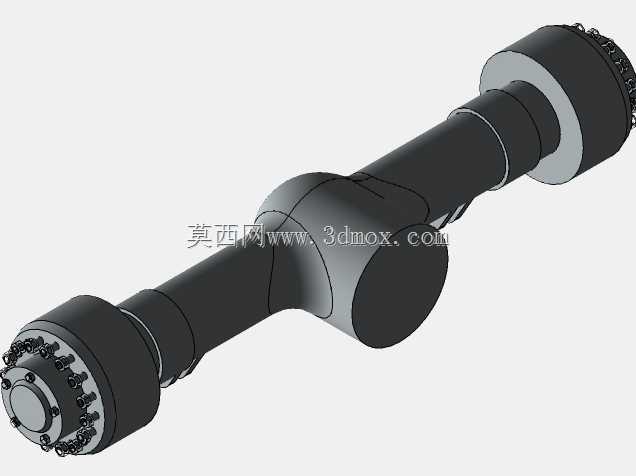

　　结构设计上充分考虑叉车的实际受力特性：门架立柱采用型钢截面，承受货物偏载带来的弯曲力矩，起升油缸沿门架中部竖直布置，推力直接传递到起升链条，传动路径简洁高效；车体底盘为焊接框架结构，承载动力总成、配重与门架的全部载荷，前后轮的安装支座位置经过受力校核，满载急刹、门架前倾取货的工况下底盘变形量控制在合理范围。液压管路沿车体内部隐蔽布置，避开操作人员活动区域与轮胎运动范围，管路接头位置预留拆装空间，方便后期更换密封件与维护保养。

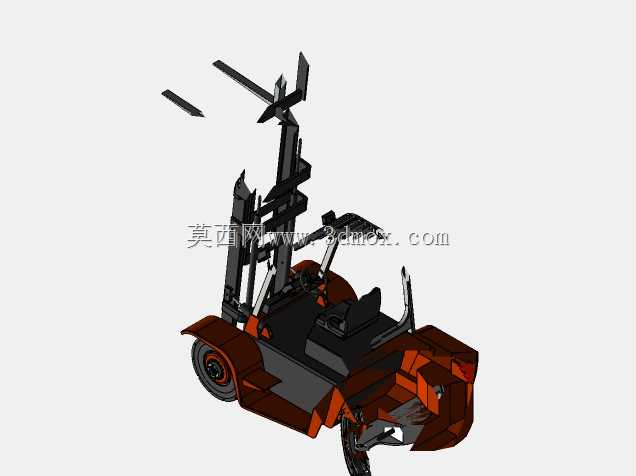

　　这款模型完整还原了叉车从行走底盘、起升门架、操作区域到尾部配重的全部核心结构，各部件的装配关系、运动逻辑都和实际工业叉车保持一致，结构设计人员可参考其布局逻辑优化厂内搬运设备的结构方案，也可作为物流装备选型时直观核对作业空间、尺寸边界的三维参照，帮助设计人员快速理解平衡重叉车的载荷传递、运动干涉避让与作业场景适配思路。
