围裙进纸器配套拍摄料斗结构设计

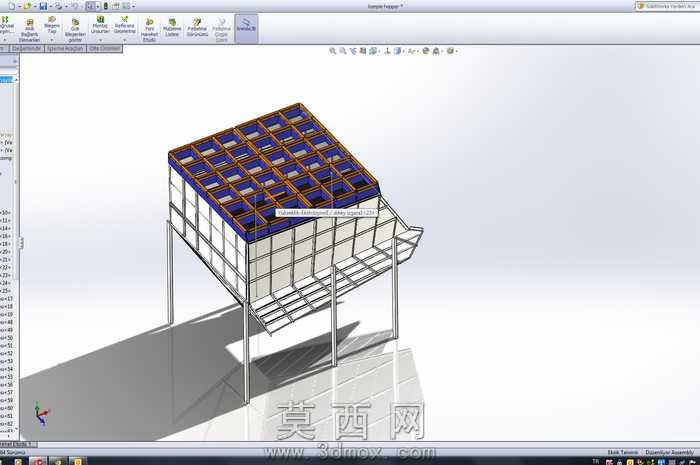

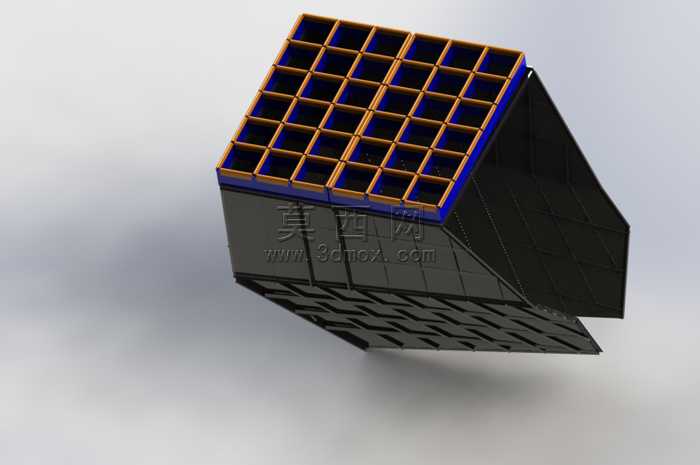

该三维模型为围裙进纸器配套的拍摄料斗，整体采用模块化结构设计，建模阶段以SolidWorks为核心工具完成全参数化建模，所有结构尺寸均按照实际进料工况的物料通行需求设定，保证各部件装配间隙合理，无干涉错位问题。模型主体分为上部格栅进料区与下部斜向导料仓两部分，上部格栅采用等距方格阵列设计，单个方格尺寸经过反复校核，可对进入料斗的物料进行初步规整分流，避免大块物料直接冲击导料仓内壁，格栅边框做了加厚处理，提升整体抗冲击强度，边缘设置蓝色封边结构，既可以强化格栅与下部仓体的连接密封性，也能在视觉上区分功能区域。下部导料仓采用倾斜溜槽式结构，倾斜角度经过力学模拟验证，可保证物料依靠自重顺利滑落，不会出现积料卡料问题，仓体外壁做了网格状加强筋设计，在不增加整体壁厚的前提下大幅提升结构刚性，降低长期受物料冲击产生的形变概率。渲染阶段采用哑光工程塑料与金属质感结合的材质方案，格栅边框赋予暖棕色金属质感材质，还原金属加工件的真实视觉效果，仓体主体采用深灰色哑光耐磨材质，模拟实际使用中耐磨钢材的表面质感，蓝色封边采用高饱和度亮面材质，突出结构分界。场景搭建采用浅灰色渐变背景，搭配柔和的漫反射打光方案，多角度展示料斗的整体形态与内部结构细节，阴影过渡自然，能够清晰呈现各部件的连接关系与结构特征。设计过程中充分考虑了料斗的实际使用场景，兼顾进料规整、导料顺畅、结构耐用的多重需求，所有结构细节都经过装配验证，可直接用于工程参考、工况模拟或者3D打印原型制作，也可作为同类进料设备结构设计的参考方案，帮助设计人员快速理解格栅式料斗的结构逻辑与设计要点。
