叉形杆端铰接固定连接件结构

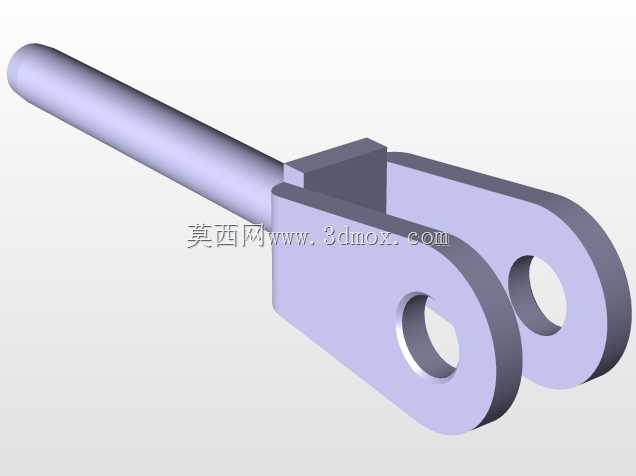

　　该零件属于典型的杆端叉形铰接连接件，整体由长圆杆与双耳叉头一体构成，主要用于拉杆、操纵连杆、调节撑杆或小型机构中需要传递轴向拉压载荷并允许一定角度摆动的位置。圆杆端可作为受力延伸段，与套管、螺纹调节件、焊接组件或其他杆系结构配合；叉头端通过同轴销孔与销轴、螺栓或铆钉连接，形成转动副，使被连接部件在装配后能够绕销轴轴线小幅回转，从而补偿制造误差、吸收运动偏差并避免连杆在受力过程中出现卡滞。

　　从结构布局看，长杆段采用圆形截面，具有较好的轴向承载能力和抗弯刚度，同时圆柱外形便于穿入管件、支座或导向孔中，加工与装配基准明确。杆与叉头交接处通过实体过渡连接，避免截面突变造成应力集中；叉头部分由两片平行耳板组成，耳板外侧轮廓为圆弧收头，内侧形成开口槽，用于容纳与之配合的单耳、拨叉或支架端部。两片耳板上设置同轴通孔，孔轴线垂直于杆轴，也垂直于叉口开合方向，这是铰接载荷传递的核心部位。销轴穿入后，载荷由耳板孔壁经销轴传递到配对件，再反作用至杆段，形成完整的力流路径。

　　设计这类零件时，首先要确定杆径、叉头宽度、耳板厚度、销孔直径及中心距等关键边界。杆径决定轴向拉伸、压缩与屈曲能力；耳板厚度和孔边距影响孔壁挤压、端面撕裂及弯曲强度；叉口内宽需要与配对连接件厚度匹配，并预留合理间隙，保证装配后既能顺利转动，又不产生过大侧向窜动。耳板端部采用半圆或大圆角过渡，可降低尖角处应力集中，也便于去毛刺和热处理。销孔与耳板侧面应保持垂直，两耳孔需保证同轴度，否则销轴装配后会出现别劲、磨损加快甚至无法穿装的问题。

　　在实际设备中，这类chape固定件常见于轻便操纵机构、夹具连杆、门窗启闭撑杆、通讯架设辅助工具、小型运输工具以及通用五金传动系统。其功能不是单独完成运动，而是作为杆系末端的连接接口，把线性杆件与旋转节点结合起来。若用于拉杆机构，圆杆端可承受拉力并将动作传递到叉头；若用于支撑或定位，叉头端允许被支撑件在角度变化时保持连接，同时限制不必要的脱开。装配时通常需要配合销轴、开口销、挡圈或锁紧螺母使用，以保证铰接点在振动工况下不松脱。

　　建模过程中应先建立杆轴与销孔轴线的基准关系，再绘制叉头轮廓并拉伸双耳实体，随后合并圆杆段。杆与叉头相接区域宜采用圆角或加厚过渡，尤其在受拉侧和耳板根部，应避免尖锐棱边。销孔可按实际配合要求建立光孔、倒角孔或带衬套孔结构；若后期需要加工图纸，还应补充孔的尺寸公差、两耳同轴度、叉口对称度以及杆段直线度等技术要求。对于需要批量生产的五金件，材料可选用碳钢、不锈钢或高强度合金，表面根据防腐需求进行镀锌、氧化、喷涂或抛光处理。

　　从安装边界看，圆杆长度决定了该连接件在整体杆系中的跨距和操作范围，叉头外宽则决定所需装配空间。配对件进入叉口后，其端部厚度应小于内宽，转动范围内不得与杆段或耳板根部发生干涉；销轴长度需覆盖双耳外侧并留出锁止位置。若机构存在频繁摆动，还应考虑孔壁磨损，可在耳板孔内增加衬套，或通过提高孔表面硬度来延长使用寿命。整体结构虽然外形简洁，但受力关系明确，是机械连接系统中兼顾固定、铰接和载荷传递的基础五金零件。
