未来概念三轮载人小车结构设计

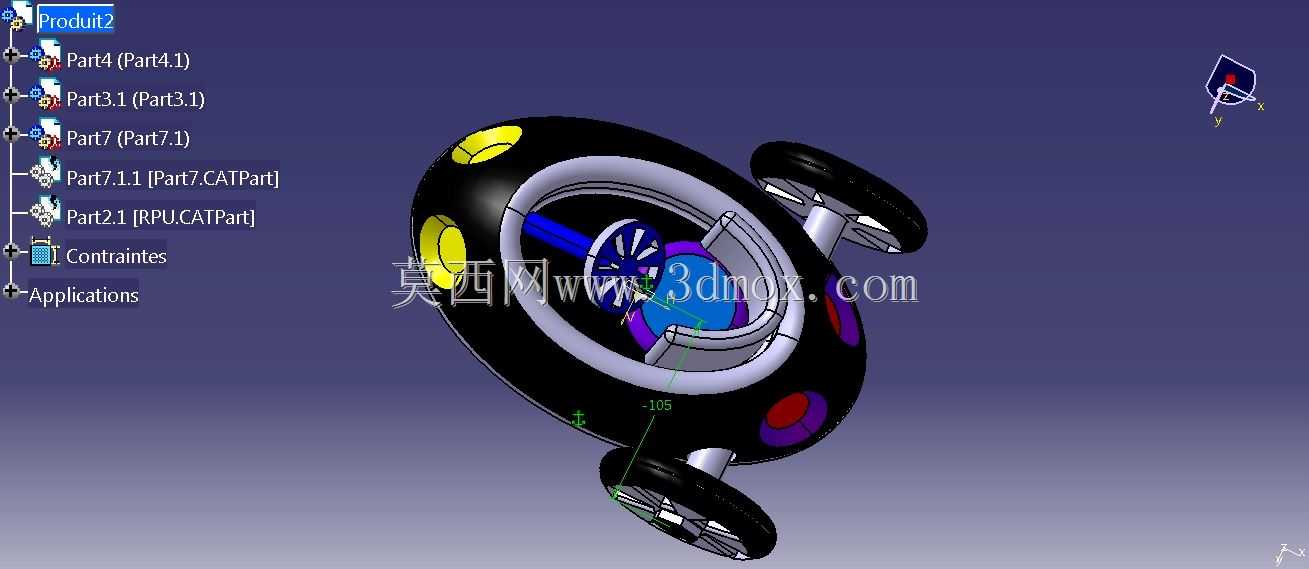

　　这款概念三轮小车的结构方案，跳出了常规代步车的方正车体布局思路，把环形承载主体作为整车核心骨架，所有行走、传动、乘坐相关部件都围绕环形腔体完成布置，在小型短途载具的创意设计场景里，可作为概念出行产品原型、工业设计展陈样件、机械结构教学演示载体使用，也能为微型休闲代步车的外观与结构融合设计提供参考。

　　从实际功能逻辑来看，这套小车采用三点支撑行走布局，两个侧置轮分布在环形主体的上部两侧，第三个行走轮布置在环形主体的下侧位置，三点落地的支撑形式天然具备静态稳定性，不需要额外加装驻车支撑结构，静置时三个轮体共同承接整车重量，不会出现侧倾翻倒的问题。行走轮全部采用辐条式轮体结构，轮辋、辐条、中心转轴的层级划分清晰，轮体通过短轴支架和环形主壳体连接，支架上预留了轮轴转动的配合间隙，轮体可绕轴自由旋转，满足行走滚动的基本需求。

　　环形主壳体是整个小车的承载核心，外壳采用圆润的闭环造型，外轮廓做了多色装饰区块划分，黄色、红色、紫色的标识块沿环体周向分布，既起到外观装饰作用，也可作为车灯、功能按键的预设安装位。环体内部为中空腔体，腔体中布置了动力传动相关的组件，蓝色的传动杆件、紫色的动力安装座、轮盘状的传动件都整合在环内空间，没有外露的杂乱管线与支架，既可以对内部传动部件形成防护，避免行进过程中泥沙、杂物卡入传动间隙，也让整车外观保持高度一体化的流畅感。环体朝向乘坐侧的内圈设置了银色的环形包边，包边轮廓贴合人体乘坐时的倚靠弧度，乘坐者可处于环体中空区域，肢体空间被环形骨架环绕，在微型载具的有限尺寸内留出了足够的乘坐位。

　　设计过程中首先确定了三轮支撑的点位坐标，以环形主体的中心为基准，上部两个轮的安装轴处于同一水平高度，横向间距大于环体的最大宽度，保证转向或者小幅侧倾时，轮体接地投影始终覆盖整车重心范围；下部轮的安装轴沿环体竖直中心线下偏布置，和上部两轮形成等腰三角形的接地布局，重心落在三角形支撑区域的中心位置，从结构根源上降低侧翻风险。轮体支架的连接位置做了局部加厚处理，环形壳体本身为薄壁空心结构，在轮轴对接的受力点位，壳体壁厚局部增加，同时在壳体内侧对应位置设置加强筋，把轮体传递的地面冲击力分散到整个环体骨架上，避免局部应力集中造成壳体开裂。

　　尺寸边界方面，整车的外轮廓最大尺寸由环形主体的外径决定，两个侧轮的外端略微超出环体的外圆轮廓，下部轮的底端为整车的最低离地边界，环体中空区域的内径按照单人乘坐的空间需求设定，内部容纳的传动组件全部避让开乘坐者的腿部活动范围，不会出现运动部件和人体干涉的问题。环体上预留的功能安装位，可根据实际使用需求替换为照明模组、状态指示灯或者控制按键，内部腔体除了布置传动件，也预留了电池、控制模块的安装空间，不需要额外外挂电池盒破坏外观完整性。

　　这套结构把外观造型和承载功能完全整合在一起，环形壳体既是外覆盖件也是主承载车架，省去了常规小车单独设置车架、再外挂覆盖件的冗余结构，整体零件数量更少，装配逻辑更简单。对于结构设计从业者来说，该方案演示了异形承载主体的受力布置方式、三点行走支撑的稳定性设计逻辑，以及内部功能部件和外观壳体的空间整合思路，在做创意休闲载具、概念出行产品的三维结构设计时，可直接参考其轮点排布、腔体利用、受力加强的处理方式，规避小型三轮载具常见的重心偏移、空间不足、部件外露杂乱等问题。
