通讯设备用U型导轨安装支架结构

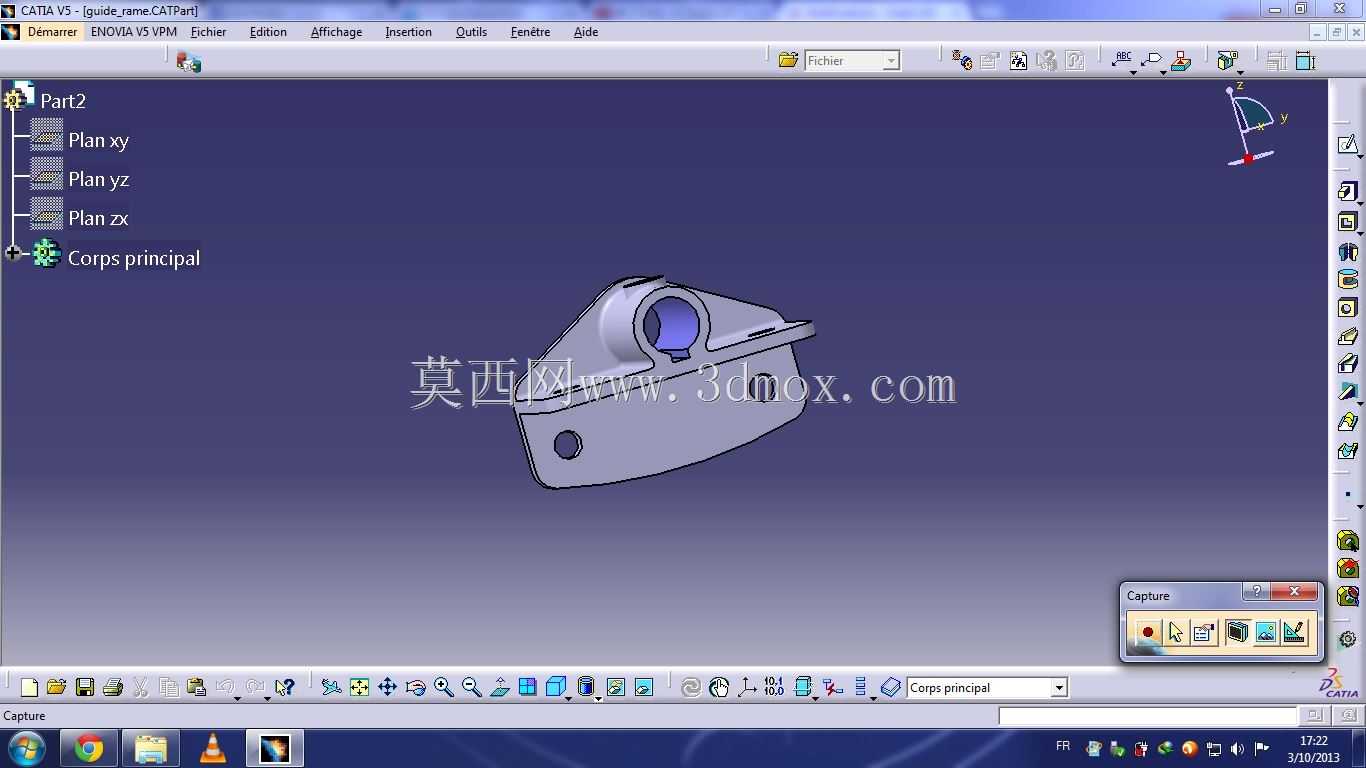

　　这类U型导轨框架在通讯终端及小型电子设备的内部装配场景中，主要承担滑动导向、部件承载与安装定位的作用，常见于手持通讯设备的侧滑模组、外接扩展组件的滑移支撑位，也可在小型通讯测试工装里作为直线运动的限位基座使用。从结构形态来看，零件整体采用薄型板件折弯配合局部凸台的构型，主体轮廓为适配设备内部曲面的异形弧边，没有采用规则矩形的外轮廓，目的是在有限的设备内腔空间里避让周边的电路板、排线与电池仓边界，避免装配时出现硬干涉。

　　零件上设置有两处核心孔位，一处是位于上部凸台的大直径通孔，孔口带有同轴的环形加厚凸缘，该位置用于穿装滑移导向轴或者铰接销轴，凸缘结构可以大幅提升孔位的接触承压面积，在导轨反复滑动、支架承受侧向载荷时，避免薄板材孔口出现应力撕裂、磨损扩孔的问题；另一处是位于下部板体的小直径安装孔，用于穿装锁紧螺钉，将整个框架固定在设备的基体壳体上，孔位周边的板体做了局部压平处理，保证螺钉锁紧时支撑面平整，不会出现装配翘曲。

　　上部的翻边U型槽结构是整个零件的功能核心，槽体的两个平行侧壁形成导向限位面，当配套的滑动组件沿槽体方向运动时，两侧壁可以约束滑动件的侧向自由度，防止滑移过程中出现偏摆、卡滞。槽体的开口边缘做了小角度的导入倒角，滑动部件在装配入槽时可以顺着倒角快速对位，降低产线人工装配的对位难度，也能避免锐边刮伤配套滑动件的表面涂层。零件底部的弧形轮廓完全匹配对应设备壳体的内部安装曲面，装配时板体可以完全贴附在壳体内壁，分散支架承受的载荷，避免局部应力集中导致壳体变形。

　　从安装边界来考量，该支架的整体厚度控制在薄钣金件的常规尺寸区间，上部凸台的凸起高度经过适配，不会超出设备内腔的预留高度间隙，周边所有外轮廓边都和相邻的电子元器件保留了安全间隙，既不会在设备受冲击振动时和周边零件发生碰撞，也尽可能压缩了自身占用的空间，符合通讯设备轻量化、紧凑化的设计要求。结构设计上没有多余的冗余特征，所有折弯、凸台、孔位都服务于导向、固定、承压三个核心功能，在保证结构强度的前提下尽可能减少零件的材料占用，降低整体重量。

　　在实际工况中，通讯设备可能会伴随携带过程产生反复振动、轻微冲击，该支架的折弯构型天然具备较好的结构刚性，U型槽的截面形式相比平板件的抗弯折能力提升数倍，在承受垂直于板体方向的载荷时不会出现明显形变。建模过程中需要重点保证导向槽两侧壁的平行度、销轴孔与导向槽方向的位置度，这两项形位公差直接决定后续滑动机构的运行顺畅度，如果孔位与槽体方向出现偏斜，滑动过程中会出现阻力增大、卡顿甚至卡死的问题。板件上的所有折弯内角都设置了合理的折弯半径，避免冲压加工时出现材料开裂，外边缘的锐边全部做倒钝处理，既满足装配操作的安全要求，也防止刮伤设备内部的柔性排线。
