皮埃斯通讯设备嵌入式安装基座结构

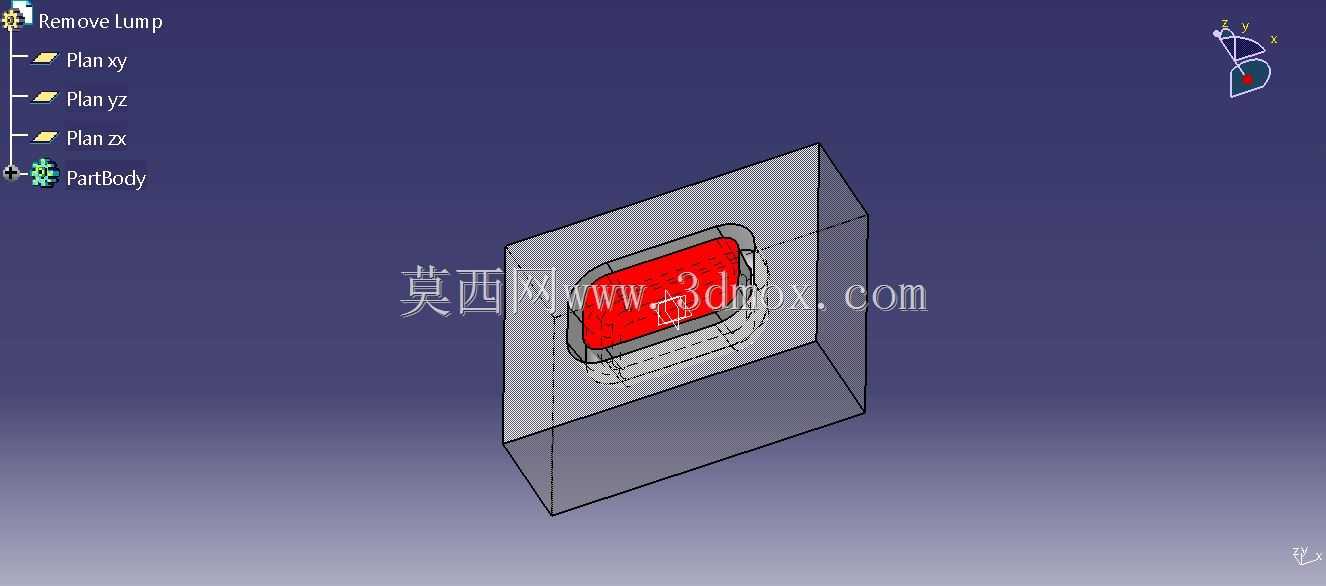

　　该结构件面向手持通讯终端配套外设的嵌入式安装场景，在整机装配环节承担外设模块定位、壳体配合限位与安装面密封支撑的作用，常见于便携通讯设备外接功能组件、车载通讯终端扩展接口座、工业手持数据终端防护附件的结构设计中。结构主体采用方块式基座构型，基座中部预留矩形嵌装开口，开口轮廓与外设红色功能面板的外边缘完全匹配，开口周圈设置阶梯式限位凸台，凸台截面采用两级台阶设计：第一级台阶贴合功能面板的背面端面，承担面板装入后的轴向限位，避免面板受按压时向基座内部窜动；第二级台阶与面板侧边的预留间隙配合，控制面板装入后的周向位移，装配后面板正面与基座外表面的齐平度可控制在0.1mm以内，避免出现凸起刮蹭或凹陷积灰的问题。

　　从设计思路层面，该基座没有采用复杂的异形曲面造型，而是优先保证安装配合的工艺性：基座整体为等壁厚块体结构，外壁平直无突变转角，既可以采用机加工方式直接切削成型，用于小批量样机试制阶段的装配验证，也可以直接作为注塑模具的型腔原型，在量产阶段改为塑料注塑成型，两种加工方式下都不需要额外做复杂的脱模斜度修正，平直外壁也方便在整机装配时直接卡入通讯终端的预设安装仓，不需要额外设计复杂的卡扣结构。开口周边的轮廓线做了小圆角过渡，避免应力集中：在功能面板反复按压、设备意外跌落受到冲击时，圆角位置不会出现应力开裂，同时圆角也能引导面板在装配时快速对位，减少人工装配的对位时间。

　　安装边界方面，基座的三个正交基准面分别对应建模环境中的XY、YZ、ZX平面，设计时直接以三个基准面作为尺寸标注的基准：基座的厚度方向尺寸匹配通讯终端壳体的安装仓深度，装入后基座背面与终端内部的PCB板预留安全间隙，不会挤压板上的贴片元件；基座的长宽尺寸与终端壳体上的开孔尺寸采用间隙配合，单边间隙控制在0.05~0.1mm，既可以顺利装入，又不会出现装配后松动晃动的问题。开口内部的轮廓在面板装入后，周圈预留的密封槽空间可以填充薄型密封泡棉，当设备用于户外巡检、工业现场等多粉尘、易溅水的场景时，泡棉被面板和基座台阶压紧后可以填充配合间隙，阻挡粉尘、水滴从面板和基座的配合缝隙进入终端内部，提升整机的防护等级。

　　结构细节上，基座开口下方延伸出的空腔部分用于容纳功能面板背后的接线与小型元件，空腔内壁做了平直让位，没有多余的加强筋凸起，避免干涉面板背后的排线走线；空腔的深度根据面板背后元件的最高高度设定，元件装入后与空腔底面保留至少0.2mm的安全间隙，避免装配时元件被基座硬顶损坏。基座的外边缘没有设置额外的固定孔位，实际整机装配时可以通过终端外壳的上下盖合模夹紧基座的外周台阶，也可以根据使用需求在基座的平直外壁上追加定位柱或者螺丝孔，适配不同的整机固定方案。这种模块化的基座设计，把功能面板的配合、安装定位、防护密封几个需求整合在同一个块体结构上，不需要拆分多个小零件，既减少了装配环节的零件数量，也降低了不同零件之间配合公差累积带来的装配误差，在通讯外设的快速改型设计中，只需要调整中部开口的轮廓尺寸，就可以适配不同尺寸的功能面板，基座的外部安装边界可以保持不变，直接沿用原有终端壳体的安装仓设计，大幅缩短改型周期。在建模过程中，结构的所有配合面都采用实体特征直接生成，没有使用虚拟曲面缝合，后续做干涉检查、工程图导出、模具分模时都可以直接提取实体面，不需要额外修复几何数据，结构的拔模方向统一沿基座厚度方向，后续开模时分型面可以直接设置在基座的最大轮廓端面，模具结构简单，量产时的成型良率更高。
