通讯设备内置双立柱铰接固定支座

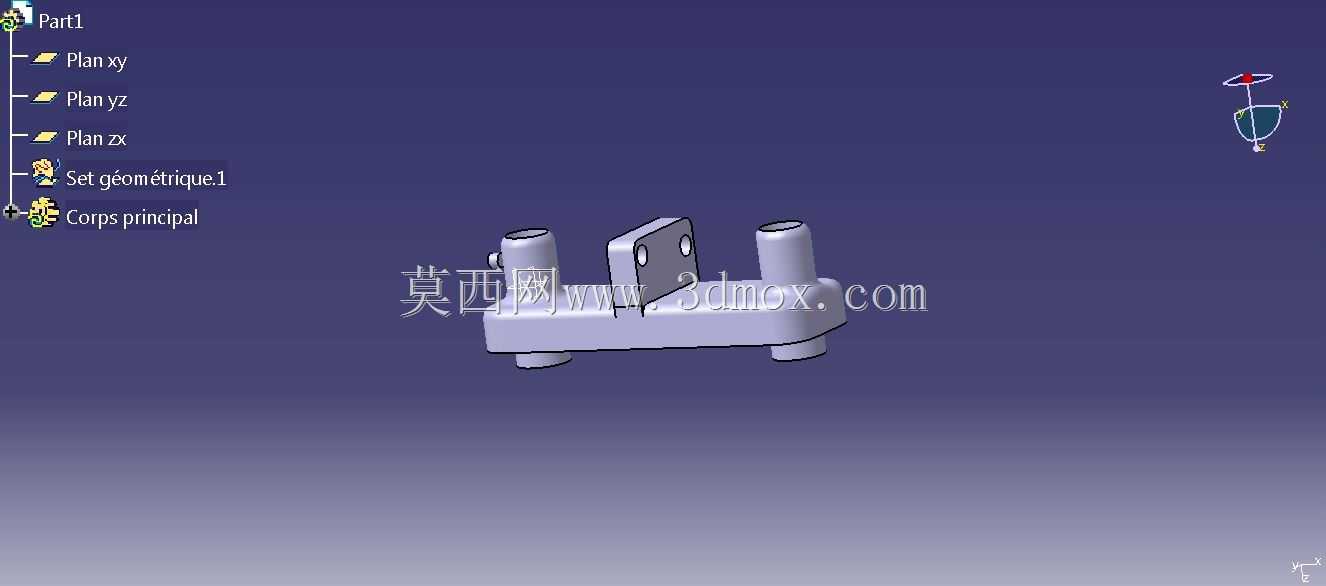

　　在消费类通讯终端的内部堆叠设计里，这类小型支撑固定件往往是决定整机装配公差、内部模组定位精度的关键结构件，很多初入结构设计的工程师会把注意力全部放在主板、屏幕这类大部件上，反而忽略这类小支座的受力与安装边界，到样机试装阶段才出现柱位偏位、锁附滑牙、模组晃动的问题。这个支座采用一体化卧式底板布局，底板沿长度方向做平直延展，两端向上伸出两根同轴度要求较高的圆柱定位柱，柱体顶端做小倒角导入，方便装配时对位套入对应模组的预装孔，底板中段位置竖立一块带双安装孔的立式铰接耳板，耳板与底板之间做圆角过渡，避免注塑或者机加工过程中应力集中出现开裂。从实际使用场景来看，这类支座常见于手持通讯终端、便携采集设备的内部，

　　两根立柱主要承担横向插接模组的导向与支撑作用，比如通讯接口子板、小型天线支架可以直接沿立柱滑入到位，不需要额外做复杂的卡扣结构，中段的立式耳板则用来铰接小型翻转盖板、或者锁附相邻的屏蔽罩支架，耳板上的两个孔位一个做定位销孔、一个做螺丝锁附孔，装配时先穿定位销消除自由度，再打螺丝紧固，能把装配后的累计公差控制在0.1mm以内。做这类结构的三维建模时，首先要先锁定底板的安装基准面，整个零件的所有配合面都以底板底面为第一基准，先绘制底板的拉伸轮廓，在底板两端预留出立柱的拔模斜度——如果是塑胶注塑件，立柱周边要均匀留出0.5度到1度的拔模角，柱身内部如果要做自攻螺丝孔，壁厚要控制在柱外径的0.6倍左右，避免打螺丝时柱体胀裂；

　　如果是采用金属压铸或者CNC加工的版本，立柱可以做成实心结构，表面做阳极氧化处理提升耐磨度。设计时的尺寸边界需要格外注意：底板的总长度要匹配设备内部预留的安装槽宽度，底板厚度一般取1.2mm到2mm之间，太薄会在锁附螺丝时出现底板翘曲，太厚则会挤占内部电池或者主板的堆叠空间；两根立柱的中心距公差要严格控制在±0.05mm，一旦中心距偏大会导致套在柱上的模组装配不到位，偏小则会出现装配件卡滞、强行压入后柱体断裂的问题；中段立式耳板的高度不能超过周边元器件的最高限高，耳板上的铰接孔轴线要和两根立柱的轴线保持空间垂直，否则翻转件转动时会出现卡涩、不同心的异响。很多工程师在建模时容易忽略支座底部的避空设计，

　　实际在PCB板上对应支座的位置往往会有贴片电容、电阻这类微小元器件，所以底板底面要根据PCB的元器件布局做局部下沉避空，或者在底板对应位置开出0.3mm深的凹槽，既保证支座贴板安装时不会压到贴片元件，又能让整个支座的贴装平整度不受元件高度差影响。受力层面，两根立柱主要承受垂直于柱身的侧向插拔力，所以立柱和底板的交接位置必须做R0.8以上的圆角，不能做成直角清角，直角位置在反复插拔受力后很容易出现应力断裂；立式耳板在铰接件反复翻转的过程中会承受周期性的掰动载荷，耳板和底板的交接处可以在背面加设小的加强筋，加强筋厚度取底板厚度的0.7倍，既不会在零件表面出现缩水痕迹，又能大幅提升耳板的抗弯折寿命。在整机装配流程里，这个支座一般先通过底部的定位柱预固定在壳体的预设卡槽内，再穿过底板两端的预留孔用微型螺丝锁附在壳体螺柱上，之后再依次装配套在立柱上的功能模组、铰接在耳板上的翻转小件，所有装配步骤都不需要特殊工装，普通生产线上的作业员就可以完成对位安装，能有效提升整机的装配效率，降低人工装配的不良率。建模过程中还要同步核对周边零件的运动包络，确认翻转件绕耳板孔位转动的全行程里，不会和两根立柱、周边的排线、屏蔽罩发生干涉，在三维软件里做动态干涉检查时，要把所有相邻零件的公差带都考虑进去，给运动件预留至少0.3mm的安全间隙，避免量产组装后出现零件碰擦、磨损掉屑的问题。
