带菱形安装法兰的筒状支承连接座

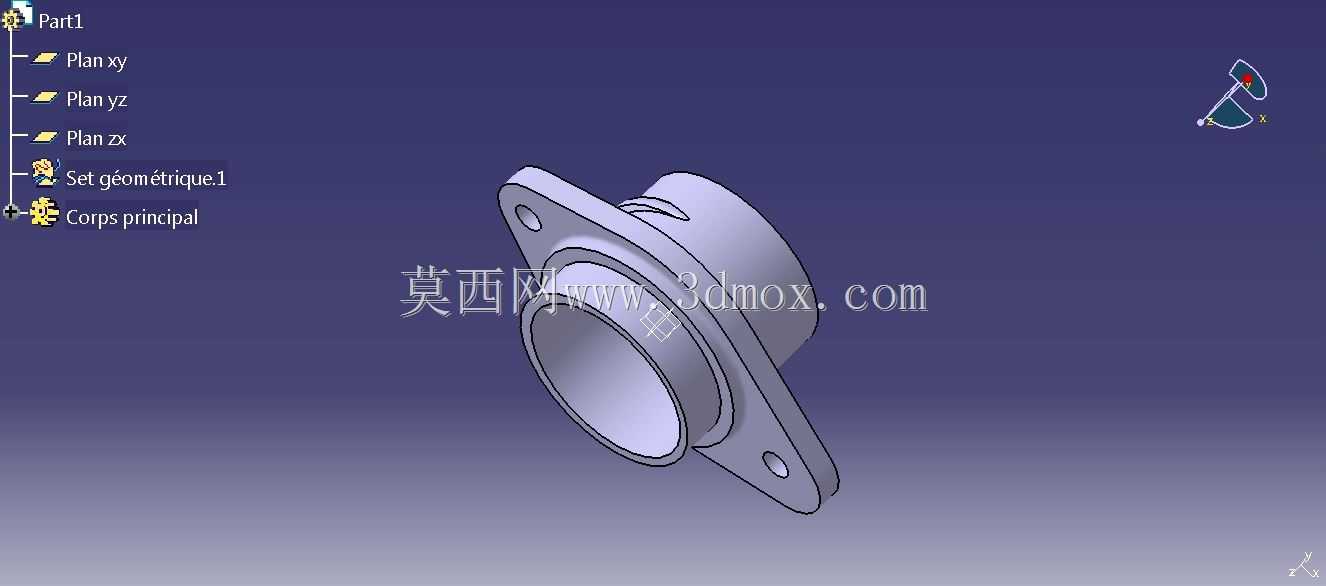

　　该结构件属于典型的小型法兰式支承连接座，整体由一端的菱形安装法兰、中部过渡锥段以及另一端的圆筒接口组成，外观虽然不复杂，但在设备布置中承担着定位、承载、连接和限位等多重作用。法兰面采用近似菱形的外轮廓，两个安装孔分别布置在长轴方向的两端，孔位围绕中心筒体对称分布，这种布局能够在有限安装空间内获得较稳定的支承跨度，同时减少法兰材料占用。与圆形法兰相比，菱形或腰形法兰在轻量化支架、薄壁设备面板、管路固定座以及小型传动装置中更常见，尤其适合安装面宽度受限、但需要沿某一方向提供抗翻转力矩的场合。

　　从功能上看，中心圆筒部分构成主要的贯通通道或装配通道，可用于穿设轴类零件、管路接头、线束护套，也可作为衬套、轴承外圈或密封件的容纳位置。筒体内壁保持连续回转面，有利于保证同轴度，并便于后续加工时采用车削或镗削方式控制孔径。筒体端部设有环形台阶，台阶既可以作为配合件的轴向定位面，也能够在压装衬套、嵌入密封圈或对接外部管件时提供明确的止挡边界。若该件用于机械支承，台阶面可承受轴向窜动产生的接触载荷；若用于流体或气动系统，该位置则可形成密封压紧面，降低接口处泄漏风险。

　　法兰与筒体之间并非直角突变，而是通过圆滑过渡曲面连接。该区域在实际受力中容易出现应力集中，特别是当安装螺栓预紧后，法兰受到面板方向的约束，而筒体承受侧向载荷或扭转载荷时，过渡圆角会直接影响疲劳寿命。建模时保留连续曲面，有利于后续进行有限元校核，也能为铸造、注塑或钣金成形工艺提供合理的壁厚变化依据。对于金属切削件，过渡圆角可减少刀具在转角处的负荷突变；对于铸件，圆角能够改善金属液充型和冷却收缩；对于冲压拉伸件，则可降低板料在拉延过程中开裂的可能性。

　　安装边界方面，两个螺栓孔位于菱形法兰的端部凸耳上，孔中心距决定了该件能否直接替换到现有面板或支架上。设计时需要重点核对孔位与筒体中心的相对位置，因为孔距偏差会造成装配后筒体轴线偏移，进而影响轴系对中、管路走向或外部接头的连接角度。法兰底面应作为主要安装基准面，平面度需要控制在合理范围内；若底面翘曲，螺栓紧固后会使筒体产生微变形，严重时会导致内孔圆度下降、转动件卡滞或密封面贴合不均。法兰上端面与底面之间的厚度则关系到螺栓压紧时的局部刚度，厚度过小容易在凸耳根部产生弯曲，厚度过大则会增加重量和材料成本。

　　筒体的外径、内径和轴向长度是选型时最关键的尺寸边界。内径决定可穿过或容纳的零件尺寸，外径决定与相邻部件之间的最小间隙，轴向长度则影响配合段的接触面积。若内部安装轴承或衬套，配合长度过短会降低支承稳定性，过长则会提高加工精度要求并增加摩擦区域；若作为管道接头，筒段长度需要满足接头插入、卡箍压紧或焊接搭接的工艺要求。模型中筒体向外伸出的方向与法兰平面形成确定的垂直关系，这意味着安装面加工完成后，筒体轴线的垂直度将直接决定后续连接部件的姿态。

　　在实际设备中，这类零件可用于小型风机、电机支架、传感器安装座、气动管路固定座、轻型输送装置以及通讯设备内部的结构连接。它既可以作为独立连接件，将圆柱形功能部件固定到平板或机架上，也可以作为两个子系统之间的过渡接口，使一侧通过螺栓固定，另一侧通过筒孔完成插接、套合或支承。由于结构对称、特征清晰，三维建模时适合采用回转体与拉伸法兰组合的方式构建：先完成中心筒身和台阶的旋转特征，再建立菱形法兰轮廓并进行双向拉伸，最后通过圆角、开孔和布尔运算形成安装孔与贯通腔。

　　从结构设计角度看，该件的重点不在复杂曲面数量，而在基准关系和工艺合理性。法兰孔、筒体内孔、端面台阶和过渡圆角之间存在明确的功能关联，任何一个尺寸的变动都可能影响装配方式。例如，增大法兰凸耳宽度可以提高螺栓孔周边强度，但会占用相邻零件空间；加厚筒壁可以提升抗弯能力，却会缩小内孔或增大外形；延长筒段可以增强支承效果，也可能使设备内部布局变得紧张。因此在复用或改型该模型时，应先确定安装面尺寸、贯通件直径、允许外轮廓包络以及受力方向，再反向调整法兰形状、孔距、壁厚和圆角半径，使零件在满足装配边界的同时保持足够刚度与工艺可行性。
