剪式手动螺旋起重支撑机构

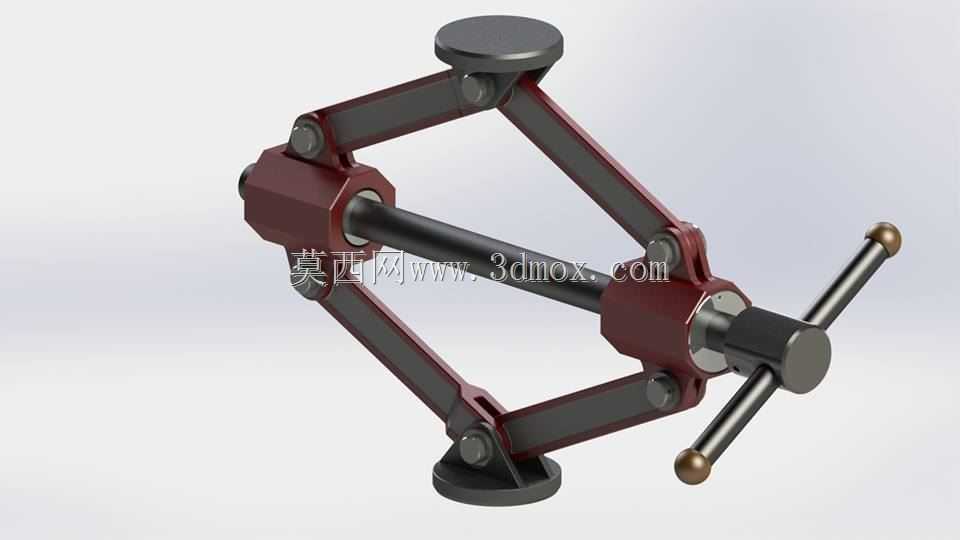

　　这套剪式螺旋顶升机构在车间日常维保、轻型工装台架高度微调、装配线工件托举以及户外临时检修场景中使用频率很高，属于小载荷手动起重作业里非常典型的结构形式。整体采用左右对称的交叉剪臂布局，底部设置圆形承压底盘，顶部配置圆形承载托板，中部贯穿一根长行程传动丝杆，丝杆末端延伸出T型手摇操作杆，转动手柄时丝杆带动两侧铰接滑块沿轴向收拢或张开，剪臂夹角随之变化，进而推动顶部托板平稳升降。从结构受力逻辑来看，剪臂的所有铰接点位都采用销轴加衬套的连接形式，每一处转动副都预留了合理的配合间隙，既保证举升过程中臂体摆动无卡滞，也能在承受偏载时把剪切力均匀分散到四根臂体上，避免单根臂件出现应力集中。丝杆选用梯形螺纹传动，本身具备反向自锁特性，

　　当操作人员停止摇动手柄后，即便托板上放置的工件存在持续下压载荷，机构也不会自行回落，不需要额外加装锁紧销或者止退卡块，这一点在现场临时支撑作业里安全性优势很明显。底部圆形底盘的接触面积做了加大处理，放置在水泥地面或者钢制工装平台上时，单位面积压强大幅降低，不容易压伤车间环氧地坪，也能在轻微不平整的地面保持稳定支撑，不会出现侧翻趋势。顶部托板表面做了平整加工，托举工件时可以搭配橡胶垫或者V型块，适配方形箱体、轴类零件、小型设备底座等不同形态的被支撑物。设计过程中首先确定的是最低闭合高度和最大举升高度的行程区间，闭合状态下两组剪臂近乎收拢叠合，整体占用竖向空间很小，可以直接塞到设备底座下方的狭窄间隙里，不需要提前把工件垫高；

　　伸至最高位时剪臂张开到预设角度，此时机构的整体刚性仍处于合理区间，不会因为臂体夹角过大导致横向晃动量超标。丝杆的两端支撑座分别固定在两侧剪臂的中部铰接滑块上，传动过程中两个滑块同步相向运动，配合剪臂的对称连杆约束，顶部托板全程保持水平姿态，不会出现单侧倾斜跑偏的问题。T型操作杆的两端做了球形端头，手摇时操作人员可以双手施力，转动阻力随载荷上升线性增加，手感反馈清晰，不需要额外施加很大的外力就能完成数吨以内轻型载荷的顶升。所有臂体的铰接孔位同轴度在建模时做了严格约束，组装后四根剪臂的转动平面完全重合，不会出现臂体扭曲别劲的情况。机构整体没有液压管路、气动元件或者供电线路，完全依靠纯机械传动实现动作，在无电源、无气源的野外检修场地、

　　仓储角落或者防爆车间里都可以直接使用，不存在油液泄漏、管线老化破损的维护隐患。外形轮廓方面，收拢状态下整体宽度和底盘直径匹配，放置在工具柜旁或者维修推车下层都不会占用过多通道空间，转运时单人即可提携移动。安装边界上，底部底盘只需要放置在平整硬质支撑面上即可，无需打螺栓固定，顶部托板的承载面中心和丝杆轴线保持同轴，工件重心尽量落在托板中心区域即可最大化发挥机构的支撑能力。建模时所有零件都按实体特征搭建，臂体的倒角、销轴的台阶、丝杆的螺纹牙型、手柄的端头细节都完整还原，工程人员可以直接参考该结构完成受力校核、材料选型，也可以在此基础上改装为电动驱动形式、加装高度标尺或者适配不同规格的顶部工装夹具，延伸出适配不同工位需求的顶升工装。
