商用电热比萨烘焙炉柜体结构设计

　　在连锁披萨门店后厨、商圈轻食档口、中央厨房烘焙预处理工位这类场景里，落地式比萨饼炉的柜体结构往往决定了设备长期运行的稳定性，本次完成的三维结构方案，完全围绕商用烘焙工况的实际使用需求展开，没有做多余的装饰性造型，所有外轮廓和内部预留空间都服务于安装、运维、散热三个核心目标。从安装边界来看，整机采用方钢底架加一体式钣金外壳的落地布局，底部四个支撑脚直接落在后厨防滑地砖上，不需要额外做预埋固定，支撑脚的高度预留出了地面找平的调整余量，哪怕后厨地面存在轻微坡度，也可以通过脚座微调让炉体保持水平，避免内部烤盘滑轨出现偏载、披萨生坯在烘烤过程中滑动移位。柜体的整体进深控制在常规后厨操作台的通行预留范围内，正面开门之后，

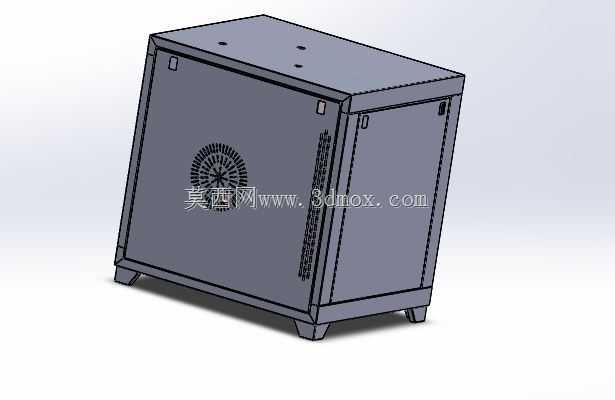

　　操作人员站在通行通道里就可以完成取放披萨的动作，不需要额外侧身或者挪动周边设备，柜体后侧和墙面之间预留出了散热风道的间隙，侧面的通风栅格没有贴墙布置，保证空气可以自然对流。散热结构的布置是这套柜体设计里考量最多的部分，炉体内部电热管工作时会持续向外散发热量，电控元件如果长期处于高温环境会大幅缩短使用寿命，所以在柜体侧面板上开设了长条阵列式通风孔，背板位置预留了离心风机的安装位，风机外圈的防护网罩直接集成在钣金面板上，既可以防止后厨的杂物、食材碎屑被吸入风道，也能避免运维人员误触运转中的风轮。热风从柜体下部的缝隙进入，经过电控仓、加热仓的夹层之后从侧部和背部的风道排出，整条气流路径没有出现急弯堵截，不会在柜体局部形成热量淤积。柜体的外壳全部采用折弯钣金拼接工艺，所有棱边都做了折边包边处理，没有裸露的锋利切口，后厨操作人员日常擦拭清洁的时候不会被划手，面板之间的拼接缝隙控制在均匀的小间隙范围内，溅落的面浆、芝士残渣不会直接渗进柜体内部，日常用湿抹布擦拭表面就可以完成清洁。顶部面板预留了多个安装孔位，这些孔位对应温控仪表、电源指示灯、调节旋钮的安装位置，孔位的间距按照常规商用厨电配件的通用尺寸排布，后续选型不同品牌的温控组件时不需要重新在面板上开孔，大幅提升了配件适配性。柜门的铰接位置布置在柜体正面侧边，铰链采用可承重的工业厨电专用铰链，门板内侧预留了隔热保温棉的填充空间，工作时门板外表面的温度不会过高，避免操作人员误碰烫伤，

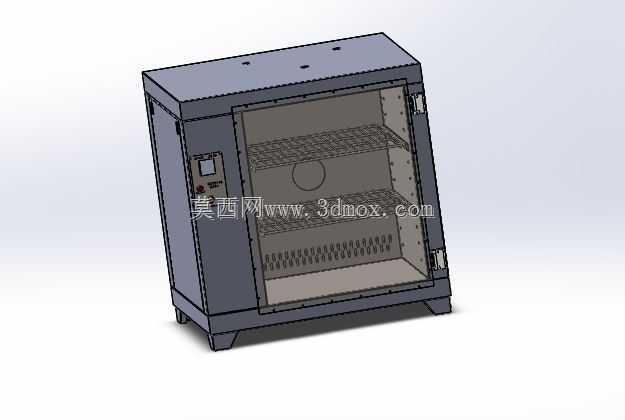

　　门板和柜体贴合的位置预留了耐高温密封条的安装槽，关门之后密封条可以完全压合，减少炉腔内部的热量向外泄漏，既降低了后厨环境的散热负荷，也能减少电热管的频繁启停，降低能耗。柜体内部的框架预留了层架滑轨的安装孔位，可以根据烤制披萨的尺寸、单次出品量调整内部层架的高度，既可以烤制常规9寸、12寸的薄底披萨，也可以临时调整层间距放置厚底芝心披萨或者小型烘焙烤盘。底架的承托结构做了加强折弯，整机加满保温层、内置电热组件之后的总重量完全由底架的方钢结构承担，外壳钣金不承担主要承重，长期使用过程中外壳不会因为承重出现变形凹陷。走线槽在柜体内部做了隐藏式布置，强电供电线路和温控传感线路分开排布，避免高温区域的线缆长期受热老化，

　　所有线缆的固定位置都预留了扎带孔，装配的时候可以把线缆整齐固定，不会和内部运转的风机扇叶、加热组件发生干涉。柜体侧面的铭牌安装位做了平整区域，后续粘贴设备参数标识、安全警示标识的时候不会因为板面凹凸出现翘边。从运维角度出发，柜体的侧面板采用可拆卸式固定，拆开固定螺丝之后就可以直接露出内部的电控仓和加热组件，检修更换温控器、风机、电热管的时候不需要把整台设备从后厨工位挪出来，在原地就可以完成维护作业，大幅降低了门店设备故障的停机时间。整个结构设计没有采用复杂的异形曲面，全部钣金件都是规则折弯件，加工时不需要特殊的冲压模具，普通钣金厂就可以完成下料折弯，装配工序也不需要专用工装，生产组装的效率很高，非常适合商用厨电设备的批量量产需求。
