NPN常开型圆柱电感式接近开关结构

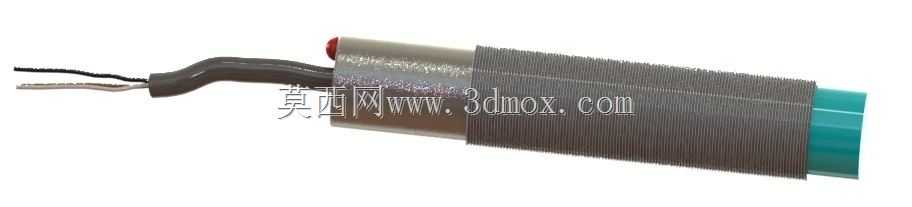

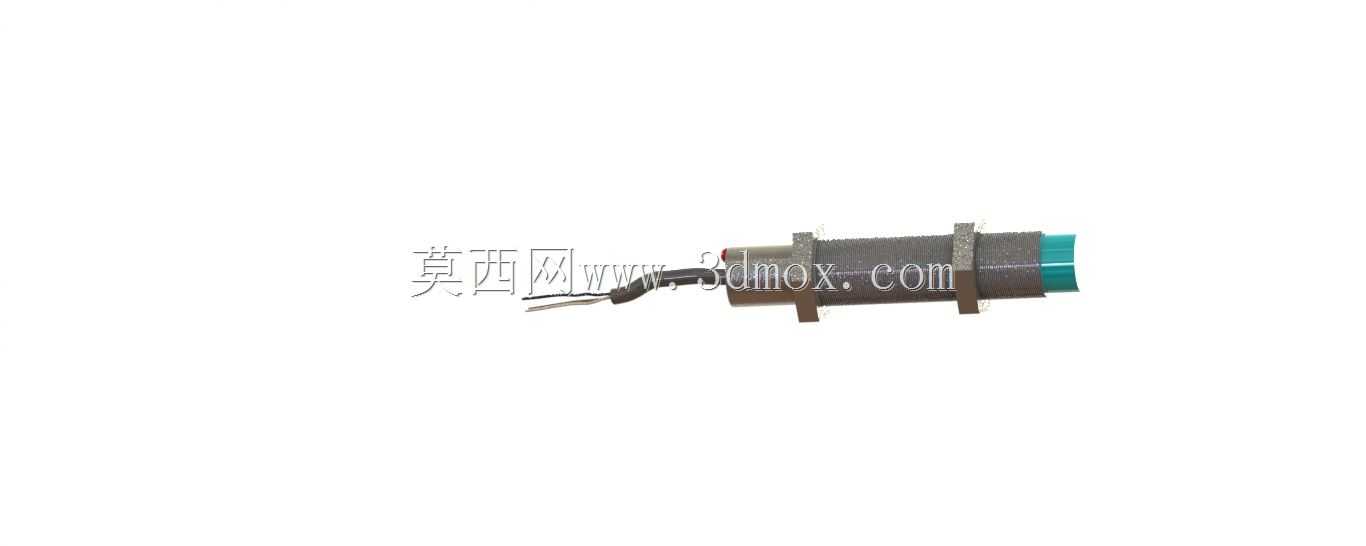

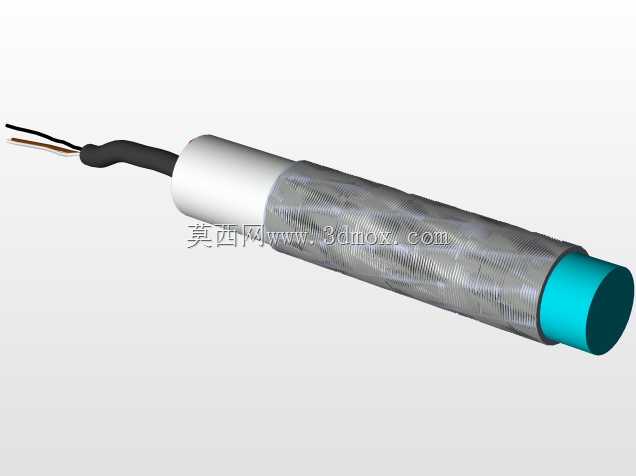

　　这款圆柱型电感式接近开关的三维结构，还原了工业现场常用的非接触式检测元件的完整内外构造，在自动化产线、物料分拣、设备限位、转速检测等场景中应用极为广泛。不同于接触式行程开关需要机械碰撞触发，这类元件依靠高频振荡电路的磁场变化感知金属物体靠近，无机械磨损、响应速度快，能在多粉尘、轻度油污的工业环境中长期稳定工作，是设备逻辑判断环节最基础的感知单元。

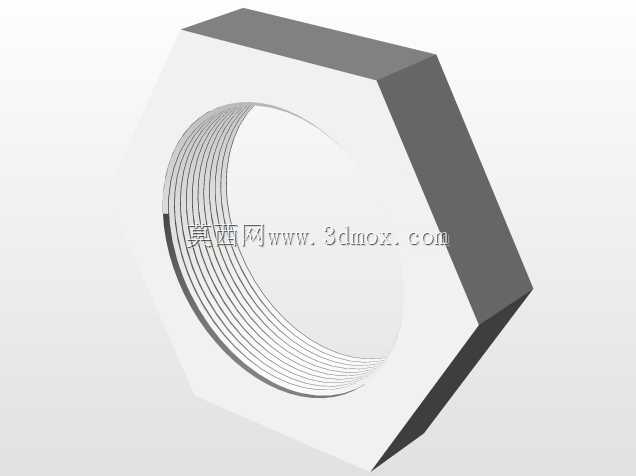

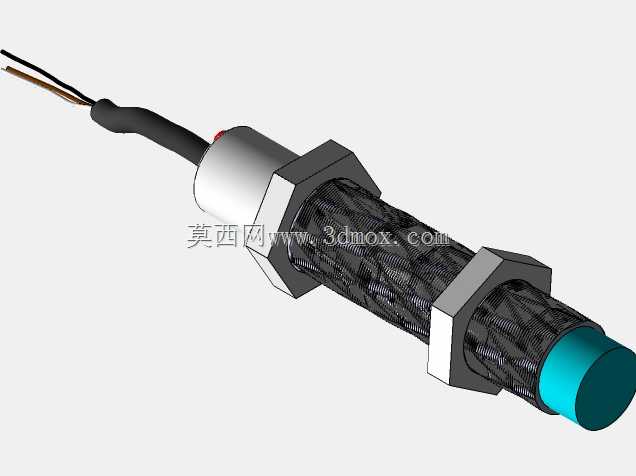

　　从结构设计逻辑来看，整个元件采用螺纹圆柱外壳作为主体承载结构，外壳表面加工有连续标准外螺纹，配套两个锁紧螺母即可完成安装位置的固定与微调，安装时仅需在设备机架或安装板上加工对应直径的光孔，穿入壳体后调整感应端面与被测物体的触发距离，拧紧两侧螺母即可完成固定，不需要复杂的定位工装，现场安装调整效率很高。感应端采用硬质工程塑料端盖封装，既可以保证高频磁场的正常穿透，又能抵御日常生产中轻微的磕碰与切削粉尘磨损，尾部的出线部位做了应力释放结构，线缆与壳体衔接处有柔性护套过渡，避免设备运行中线缆反复弯折导致的线芯断裂，适配设备拖链内布线、固定布线等多种走线场景。

　　内部结构的排布完全贴合工业元件的可靠性设计要求，最前端是感应磁芯与振荡线圈组，紧贴端盖内侧布置，尽可能缩短磁场发射与接收的路径，保证触发距离的稳定性；往后依次是信号处理电路板、输出驱动电路，所有电路板与壳体之间填充有导热密封胶，既可以将电路工作产生的热量快速传导到金属外壳散出，又能起到防潮、防振的作用，避免设备运行中的振动导致电路板元器件虚接。尾部的线缆采用多芯耐油护套线，包含电源正、电源负、信号输出三根线芯，线芯与电路板的焊接点做了绝缘包裹处理，避免运输或安装过程中拉扯导致焊点脱落。

　　从安装边界尺寸来看，这款元件的圆柱壳体直径为常用的18mm规格，整体长度适配常规安装空间要求，感应触发距离为标准8mm，选型时需要注意被测物体必须为金属材质，不同金属的导磁率差异会导致实际触发距离出现衰减，比如检测铜、铝等非铁磁金属时，实际触发距离会比检测碳钢时缩短30%-50%，设计安装位置时需要预留足够的距离余量，避免出现漏触发的情况。安装时还要注意，两个相邻安装的同类型接近开关需要保持至少两倍壳体直径的间距，避免两个元件的振荡磁场互相干扰，导致误触发信号。

　　在实际设备设计选型中，这类NPN常开型的输出形式适配绝大多数国产PLC的输入端口接线逻辑，触发时输出端与电源负极导通，PLC输入端接收到低电平信号即可完成逻辑判断，不需要额外加装转换模块。日常维护中仅需要定期清理感应端面上附着的金属切屑，避免金属碎屑堆积导致的常误触发，不需要额外的润滑或校准，整体使用寿命远高于接触式的机械行程开关，能大幅降低设备的停机维护时间。建模过程中完整还原了螺纹牙型、端盖配合台阶、线缆护套的弧度细节，在做设备整体装配仿真时，可以直接调用该模型完成安装干涉检查，提前验证安装位置是否与周边的运动部件存在碰撞风险，也能模拟线缆的弯曲走向，避免实际布线时出现线缆长度不足或与运动部件剐蹭的问题。
