在工业称重与力值检测场景中,剪切梁式称重传感器是平台秤、料仓称重、配料系统、输送线检重以及小型台架载荷测试里最常见的核心受力元件。该三维作品呈现的是 BAYKON SB5 系列 50–1000 Kg 量程段称重传感器的结构形态,主体为长条形矩形金属弹性体,外形简洁,安装边界明确,适合在空间受限但需要稳定承载的设备中布置。
从实际用途看,这类传感器并不只是一个简单的金属块,而是将外加载荷通过弹性体变形转换为电信号的测量部件。设备运行时,被称重量或工艺载荷作用于传感器受力区域,弹性体内部应变片随微变形产生电阻变化,再经接线与称重仪表处理,最终显示重量或参与控制系统判断。它常用于仓储称重平台、自动化生产线工位、包装计量设备、小型料斗秤以及实验台载荷监测,能够为配料、分拣、过载保护和工艺统计提供基础数据。

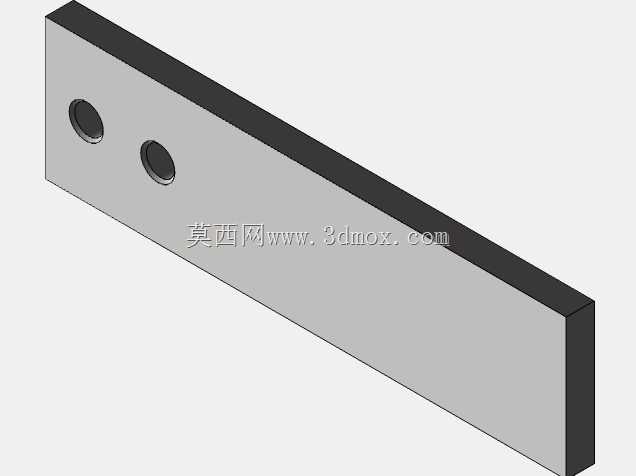

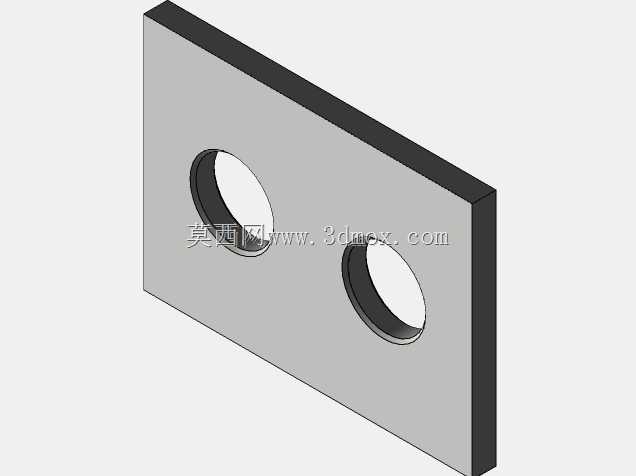

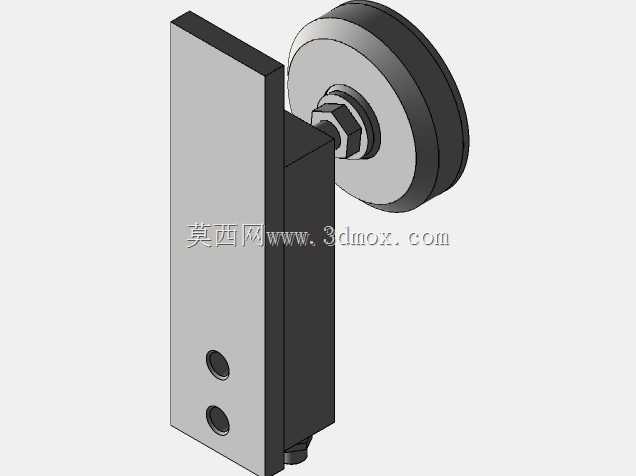

模型外形采用平直长方体弹性体方案,端部和中部的孔位体现了典型安装与受力连接关系。可见的两个圆孔位于同一侧安装面上,用于螺栓固定或载荷传递;长条状本体则为剪切受力提供足够跨度。此类结构在工程上的优势在于承载方向明确、安装高度低、对平台框架适应性好。与柱式传感器相比,剪切梁式结构对抗侧向干扰和偏载具有更好的综合表现;与圆形压头式传感器相比,矩形本体更容易嵌入机架、底板和输送设备支撑点。

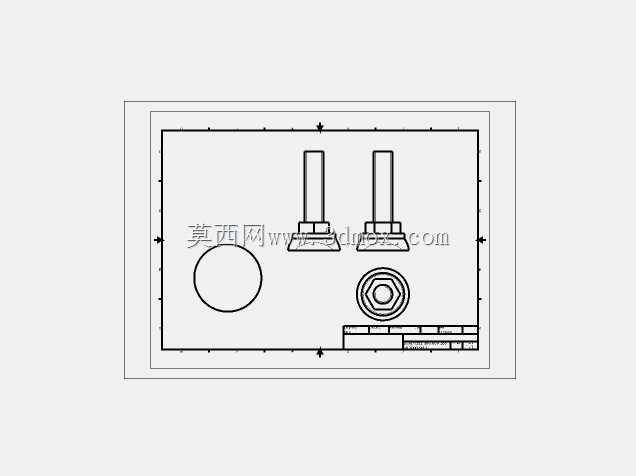

设计这类传感器模型时,不能只关注外观拉伸,而应围绕受力路径建立结构关系。载荷从上方或支撑端传入后,需要经过孔位附近的连接区域,再传递到弹性体的敏感截面。安装孔的位置、孔径、孔边距以及本体厚度都会影响螺栓预紧后的接触状态。若孔位过于靠近边缘,实际装配中可能造成局部压溃或应力集中;若固定面平面度不足,螺栓锁紧后还会引入附加弯矩,导致零点漂移和重复性下降。因此,在三维建模时,安装面、孔轴线、受力面和本体对称中心都应保持清晰的几何约束。
从设备集成角度看,50–1000 Kg 的量程覆盖了从轻载工位到中等载荷平台的多种需求。小量程段可用于精密台秤、检重夹具和轻小物料计量;较大量程段可适配周转箱称重、小型料仓支撑和工业台秤。选型时通常需要结合额定载荷、安全过载、安装方式、支撑点数量以及冲击振动条件综合判断。多传感器并联使用时,每个支撑点的受力应尽量均匀,平台框架刚度也要足够,避免台面变形使传感器承受非设计方向的力。

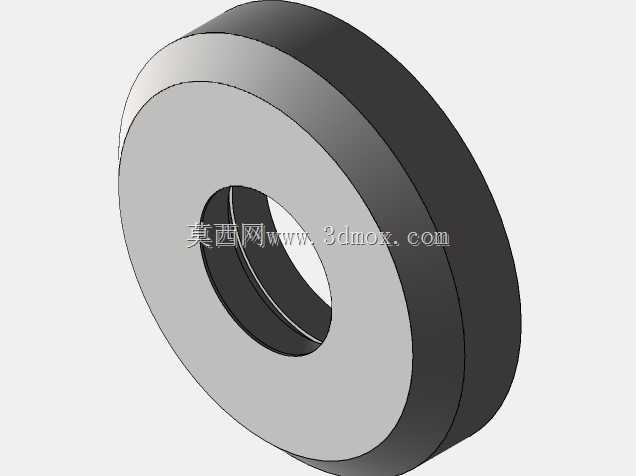

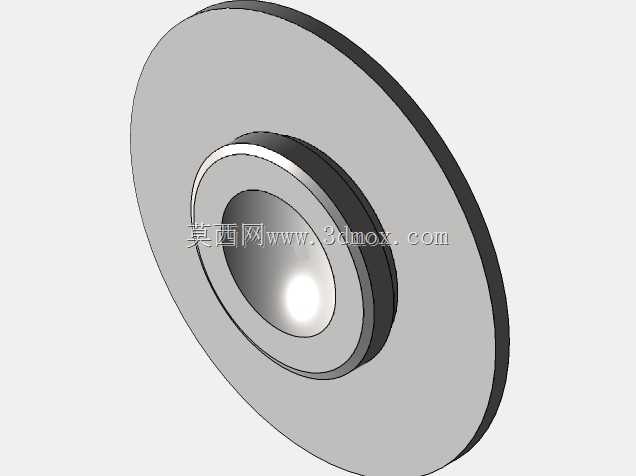

该模型的长条形轮廓对安装布局很友好。传感器可以直接布置在称重平台下方的支撑梁之间,也可以通过固定底板和压头组件形成完整称重模块。对于需要防尘、防潮或冲洗的场合,实际产品通常会配合密封外壳、波纹管或防护盖板使用;三维结构设计阶段则应预留线缆引出、附件安装和维护空间。若传感器靠近输送辊道、振动给料机或移动料车,还需考虑限位装置,防止横向冲击造成弹性体损伤。

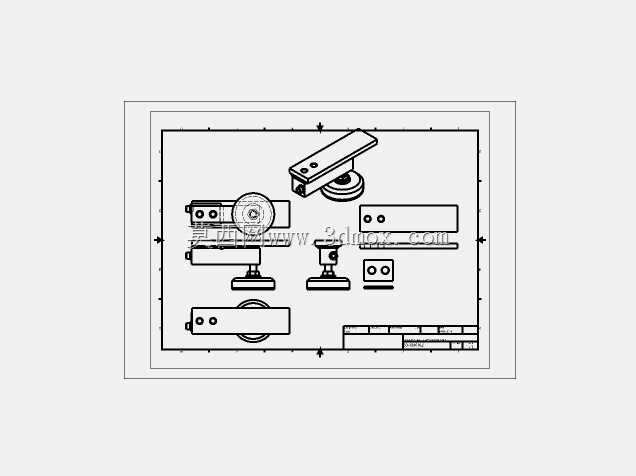

建模表达上,作品突出了金属弹性体的块体特征、黑色侧边层以及安装孔细节,能够帮助结构设计人员快速理解零件在装配体中的占位关系。对于设备选型人员而言,这种模型可用于检查称重平台下方高度是否充足、螺栓连接是否与机架干涉、检修时工具是否有操作空间。对于自动化设备开发而言,传感器并非孤立零件,它与称重终端、接线盒、PLC 模拟量模块或称重变送器共同构成测量链路,机械安装质量直接决定后续信号稳定性。
在装配设计中,建议将传感器受力方向与重力方向保持一致,固定螺栓采用规定等级并均匀锁紧,支撑面需加工平整或通过垫片保证接触。多支点平台应控制各传感器高度一致,避免某一支点悬空。对于存在动态载荷的场景,还应在结构上增加缓冲、限位或防倾覆结构,使传感器主要承受设计范围内的垂直载荷。通过三维模型提前确认这些边界,可以减少现场安装时的返工,也能让称重系统在长期运行中保持较好的重复性与可靠性。
