ArduinoUnoR3开源开发板三维结构

　　这块控制板在教学实验台、小型自动化工位、创客原型验证架上出现频率很高，它承担的不是终端产品的全部功能，而是把传感器采集、执行器驱动、上位机通讯和逻辑调试集中到一块可反复插拔的基板上。做三维结构时，最容易被忽略的并不是板上芯片本身，而是接插件、USB接口、电源插座和固定孔共同形成的安装边界；这些边界直接决定外壳能否扣合、线束能否顺直插拔、维修时手指和螺丝刀有没有操作空间。

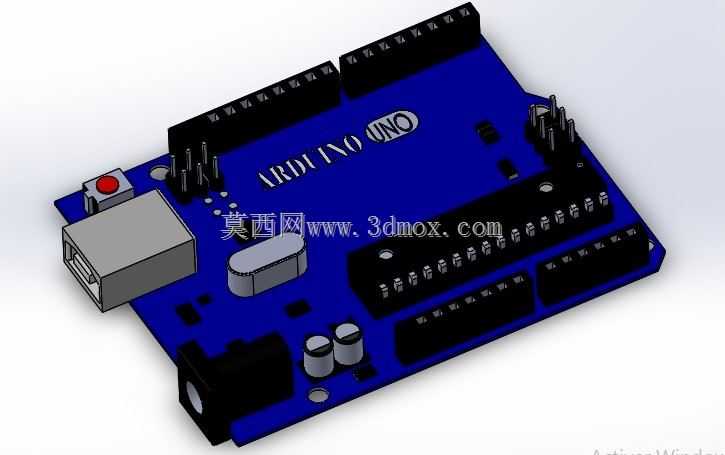

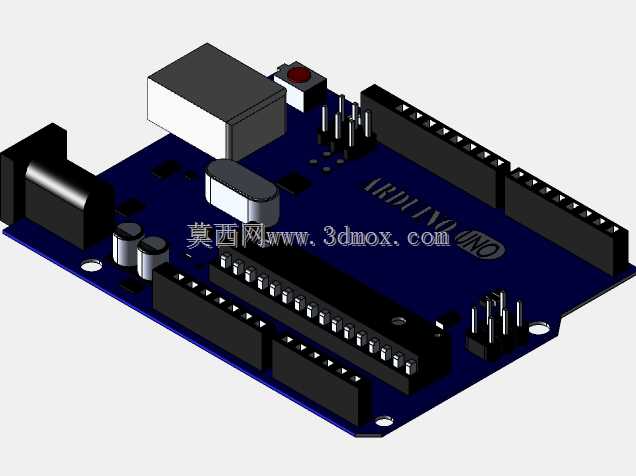

　　板体采用矩形PCB布局，长边两侧布置数字I/O排针，短边附近集中电源与模拟输入接口。排针并非只画一个长方体即可：相邻针距、排母高度、针脚伸出长度以及黑色塑座的台阶，都会影响叠板扩展模块的装配。若上层还要叠加传感器扩展板，排母上方必须预留足够叠高空间，不能让电容、晶振或USB金属壳与下层元件发生干涉。模型中把蓝色基板、黑色排座、银色USB-B接口、圆柱电容、晶振、复位按键和电源接口分别拆出，便于在总装里检查颜色区分、拆装顺序和碰撞关系。

　　USB接口位于板边，是结构设计中必须重点避让的部位。它的金属外壳向外突出，前端还要插入线缆头，因此外壳开孔不能只按PCB板厚估算。实际机柜安装时，线缆弯折半径、插头尾部护套和侧向拉拽都要考虑；若开孔边缘贴得太近，调试人员反复插拔后会出现线缆顶壳、接口受力或插头无法完全到位的问题。电源直流插座同样位于边缘，其圆柱插孔中心高度、外径和插头插入方向需要与外壳圆孔对齐，偏上或偏下都会让插头产生撬动力。

　　板上的电容、晶振和芯片属于高度差异较大的元件。电解电容圆柱本体较高，靠近板边布置时会影响底壳加强筋的位置；晶振金属壳外形圆润，但在堆叠扩展板时可能与下方焊点或针座争空间；主芯片上方若安装散热片或保护盖，高度链还要重新核算。三维建模时把这些元件按真实封装表达，不只是为了外观完整，更重要的是在壳体设计阶段就能发现“二维原理图看不到”的高度冲突。

　　四角安装孔是开发板进入设备后的主要定位特征。孔位需要与底壳螺柱、绝缘垫圈和铜柱配合，不能让金属螺钉直接接触附近走线。若设备存在振动，板卡不能完全刚性锁死在薄壳上，通常要在螺柱处加入绝缘衬套或预留微小缓冲间隙。模型保留孔位、孔径和板边距离后，外壳工程师可以直接反推螺柱高度；螺柱过低会使背面焊点擦底，过高则让排针穿出窗口后难以接线。

　　在自动化小设备中，这块板常固定在DIN导轨附近的控制盒内，通过USB与上位机通讯，通过侧边排针连接限位开关、继电器模块、温度传感器或小型舵机。由于线束多从同一侧引出，布局时应让高电流电源线与弱信号线分束行走，避免所有导线压在排针上方。三维结构里若能把接插件方向、线缆最小弯曲和插头拔取空间一并表现出来，后期装配工位就不会出现“元件能装、手伸不进去”的情况。

　　从散热角度看，板上主芯片在持续驱动外围模块时会产生温升，封闭外壳不能完全贴住高元件。壳体侧壁开槽、底部抬升风道或在芯片对应位置保留空气层，都是常见处理方式。设计模型时将板卡底面焊点、顶部元件和外部壳体同步装配检查，可以同时校核绝缘距离、通风间隙和维修可达性。

　　整体来看，这块开发板的三维价值不在于复刻某一个芯片细节，而在于把电子原型转换成可装入设备的机械边界：板轮廓、接口突出量、排针高度、安装孔位、元件高差和线缆操作空间共同构成设计约束。把这些关系建准，外壳、支架、线束和扩展模块的配合才有可靠依据。
