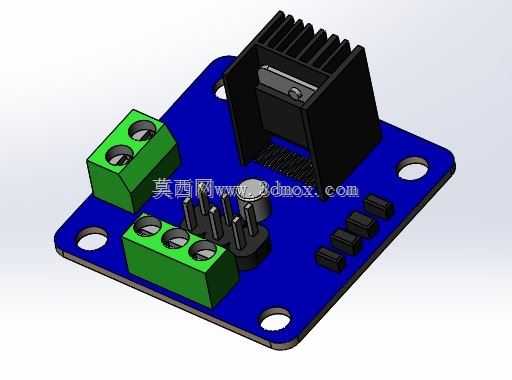

L298N双路电机驱动电路板结构

　　这块L298N电机驱动模块在小型自动化设备、教学实验平台以及移动机器人底盘里属于非常常见的功率执行部件，核心任务是把主控板输出的弱逻辑信号转换为能够直接驱动直流电机或步进电机的大电流功率输出。实际项目中，单片机IO口的灌拉电流只有毫安级，根本带不动电机绕组，而L298N内部集成的双H桥可以承受较高的连续工作电流，配合板上的大面积黑色铝制散热鳍片，能够在电机频繁正反转、PWM调速以及堵转冲击工况下把芯片结温控制在允许范围内，避免热保护误触发或者功率管烧毁。

　　从结构布局上看，整块驱动板采用蓝色FR-4基板作为载体，四角预留了标准安装通孔，孔位分布兼顾M3螺丝固定与尼龙螺柱支撑两种方式，做整机结构布置时可以直接把模块锁在亚克力底盘、钣金支架或者3D打印安装座上，安装边界需要注意散热片顶部要留出至少十毫米以上的对流空间，不能紧贴外壳内壁，否则鳍片之间的热空气无法顺利散出，长时间带载会出现温升过快的问题。板载两个绿色螺钉式接线端子分别对应电机输出与电源输入，端子开口方向朝外，方便现场接线与后期维护，不用在狭窄机箱内部反复插拔杜邦线。

　　逻辑控制侧布置了一排单排排针，用于连接使能端、方向控制端以及逻辑电源，旁边的几颗黑色贴片元件承担滤波、限流与指示作用，板上还预留了稳压相关的电容与跳针位置，工程人员可以根据外接电机电压选择是否启用板载5V逻辑供电。设计这块三维结构时，散热片是最需要重点还原的部分，其底部与SOP封装功率芯片紧密贴合，鳍片采用等距平行排布，既保证了足够的散热面积，也在有限板高内控制了整体重量；散热片两侧的卡扣结构把芯片牢牢压在基板上，建模时要准确表达卡扣与芯片本体之间的装配间隙，不能出现干涉。

　　在移动机器人应用场景中，这类驱动板通常安装在底盘上层，左右两个输出端子分别接左右轮减速电机，主控通过两路PWM信号调节占空比实现差速转向，电源端子接入电池组后再给逻辑部分供电。教学实验场景下，它常被固定在实验台架上，配合面包板完成电机正反转、调速、位置闭环等基础验证。选型与结构校核时要重点关注几个尺寸边界：基板长宽方向要避开底盘上的电池、传感器支架；散热片高度不能超过底盘层间距；接线端子外侧要留出手指或螺丝刀操作空间；排针上方要保证杜邦线插拔行程。建模过程中对绿色端子的方孔、排针的圆柱引脚、基板的金属化安装孔以及散热片的每一道鳍片都做了实体还原，装配关系按照实际焊接与锁附顺序搭建，能够直接用于整机干涉检查、安装孔位核对以及散热空间评估，帮助结构工程师在布局阶段就发现端子与外壳、散热片与上层板之间可能存在的碰撞问题，减少后期打样返工。
